Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6 tipushoz 9 Karba ntartás/Gond ozás 98/03-as kiadás az SR.40 3.xx sz oftververz iótól 9.3 Gép állvány 9-19 iEUD  $V]pO HVVpJEHiOOtWi VNDUEDQWDUWiVD$Q\iNODSV] …

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.3 Gépállvány 98/03-as kiadás az SR.403.xx szoftververziótól

9-18

 1\iNODSNH]HOpV

 6]iOOtWyWRYiEEtWyV]DODJRNWLV]WtWiVD

87$/È6

A szállító szalag tartományba beszorult elemek könnyen leblokkolhatják a szállítószalagot,

vagy a nyáklapok egyenetlen kapcsozásához és ezzel a beültetési folyamat megsza-

kításhoz vezethet.

- Kapcsoljuk ki az automatát a fõkapcsolóval és nyissuk fel a védõtetõt!

- Ellenõrizzük, hogy a szállítószalag rögzített, ill. mozgó oldalán nem szorult-e be elem,

különösen a kapcsozó felület és a szállítószalag közé a meghajtó egység fokszíj kerekei

tartományában.

- Porszívóval tisztítsuk le a szállítószalagot és távolítsuk el a beszorult elemeket csipesz

segítségével.

 $V]pOHVVpJEHiOOtWiVNDUEDQWDUWiVD

9(6=e/<

Ne végezzünk tisztítási munkálatokat alkohollal nyílt fény, vagy tûz esetében!

 (O}NpV]tW}PXQNiODWRN

-Válasszuk a „Nyáklap továbbítás” → „Továbbító szalag szélesség” beállítást és a

nyáklap továbbítást megfelelõ kiválasztással maximálisan tartsuk szét.

-Kapcsoljuk ki a fõkapcsolóval az automatát.

-Nyissuk ki a védõtetõt.

 $JRO\yVRUVypVDFV~V]yIHOOHWHNOHSRUV]tYy]iVD

-A következõ felületeket porszívóval alaposan tisztítsuk le (lásd 9.3.1 kép):

-A golyósorsó felületét

-A két lapos-menet csúszófelületét

-A két sín menetfelületét és az egész területet a szállító egység között

Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.3 Gépállvány

9-19

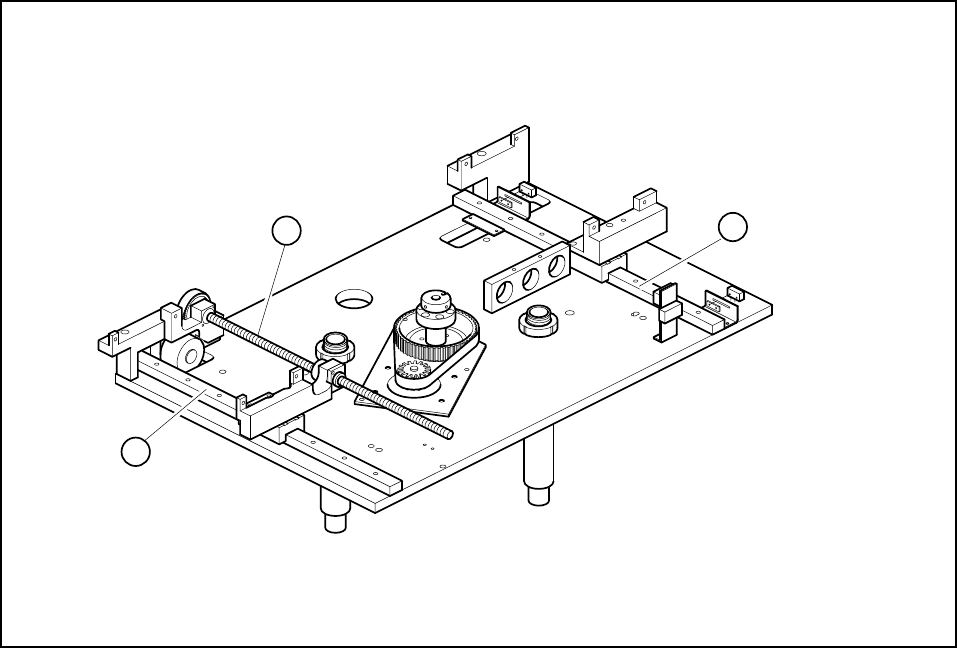

iEUD $V]pOHVVpJEHiOOtWiVNDUEDQWDUWiVD$Q\iNODSV]iOOtWyHJ\VpJQHPNHUOWiEUi]ROiVUD

 0DJ\DUi]DWDiEUiKR]

1Golyósorsó a szélesség-beállítás számára

2Lapos menet

 *RO\yVRUVyWLV]WtWiVDpVRODMR]iVDDV]pOHVVpJEHiOOtWiVQiO

-A szélesség beállítás golyós orsóját alaposan tisztítsuk meg, olyan módon, hogy az

alkohollal átitatott kendõt többször áthúzzuk a menetek között.

-Adott esetben alkohollal átitatott ecsetet is használhatunk. A golyós menetcsapágyat

viszont ne hozzuk alkohollal érintkezésbe.

-A száradás után a golyósorsót vékonyan kenjük be a legfinomabb zsebóra olajjal.

 6]pOHVVpJEHiOOtWiVODSRVPHQHWHLQHNWLV]WtWiVDpV]VtU]iVD

-A lapos menetek csúszófelületeit alkohollal átitatott szöszmentes ronggyal dörzsöljük

le.

-Ezt a csúszófelületet egyenletesen és takarékosan zsírozzuk be Staburags N12

zsírzó anyaggal. Távolítsuk el a felesleges zsírzó anyagot.

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.3 Gépállvány 98/03-as kiadás az SR.403.xx szoftververziótól

9-20

 $YH]pUO}EHWROyHJ\VpJSRUV]U}MpQHNWLV]WtWiVD

 $Ä1\iNODSNH]HOpV´YH]pUO}EHWROyHJ\VpJMREEROGDO

-Oldjuk ki a négy keresztcsavart, amelyekkel a porszûrõ keret rögzítésre került.

-Tisztítsuk le a porszûrõt porszívóval.

 $Ä1\iNODSNH]HOpV´YH]pUO}EHWROyHJ\VpJEDOROGDO

-A vezérlõ betoló egységrõl húzzuk le a felhelyezett porszûrõ keretet

-Tisztítsuk le a porszûrõt.

 (OHPDV]WDORN

Az elemasztalokon minden karbantartási munkálat számára le kell venni a bevezetõ modult!

87 $/È6

Az elem, sáv szám és a modul-fajta hozzárendelése a beültetés számára rögzített. Amen-

nyiben az elemasztal karbantartása egy szállítócserével, vagy az automata átszerszá-

mozásával kapcsolatban történik, akkor ez a hozzárendelés meg kell, hogy maradjon. Ha az

adat kinyomtatás a sávhoz és a bevezetõ modulhoz kapcsolódó hozzárendelés nem áll ren-

delkezésre (pl. X sáv, 8 mm elektrikusan), akkor ezt a hozzárendelést a modul kivételekor

jegyzeteljük le. Ezen kívül az elemek szalaggörgõit hagyjuk a mindenkori görgõrekeszben

abból a célból, hogy a modulokat késõbb ismét helyesen tudjuk behelyezni. Annak érde-

kében, hogy a modulok elcserélhetõségét elkerüljük, ajánljuk Önöknek, hogy elõször egy el-

emasztal komplett karbantartási munkáját végezzük el, beleértve a modul újbóli

behelyezését. Ezután kezdjük el a következõ elemasztal karbantartását.

 %HYH]HW}PRGXORNNLpStWpVH

- Kapcsoljuk ki az automatát a fõkapcsolóval és nyissuk ki a védõtetõt.

- A beültetõ fejet kézzel toljuk el annyira a nyáklap továbbító területétõl, hogy a bevezetõ-

modul kivételekor ezt az elemasztal ne sértse meg.

- Ügyeljünk a SIPLACE 80S-20-nál a portálok minimális távolságára (Anticrash-kapcsoló)

különösen az automata újbóli bekapcsolásakor.

- Távolítsuk el az elemekkel együtt a szalagokkal a bevezetõ modulból.

- Ehhez válasszuk le a szalagot, lehetõség szerint jócskán, elõl és a szalagot húzzuk ki a

modulok végének iránya felõl.

- Vezessük át a sáv-számot rögtön a modul kivételekor vízálló fólia stifttel a modulra!

Ezzel megkönnyítjük késõbb az újbóli beépítést.

- Emeljük le a bevezetõ modult az elemasztal felhelyezõ stiftjeirõl és tegyük azt le egy

alkalmas tiszta felületre az automatán kívül.

 (OHPDV]WDORNOHV]tYiVD

Távolítsunk el minden bevezetõ modult az elemasztalról, mint ezt az elõzõ részben már leírtuk.

- Az elemasztal teljes felületét alaposan porszívózzuk fel.
