Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 5.V izuális funkci ók 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 5.7 Út mut ató a ház formák le írásáh oz 5-11 5 ,QWHJUiFLyVEHi OOtWiVRN Amennyibe n az …

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-114

iEUD$PpUpVLPRGXVRSFLyD5RZPpUpVLPRGXVPHQ

Ebben a menüben a következõkre van lehetõségünk:

– A lábacska mérési módszerét rögzíteni.

– A házforma széleket a rotációs ablak és/vagy transzlációs ablak számára alkalmazni.

0pUpV

Amennyiben a belsõ lábacska-hegyek jobb leképezésre kerülnek, mint a külsõk, pl. enyhén

felfelé görbülõ csillogó lábacskák, akkor a következõ opciók közül választhatunk:

– Hegymérés a lábacska belsõ hegyén keresztül, pl. a tokoknál

– Lábacska közepe, súlyponti mérés (centermérés) pl. a PLCC, SOJ számára

– Hegymérés a lábacskák külsõ hegyein, pl. a QFP, SOT, SO-nál.

$Ki]IRUPDV]pOHNDONDOPD]iVD

-– a rotációs ablak számára

A széleket a rotációs ablak optimális pozíciónálására használhatjuk.

Az elõfeltétel azonban az, hogy a házforma széle látható legyen és hogy ott ne legyen

láb-sor.

- a transzformációs ablakoknál

A házforma széleket a transzlációs ablak optimális pozíciónálására használhatjuk fel.

Elõfeltétel azonban, hogy a házforma szélek láthatóak legyenek és hogy ott ne legyen láb-

sor.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-115

,QWHJUiFLyVEHiOOtWiVRN

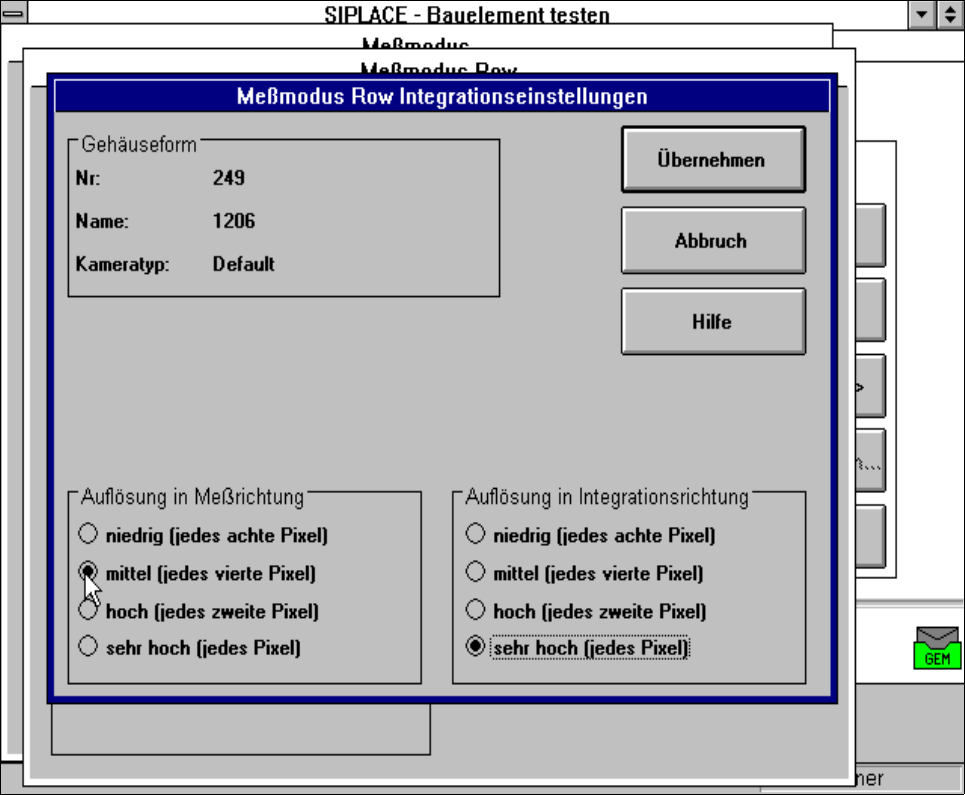

Amennyiben az "integrációs beállítások"-ra klikkelünk, akkor a menüben megjelenik az "In-

tegrációs beállításokrow mérési modus"

iEUD0pUpVLPRGXVRSFLy,QWHJUiFLyVEHiOOtWiV5RZPpUpVLPRGXVPHQ

A mérési, illetve integrációs irányban a felbontás csökkentésével csökkenthetjük a mérési

idõket. Ügyeljünk azonban arra, hogy az analizálandó struktúrában megfelelõ mennyiségû

pont legyen, mivel különben a mérés minõsége nem lesz megfelelõ.–

$FRUQHUPpUpVLPRGXV

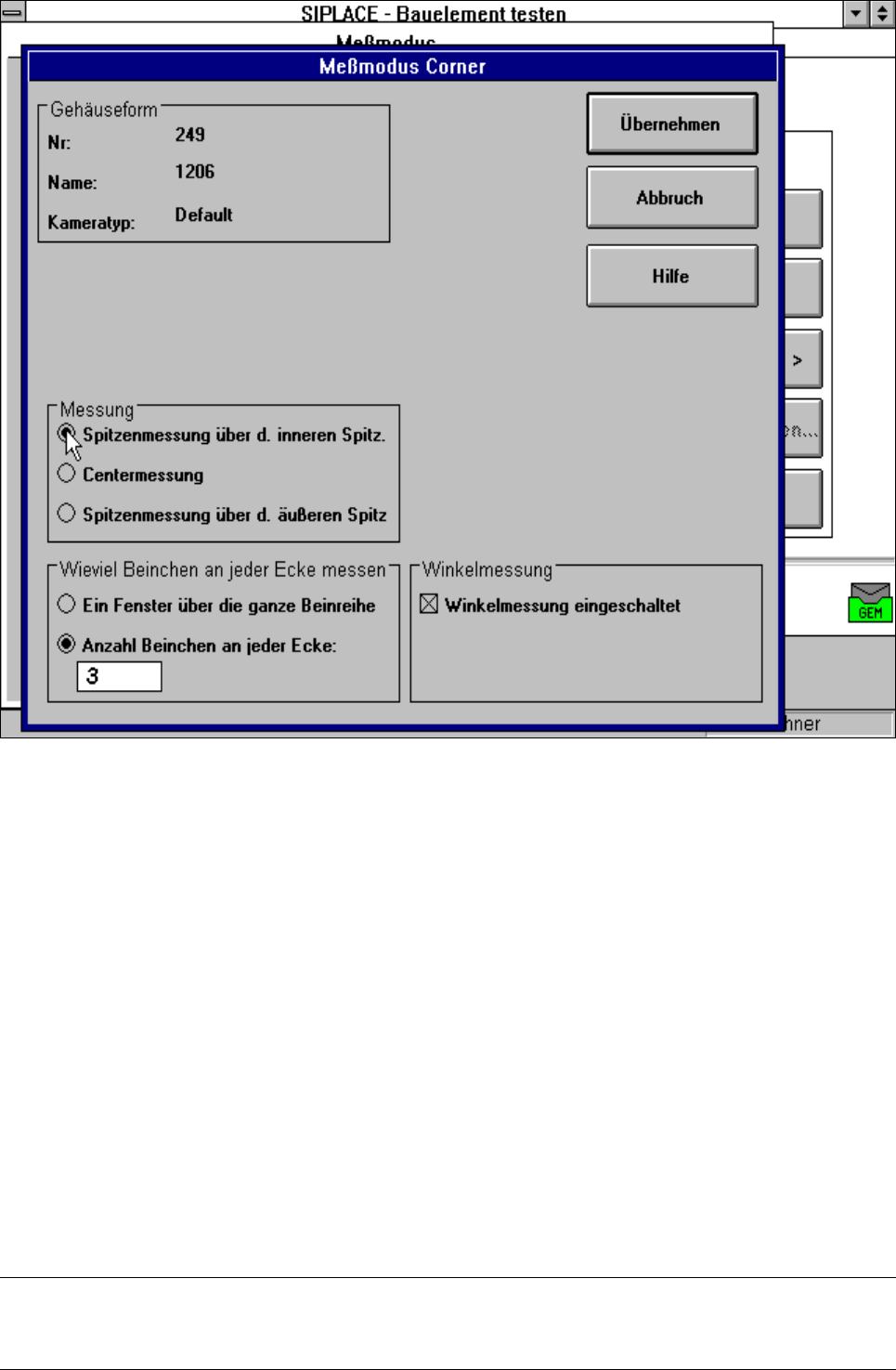

A "Beállítás" kapcsolási felületre való klikkelés után a "Corner" mérési modusban megjelenik

a "Corner mérési modus" menü.

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-116

iEUD0pUpVLPRGXVRSFLy&RUQHUPpUpVLPRGXVPHQ

Ebben a menüben a következõre van lehetõség,

a lábacska mérési módszernek a meghatározása,

kiválasztási lehetõség, hogy egy-egy sarokban hány lábacska kerüljön mérésre,

a szögmérés ki- ill. bekapcsolása

0pUpV

Amennyiben a belsõ lábacska-hegyek jobb leképezésre kerültek, mint a külsõk, pl. enyhén

felfelé görbülõ csillogó lábacskák esetében, akkor a következõ opciókból választhatunk:

– Hegymérés a lábacska belsõ hegyén ( pl. a tokoknál)

– Lábacska közepe, súlyponti mérés (centermérés) pl. a PLCC, SOI-nél

– Hegymérés a lábacskák külsõ hegyein, pl. a QFP, SOT, SO-nál.

+iQ\OiEDFVNDNHUOM|QVDUNRQNpQWPpUpVUH

Amennyiben a lábacskák már nem vehetõk ki jól a háttérbõl, pl. fehér dugaszok esetén,

akkor az itt mérendõ lábacska mennyiséget rögzíthetjük. Ennek azonban elõfeltétele, hogy

az elem a sorszámítógépben teljes mértékben leírásra kerüljön (FDC). Ekkor nem következ-

ik további Lead-mérési lépés.

UTALÁS

Csak a különleges elemek és dugaszok számára változtassuk meg az értékeket.
