Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6 tipushoz 9 Karba ntartás/Gond ozás 98/03-as kiadás az SR.40 3.xx sz oftververz iótól 9.1 Áttek intés 9-5  6,3/$&( )  )  EH OWHW} DXWRPDW D iEUD …

100%1 / 730
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.1 Áttekintés 98/03-as kiadás az SR.403.xx szoftververziótól
9-4
 6,3/$&()
EHOWHW}DXWRPDWD

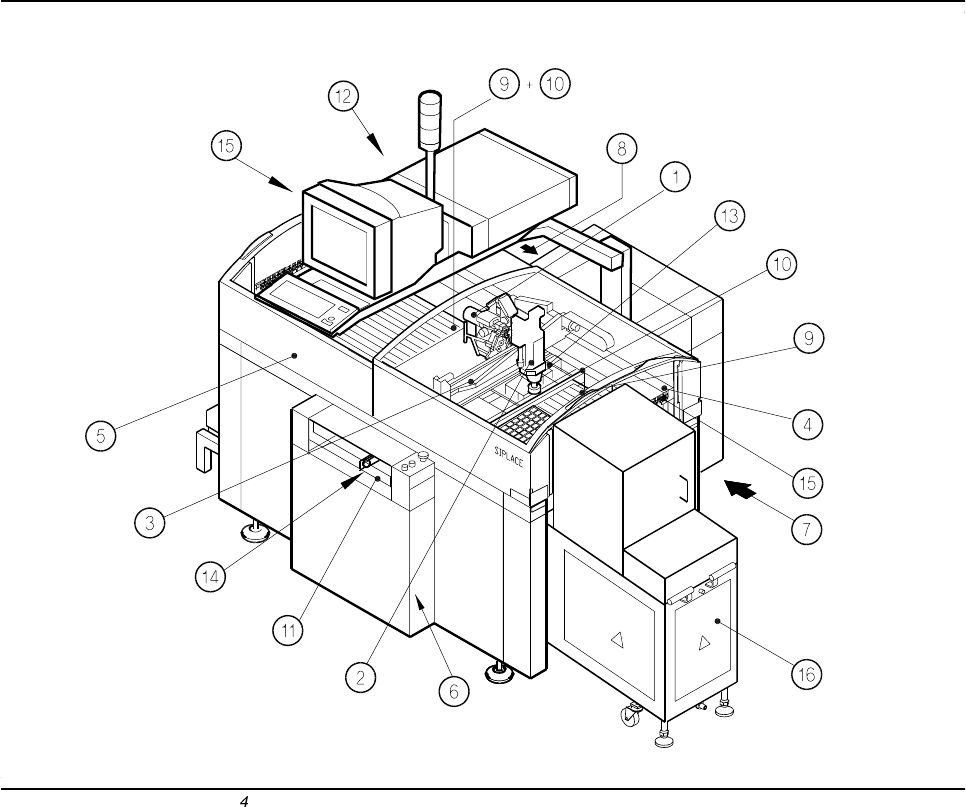

iEUD 6,3/$&() NDUEDQWDUWiVWLJpQ\O}HJ\VpJHN
 0HJMHJ\]pVHNDiEUiKR]
1 12-es revolverfej 1 Portál 2 IC-fej
3 X-tengely, 1 portál 4 Y-tengely, 1 portál
5 Védõtetõ lécekkel (menettel) 6 Sûrített levegõ egység
7 Szervo betoló-egység, szûrõ 8 Vezérlõ betoló-egység, szûrõ
9 Cserélhetõ elemasztal 10A szalagvágó berendezés
11 Nyáklap továbbítás 12Ledobó-tartály a revolverfej számára
13 Ledobó-tartály az IC-fej számára,
az elem-vizuális kamera, a komplanaritásos
lézermodul és a pipettacserélõ számára 14Vezérlõ betoló-egység nyáklap-kezelés
15 Bárkód lécek 16 Wafflepack cserélõ
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.1 Áttekintés
9-5
 6,3/$&()
)
EHOWHW}DXWRPDWD

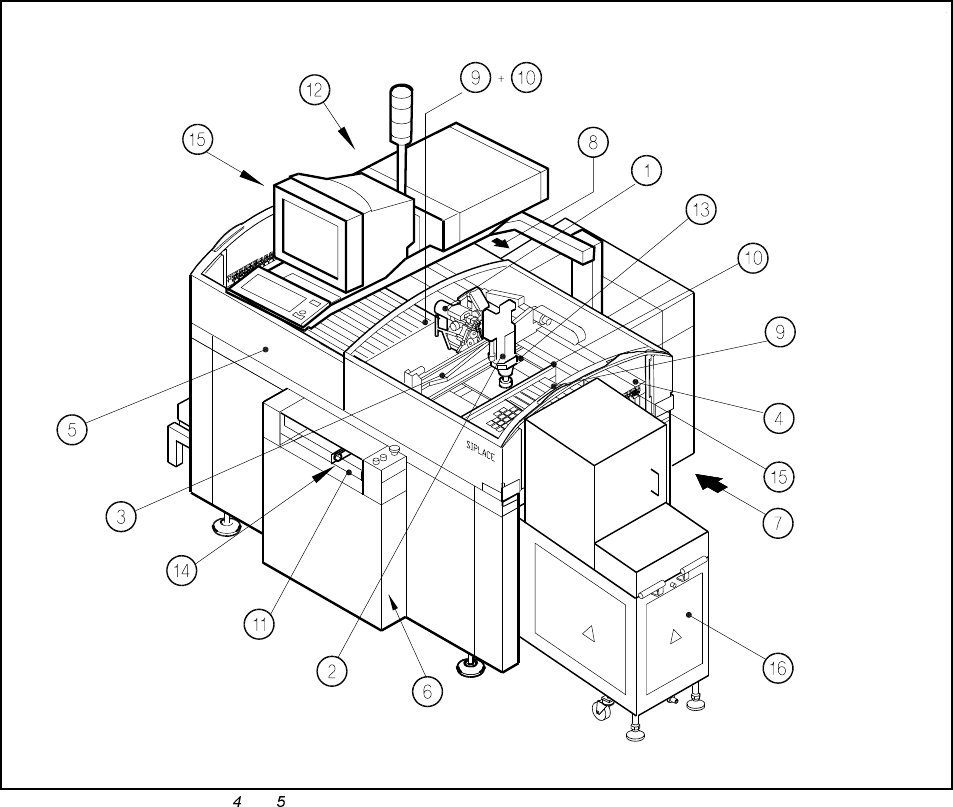

iEUD 6,3/$&() ) DNDUEDQWDUWiVUDV] RUXOyHJ\VpJHN
 0DJ\DUi]DWDiEUiKR]
1 6-os revolverfej 1 Portál 2 IC-fej
3 X-tengely, 1 portál 4 Y-tengely, 1 portál
5 Védõtetõ lécekkel (menettel) 6 Sûrített levegõ egység
7 Szervo betoló-egység, szûrõ 8 Vezérlõ betoló-egység, szûrõ
9 Cserélhetõ elemasztal 10A szalagvágó berendezés
11 Nyáklap továbbítás 12Ledobó-tartály a revolverfej számára
13 Ledobó-tartály az IC-fej számára,
az elem-vizuális kamera, a komplanaritásos
lézermodul és a pipettacserélõ számára 14Vezérlõ betoló-egység nyáklap-kezelés
15 Bárkód lécek 16 Wafflepack cserélõ
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.1 Áttekintés 98/03-as kiadás az SR.403.xx szoftververziótól
9-6
 ÈOWDOiQRVWXGQLYDOyND6,3/$&(6)
)
)
 %L]WRQViJLXWDVtWiVRN
9(6=e/<
- Minden munkálatnál a jelen használati utasítás biztonsági utasításait tartsuk be.
- A kulcskapcsolót csak arra feljogosított személy használhatja és a munka befejezése
után ismét el kell zárnia.
- Semmilyen tisztítási munkálatot ne végezzünk alkohollal, nyílt láng, vagy nyílt fény
esetében
- Alapvetõen tartsuk be a megadott lépéseket
9(6=e/<
A SIPLACE 80F
4
, 80F
4
-6, 80F
5
automatáknál a komplanaritásos lézermodul opcionálisan
installálható. A lézer olyan hullám és teljesítmény tartományban mûködik, amely a bõr és a
szem számára veszélyes lehet. Ezért különleges biztonsági elõírások érvényesek amely-
eket lásd a 9.9.5 fejezetben a 9 - 100. oldalon.
Semmiféle manipulációt ne alkalmazzunk a védõberendezésekkel kapcsolatban!
A lézermodulon és a biztonsági dugaszon a hibaelhárítást a gyárban kell végrehajtani.
 ,QIRUPiFLyNDPN|GpVPHQHWpUHYRQDWNR]yDQ
87$/È6
A rögzített karbantartási intervallumok az ellenõrzés és a szûrõelemek cseréjére vonat-
kozóan csak specifikált sûrített levegõ minõség esetében érvényesek, lásd „Sûrített levegõ
specifikáció”. Egyéb esetekben a karbantartási intervallumok megfelelõen rövidülnek!
A végrehajtott karbantartási munkálatokat jegyezzük be a karbantartási tervbe.
Ajánljuk önöknek, hogy a karbantartási tervben szereplõ sorrendben végezzék a munkála-
tokat.
87$/È6
Amennyiben a SIPLACE 80F
4
, 80F
4
-6, ill. a 80F
5
automaták kikapcsolása után a portált kéz-
zel akarjuk eltolni, akkor feltétlenül ügyeljünk a következõkre:
A z-tengely (szegnyereg) az automata kikapcsolása után a felsõ végállásban tartózkodjon.
Amennyiben nem ez a helyzet akkor zavar esete áll elõ. Értesítsük az SMD szervizt.
