17 Pipetta áttekintés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
17.1 Pipetta kontúr diagramok 98/03-as kiadás az SR.404.xx szoftververziótól
17-6
 3LSHWWDNRQW~UGLDJUDPiE Ui]ROiVD
A pipetta kontúr diagramból a következõ nagyságok olvashatók le:
- -Beültetési árnyék (mm)
- -Elem magasság különbség (mm)
87$/È6
A beültetési árnyék az a távolság, amellyel két elemet a magasság különbség figyelem-
bevételével egymás mellé beültethetünk.
A pipetta kontúr diagramban egy pipetta típus minden pipetta kontúrja leképezésre kerül.
A 17.1.4 ábrán a “Több pipetta kontúr diagram ábrázolása” példaként két pipetta kontúr
került diagramban ábrázolásra.
iEUD 7| EESLSHWWDNRQW~UGLDJUDPiEUi]ROiV
D
0DJ\DUi]DWDiEUiKR]
1 Elem-magasság különbség (mm) 2 Beültetési árnyék (mm)
3 Pipetta közepe 4 A B pipetta kontúrja
5 Az A pipetta kontúrja 6 A B pipetta kódoló tárcsája
7 Az A pipetta kódoló tárcsája 8 A kódoló tárcsa külsõ széle
Ezekbõl az értékekbõl a beültetési árnyék és az elemmagasság differencia vonatkozásában
ezután a következõ összefüggés hozható létre (lásd a 17.1.5 ábrát, “Összefüggés az elem-
magasság különbség és a beültetési árnyék között”).
4
1
3
7
6
8
5
2
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 17 Pipetta áttekintés
98/03-as kiadás az SR.404.xx szoftververziótól 17.1 Pipetta kontúr diagramok
17-7

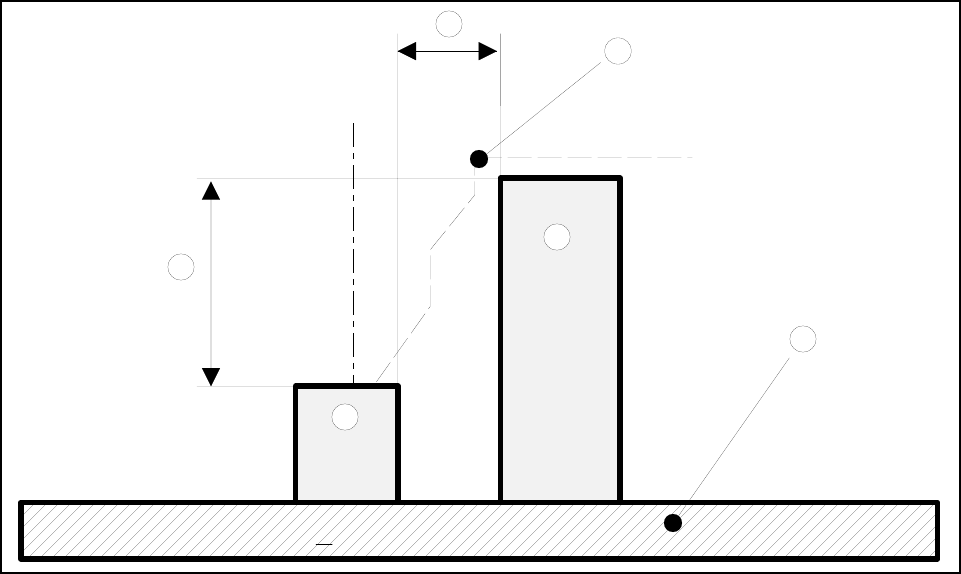

iEUD ³gVV]HIJJpVD]HOHPPDJDVViJNO|QEVpJpVDEHOWHWpVLiUQ\pNN|]|WW´
0DJ\DUi]DWDiEUiKR]
1 Elemmagasság különbség
2 Beültetési árnyék
3 Pipetta kontúr a diagramból
4 Nyáklap
51 Elem
62 Elem
Az 1 elem a kiválasztott pipettákkal most olyan közelre ültethetõ be a 2 elemhez, mint ahogy
ezt a két elem magasságkülönbsége megengedi.
1
2
3
4
6
5
17 Pipetta áttekintés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
17.1 Pipetta kontúr diagramok 98/03-as kiadás az SR.404.xx szoftververziótól
17-8
 3LSHWWDNRQW~UGLDJUDPRN
A 17.1.6 és a 17.1.12 ábrákon a mindenkori pipetta típusok pipetta kontúr diagramját láthat-
juk a keskeny, ill. a széles oldal számára.
3LSHWWDWtSXV
.RQW~UGLDJUDPN HVNHQ\
ROGDO
.RQW~UGLDJUDPV]pOHV
ROGDO
70x, 72x Vektra/kerámia 17.1.6 ábra 17.1.7 ábra
71x, 72x Vektra C130 17.1.8 ábra 17.1.9 ábra
75x Vektra/Poliuretán EGB-vezetõ 17.1.10 ábra 17.1.11 ábra
9xx Vektra C130/Evoprene 17.1.12 ábra
