Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6 tipushoz 9 Karba ntartás/Gond ozás 98/03-as kiadás az SR.40 3.xx sz oftververz iótól 9.6 IC-fej (SIPL ACE 80F 4 /81F 4 -6/80F 5 9-75  iEUD $JDUi] VV]iPRNU|J ]tW…

100%1 / 730
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-74
0XQNDOpSpVHNDiEUiKR]
A Húzzuk le a hüvelyt
B Vegyük ki a membránt
C Tisztítsuk meg a hüvelyt az újbóli visszahelyezés elõtt, alkohollal és szárítsuk meg.
D Az új membrán felvevõ felületet dörzsöljük be kevés hintõporral és gondoskodjunk róla, hogy
abszolút zsírmentes maradjon.
Toljuk be a hüvelyt visszahelyezésnél amennyire csak lehet.
$SLSHWWDFVHUpO}SLSHWWiLQDNSyWOiVD
- A karbantartott pipettákat (a kivételkor felírt jegyzetek alapján) a megfelelõ sorrendben
kézzel helyezzük vissza a pipetta cserélõbe.
- Tegyük be a pipetta kivevõ szerszámot egymás után mindegyik pipettába és fordítsuk a
pipettát az óramutatóval ellenkezõ irányba, amíg az a pipetta cserélõben lezárásra nem
kerül. Ekkor a szerszámot függõlegesen felfelé emeljük ki.
- Zárjuk le a védõtetõt és a lengõajtókat és kapcsoljuk be az automatát.
- A garázs-számokhoz hozzárendelt pipettákat a következõ választás alapján jelenítsük
meg: „1 portál funkciók” → „Pipetta cserélõ konfiguráció”
87$/È6
Ezt a funkciót csak akkor használhatjuk, hogy ha az aktuális pipettát nem kézzel, hanem,
mint ahogy megadtuk, a „Pipetta lerakás” funkcióval raktuk le.
- A képernyõn kijelzésre kerül egy táblázat a garázs-számokkal (érkeztetési hely száma)
és a valós és terv mennyiséggel. A pipettákat a valós mennyiségnek megfelelõen hely-
ezzük el a pipetta cserélõben.
- Ellenõrizzük le, hogy a pipetták ismét jól lezárásra kerültek-e.
87$/È6
A nem rendeltetésszerûen lezárt pipetták hibákhoz vezethetnek a pipetta felvételkor, a ross-
zul hozzá rendelt pipetták hibát okozhatnak az elemek felvételekor.
- A beültetési menet indításakor automatikusan a beültetési program szerint aktuális
pipetta kerül felvételre
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-75
iEUD $JDUi]VV]iPRNU|J]tWpVHDSLSHWWDFVHUpO}EHQ
-0DJ\DUi]DWDiEUiKR]

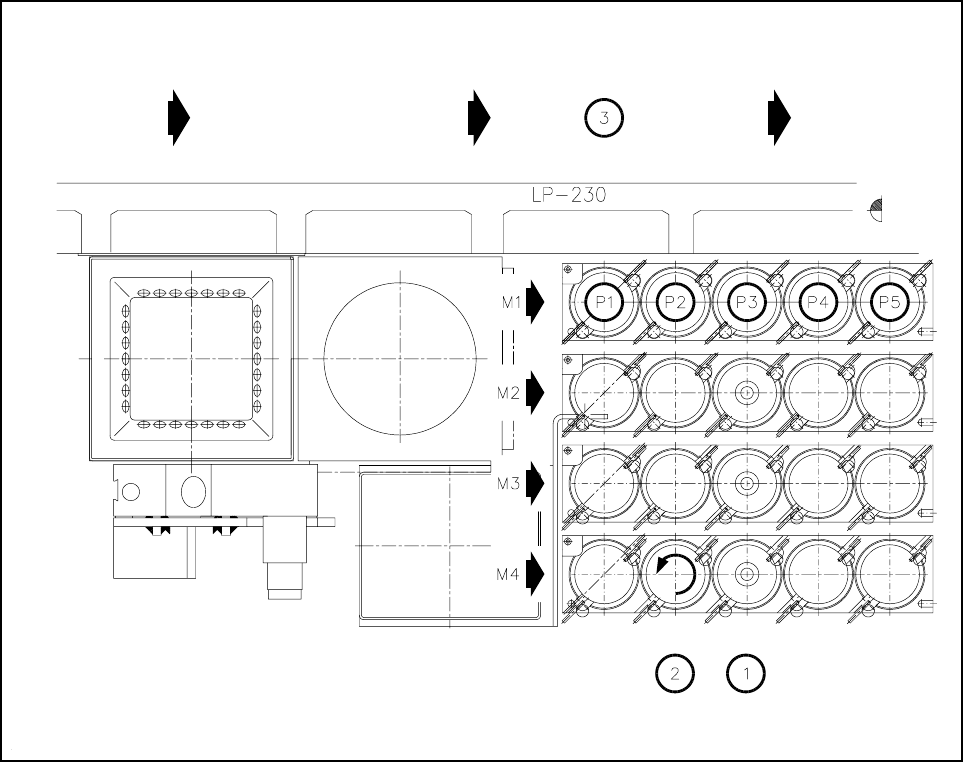

1 Pipettacserélõ
2 Pipettát az óramutató járásával ellentétes irányba fordítani, ameddig lezárásra nem kerül
3 Nyáklap továbbítási irány
 $SLSHWWDIHOiOOtWiVD],&IHMV]iPiUD
Az IC-fej számára a pipetta felállást a 17.2.2 részben találjuk, ebben a használati utasításba.
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-76
