9 Karbant artás/Gondoz ás Haszná lati u tasítás a SIPLACE 80S-20/F4/F4 -6 tipushoz 98/03-as kiadás az SR.40 3 .xx s zoftverv erziótól 9.6 IC-f ej (SIPLACE 8 0F 4 /81F 4 -6/80F 5 9-62 - Vi zsgálju k meg, hogy a z-tengely …
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-61
,&IHM6,3/$&()
)
)
(O}NpV]tW}PXQNiODWRN
- Válasszuk a „Portál 1 funkciók” → „IC-fej funkciók” → „Pipetta lerakás”-bent.
- Kapcsoljuk ki az automatát a fõkapcsolóval. Nyissuk ki a védõtetõt/lengõajtót.
- Vegyük figyelembe a komplanaritásos lézermodul biztonsági modulra vonatkozó bizton-
sági utasításokat a 9.1. részben.

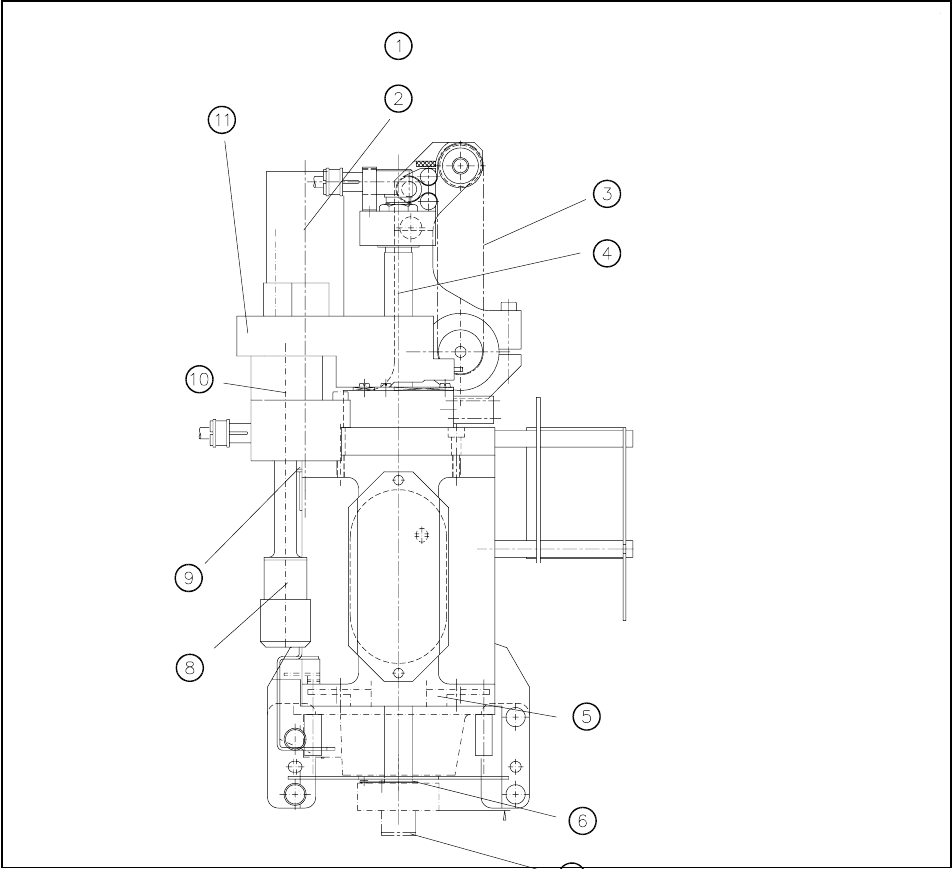

iEUD $],&IHMHQNDUEDQWDUWDQGyHJ\VpJHNHOKHO\H]NHGpVH
-0DJ\DUi]DWDiEUiKR]
1 Motor/tachó dr-tengely 2 Vákuum fúvóka (beépített)
3 Hangtompító 4 Fedõ
5 Encoder-karima 6 Pipetta
7 Lefedés 8 Motor/tacho z-tengely
9 Fokszíj z-tengely 10Szegnyereg IC-fej
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-62
- Vizsgáljuk meg, hogy a z-tengely felsõ végállásában helyezkedik-e el és kézzel toljuk el
az IC-fejet egy kedvezõ munka pozícióba, amelyben a portál csúszka oldalát megfelelõ
helyen meg tudjuk nyomni, hogy a fej ne sérüljön meg.
A szerviz pozíció opciójának választásakor a „Portál funkciók” menüben ekkor a csillagfej
szerviz pozíciója kerül beállításra. Az IC-fej szerviz pozíció kapcsolási felület késõbbi
idõpontban áll rendelkezésre.
$ V]HJQ\HUHJRODMR]iVDpVD](QFRGHUWiUFVDWLV]WtWiVD
Végezzük el a karbantartást úgy, ahogy az a 9.6.2 ábra mutatja.
iEUD $V]HJQ\HUHJRODMR]iVDpVD](QFRGHUWiUFVDWLV]WtWiVD
-0DJ\DUi]DWDiEUiKR]
1 IC-fej szegnyereg
2 Encoder tárcsa
A D
,
C
2
1
B
B
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-63
-0XQNDVRUUHQGDiEUiKR]
A Oldjuk ki az M 2,5 hengercsavart és vegyük le a tetõt
B A szegnyerget a felsõ, ill. alsó részén nagyon takarékosan dörzsöljük be finomabb zsebóra olajjal.
C Az Encoder tárcsát tisztítsuk le szemüvegtisztító kendõvel
D Szereljük fel a fedõt.
),*<(/(0 Ne kerüljön olaj az Encoder tárcsára
87$/È6
A z-tengelyt (szegnyereg)nem szabad kézzel eltolni, vagy elfordítani, mert a z-tengelyen
található kapcsozó berendezés súrlódás mentesen helyezkedik el!
Az olaj a szegnyereg mozgásával kenõdik szét a beültetési üzem alatt.
Ne kerüljön olaj az Encoder tárcsára! A szennyezett Encoder tárcsa számlálási hibához, ill.
a d-tengely pozícionálásának hibájához vezethet a referencia állásban.
- Használjunk tiszta, szöszmentes kendõt, zsebóra olajat és a szegnyereg felsõ, ill. alsó
részre finom olajréteget vigyünk föl.
- Használjunk a csomagolásból frissen kivett (=nedves) szemüvegtörlõ kendõt és a szeg-
nyereg olajzása után alaposan töröljük át az Encoder tárcsa teljes felületét, addig, amíg
a kendõ tiszta nem marad.
- Hogy az Encoder tárcsa minden részét elérjük, a következõ képpen járjunk el:
Zárjuk le a védõtetõt → kapcsoljuk be az automatát és nyomjuk le a start-gombot → hív-
juk le az „1 Portál funkció” menüt. Válasszuk az „IC-fej funkciókat” és klikkeljünk a ”d-ten-
gely forgás”-ra. Minden egyes alkalommal, amikor erre az opcióra klikkelünk, akkor egy
90°-os forgás kerül végrehajtásra.
$IHOYHY}FVLOODJ2J\ UMpQHNNDUEDQWDUWiVD
87$/È6
Válasszuk alapvetõen a „Pipetta lerakás” funkciót, hogy ha a pipettát a felvevõ csillagról a
beültetõ fejen levenni, vagy felhelyezni kívánjuk. Egyrészrõl elkerüljük a szegnyereg
sérülését, ill. a pipetta károsítását, másrészrõl viszont biztosítjuk, hogy a legutolsóként ak-
tuális pipettát a számítógép lerakottnak regisztrálja. Ez a zavartalan további menet szem-
pontjából fontos.
$ ONDWUpV]
O-gyûrû 6,5 x 1,6 Viton 80, a 00308445-01 cikkszámtól
- A fentiekben leírt lépések betartásakor az aktuális pipetta már a pipettacserélõben ler-
akásra került. Az O-gyûrû ezáltal a karbantartás szempontjából hozzáférhetõvé válik
(lásd 9.6.3 ábra).
