Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 3 Beültetõ funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 3.2 Felszerelés
3-5
)HOV]HUHOpV
Amennyiben az alkalmazás a hozzá tartozó felszereléssel megadásra kerül, akkor ebben a
menüben a felszerelést minden beállítóhely számára ki lehet jelezni.

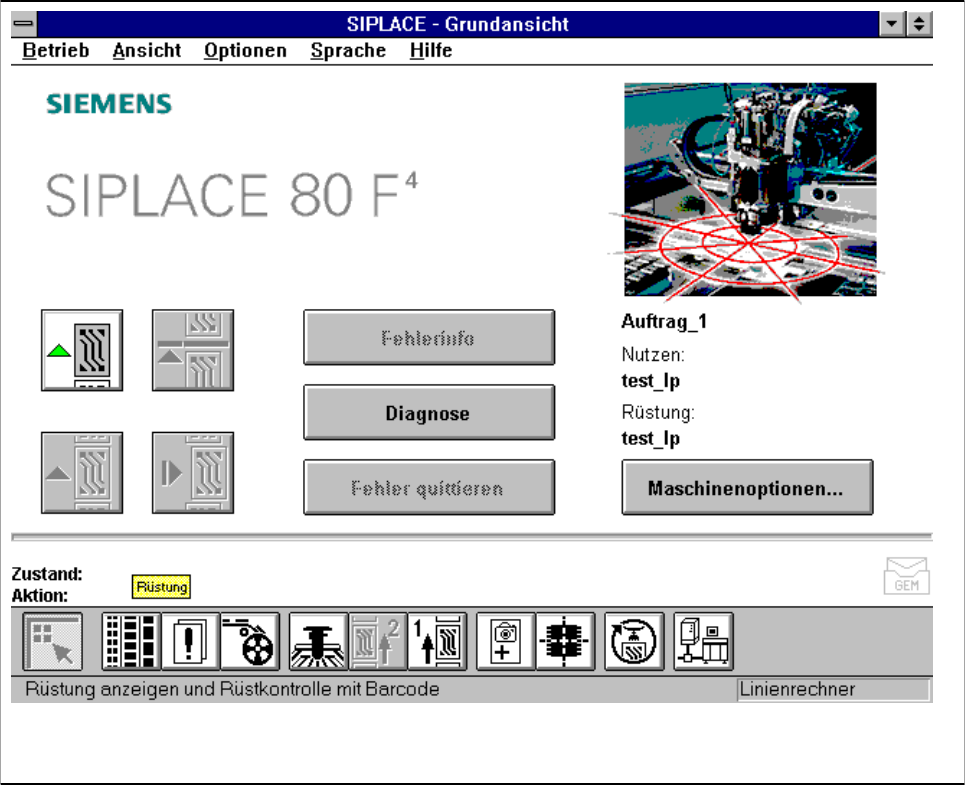

- Klikkeljünk az alapnézetben (képben) a Felszerelés szimbólumra.
iEUD $IHOV] HUHOpVNLMHO]pVH
A következõ ablak kerül megnyitásra:
3 Beültetõ funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
3.2 Felszerelés 98/03-as kiadás az SR.404.xx szoftververziótól
3-6

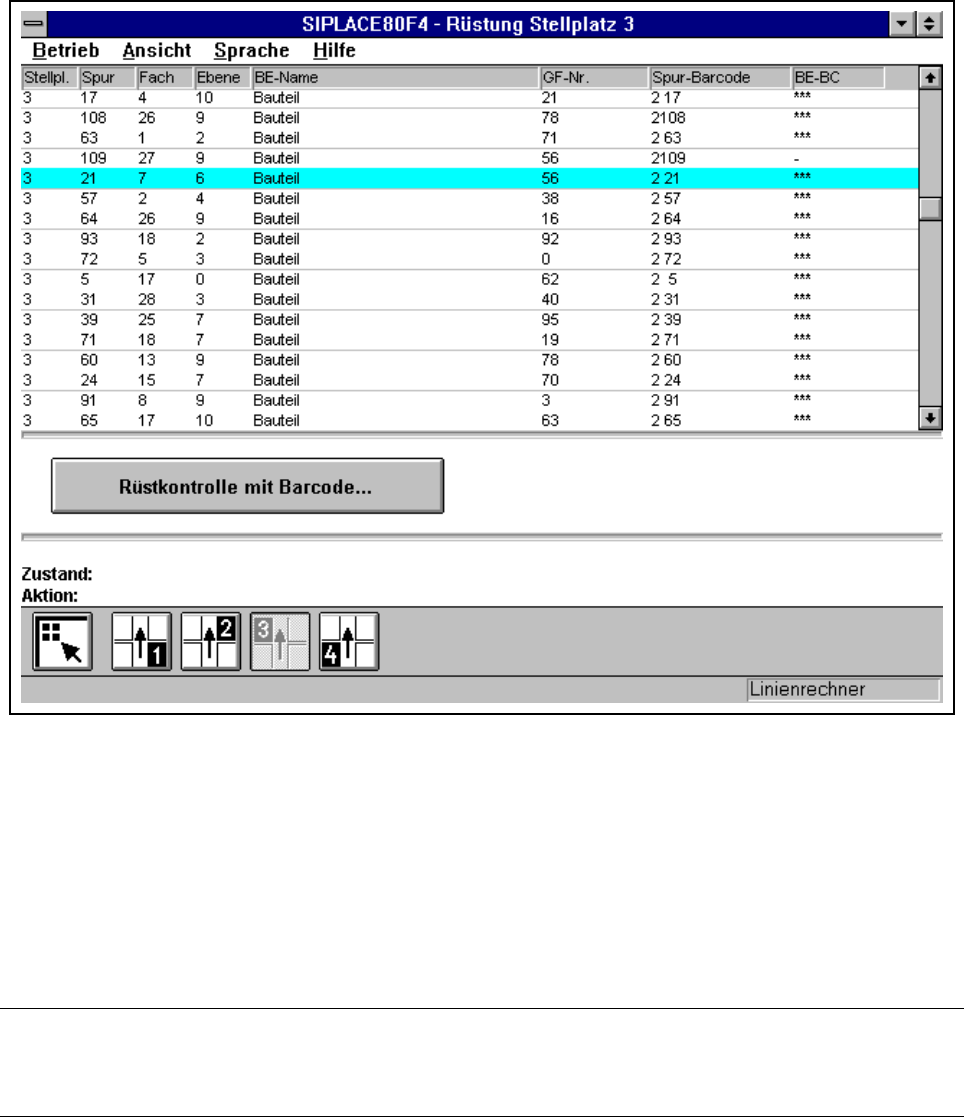

iEUD $]IHOV]HUHOpVPHQDEODND
0DJ\DUi]DWDiEUiKR]
1 Az alapnézethez 2 Az 1 beállítóhely felszerelés kijelzése
3 A 2 beállítóhely felszerelés kijelzése 4 A 3 beállítóhely felszerelés kijelzése
5 A 4 beállítóhely felszerelés kijelzése
UTALÁS
A felszerelés kijelzõ ablaka minden beállítóhely számára (1-4-ig) azonos
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 3 Beültetõ funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 3.2 Felszerelés
3-7
$ OLVWDHOQHYH]pVpQHNiWWHNLQWpVHDNLMHO]}DEODNEDQ
%HiOOtWyKHO\
Ez az oszlop a mindenkori beállítóhelyet mutatja meg (1 - 4), amely a felszerelés szem-
pontjából a mindenkori elem (chip) továbbító rendszer számára megadásra került
(lineáris továbbító, tárak, stb.). A beállító helyek helyzetének áttekintését lásd a 0.4.1
ábrán, ill. a 0.4.2/0.4.3 ábrán, a 0.4 részben.
6iY
Az oszlop megmutatja, hogy melyik sáv került megadásra a felszerelés szempontjából a
mindenkori elem (chip) továbbító rendszer számára.
5HNHV]
Ez az oszlop megmutatja, hogy melyik rekesz került a felszerelés szempontjából mega-
dásra a mindenkori elem-továbbító rendszer számára.
6]LQWD:DIIOHSDFNFVHUpO}V]iPiUD
Ez az oszlop szint megmutatja, hogy a Wafflepack-cserélõ mely szintjei (1-28) számára
adta meg a felszerelés a beépítendõ egységet.
87$/È6
Egy olyan tár számára, amely egy manuális Traya-felvételre került felszerelésre, az 1 szint
kerül megadásra.
(OHPQp Y
Az “Elem név” oszlop megmutatja, hogy mely elem nevet adta meg a felszerelés.
$*)V]iP
A “GF-szám” oszlop megmutatja, hogy melyik házforma szám került a beépítendõ
egységhez hozzárendelésre.
6iYEiUNyG
A “Sáv-bárkód” oszlop megmutatja, hogy melyik sáv bárkódot rendeltük hozzá a minden-
kori sávhoz.
(OHP%&
Az “Elem-BC” oszlop megmutatja, hogy megadásra került-e egy elem bárkód, vagy sem.
Amennyiben megadásra került egy elem bárkód, akkor ebben az oszlopban egy csillag
kerül kijelzésre. A Felszerelés kontrol bárkóddal gomb aktív és a menüt meglehet nyitni.
Amennyiben nem került megadásra az elem-bárkód, akkor ebben az oszlopban egy
kettõs szaggatott vonal (--) kerül kijelzésre. A Felszerelés kontrol bárkód gomb ilyenkor
nem aktív.
