Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6 tipushoz 9 Karba ntartás/Gond ozás 98/03-as kiadás az SR.40 3.xx sz oftververz iótól 9.4 Portál ok 9-43 iEUD  $] pV3RUWiONDUEDQ WDUWiVDIHOOQp] HWD6,3/ $…

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.4 Portálok 98/03-as kiadás az SR.403.xx szoftververziótól

9-42

87$/È6

A súrlódó felületek zsír és olajmentesek maradjanak, mert különben a specifikus dinamikus

tengely tulajdonság már nem érhetõ el.

iEUD $ ]<VtQHN]VtU]iVDLOORODMR]iVD

- Az 1, és 2 portál X-tengelyét tologassuk többször és a felesleges olajat töröljük le az Y-

sínekrõl

87$/È6

Az Y-mércék a súrlódási felületek és a golyóscsapágy felülete abszolút zsírmentes legyen.

- A SIPLACE 80S-20 automatán végezetül toljuk a portálokat egymáshoz képest annyira

szét, hogy az Anticrash-kapcsoló fénysorompójának tartományában egyetlen tengely se

maradhasson.

0DJ\DUi]DWDiEUiKR]6,3/$&(6

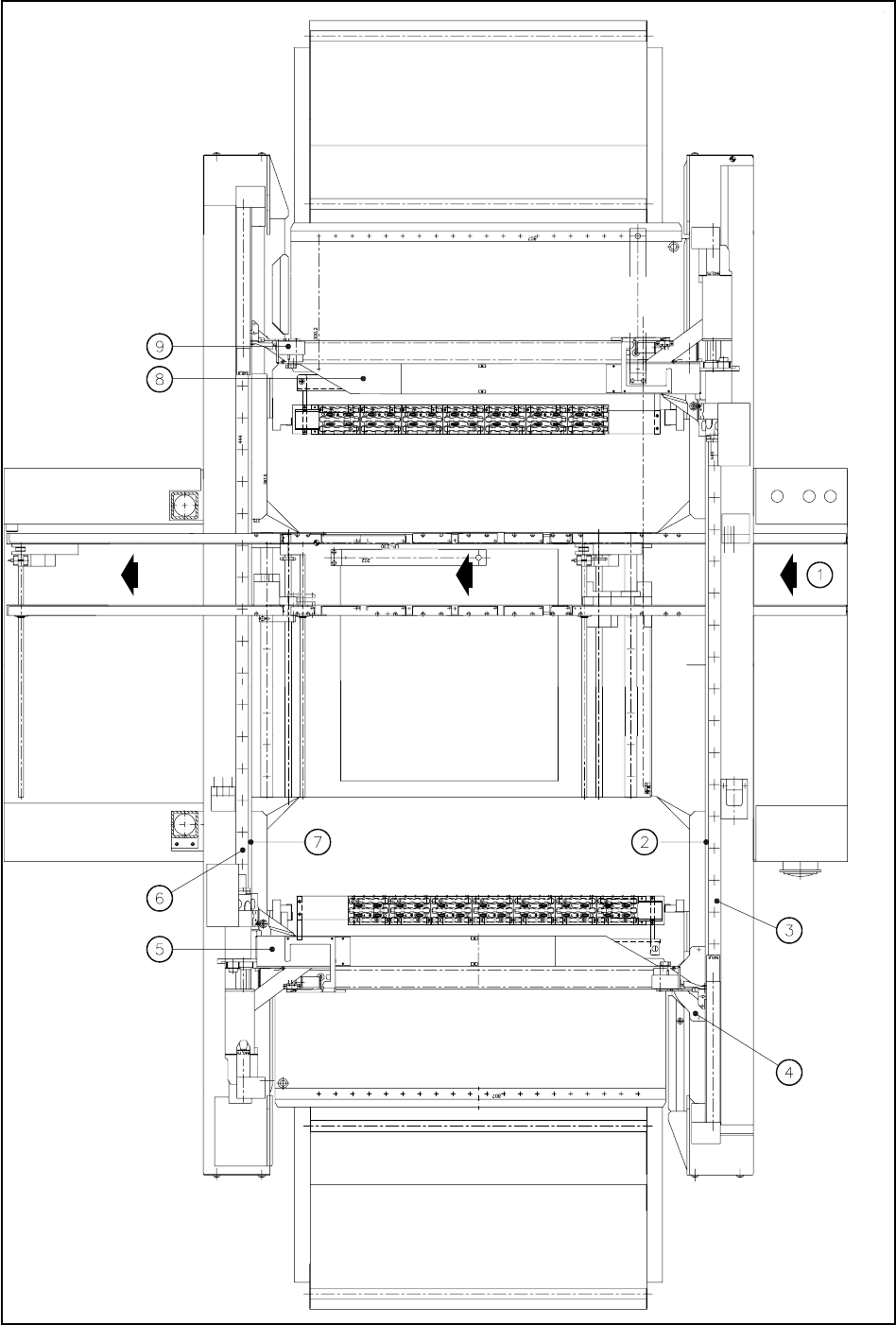

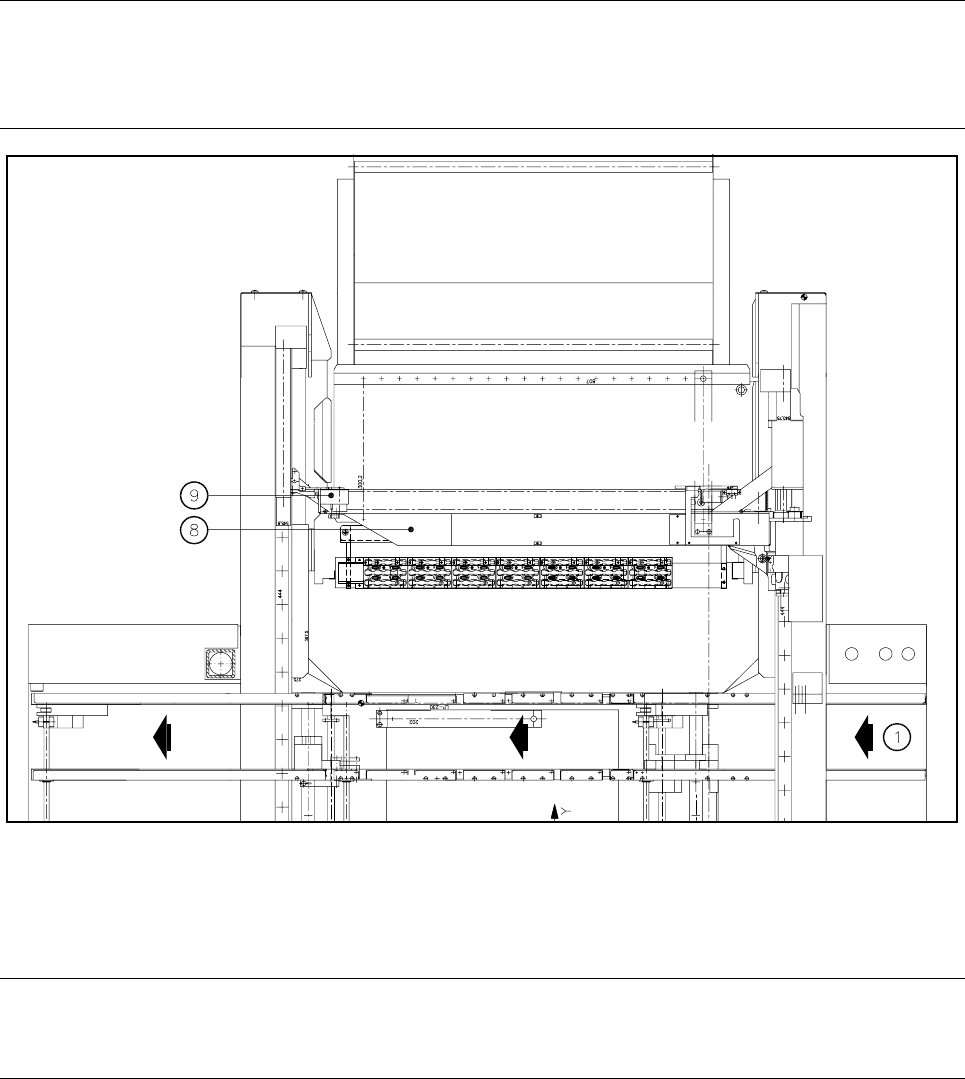

1 Nyáklap továbbítási irány 2 Mérce az Y-tengelyhez, 1 portál

3 Sínek Y-tengely 1 portál 4 Súrlódó bütyök golyóscsapággyal

5 X-tengely 1 portál 6 Sínek Y-tengely 2 portál

7 Y-tengely mérce, 2 portál 8 Fénysorompó (Anticrash-kapcsoló)

9 X-tengely, 2 portál

Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.4 Portálok

9-43

iEUD $]pV3RUWiONDUEDQWDUWiVDIHOOQp]HWD6,3/$&(6DXWRPDWiQiO

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.4 Portálok 98/03-as kiadás az SR.403.xx szoftververziótól

9-44

$];SRUWiOWHQJHO\HNVtQHLQHNWLV]WtWiVDpV]VtUR]iVD

9(6=e/<

Alkohollal tisztítási munkálatokat nyílt fény, vagy láng esetében ne végezzünk!

- Az automatát a fõkapcsolóval kikapcsoljuk.

- Nyissuk ki a védõtetõt és a SIPLACE 80S-20 automatán toljuk a portálokat lehetõleg

annyira távol egymástól, hogy ezáltal a karbantartás jól hozzáférhetõvé váljék. A

SIPLACE 80F

automatán az X-portáltengelyeket toljuk amennyire lehetséges az

automata külsõ oldalához.

- Az X-síneket az 1 és 2-es portálnál tisztítsuk meg teljes hosszúságában és felületén

alkohollal átitatott szöszmentes kendõvel (ill. a SIPLACE 80F

80F

-6/80F

a gépen az

1-es portálhoz).

- Toljuk el a beültetõ fejet, hogy az X-sínek minden részéhez hozzáférhessünk.

- Ügyeljünk arra, hogy az Y-portál súrlódó bütykeinek súrlódási felületére ne kerüljön

zsírzó anyag. Amennyiben szükség van rá, akkor a súrlódó felületeket a végén még

egyszer töröljük le alkoholos kendõvel.

87$/È6

A beültetõ fejeket alapvetõen úgy toljuk el, hogy közvetlenül a portál csúszka felületét nyo-

mjuk meg, vagy pedig a beültetõ fejet a fogantyújánál fogjuk.

- Csepegtessünk kevés zsebóra olajat egy szöszmentes tiszta kendõre.

- Ezzel dörzsöljük be az 1 és 2-es portál X-síneit teljes terjedelmükben és teljes

hosszúságukban.

- Ezután toljuk el többször a beültetõ fejet az X-sínen és távolítsuk el a felesleges olajat

tiszta kendõvel.

- A golyós pályákat (lásd 9.4.1 ábra) Staburags N12 kenõzsírral kenjük be.

87$/È6

A túl sok, vagy túl kevés olaj zavarokhoz vezethet a tengelyek mûködésében. Az X-mércét

semmiképp sem szabad zsírral vagy olajjal érintkezésbe hozni

 $];pV<IRJV]tMDN]VtUR]iVD

- Vigyünk fel egy rövid szõrû ecsetre kevés Staburags N12 kenõzsírt.

- Ezzel zsírozzuk be a foglábakat, a fogfejeket és a fogszíj oldalsó részét éspedig

rendkívül takarékosan (lásd 9.4.3 ábra, 9- 45 oldal).
