5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.10 Elemek tesztelése: Kiegészítés a 80F4, 98/03-as kiadás az SR.404.xx szoftververziótól

80F4-6, ill. az F5-automaták számára

5-160

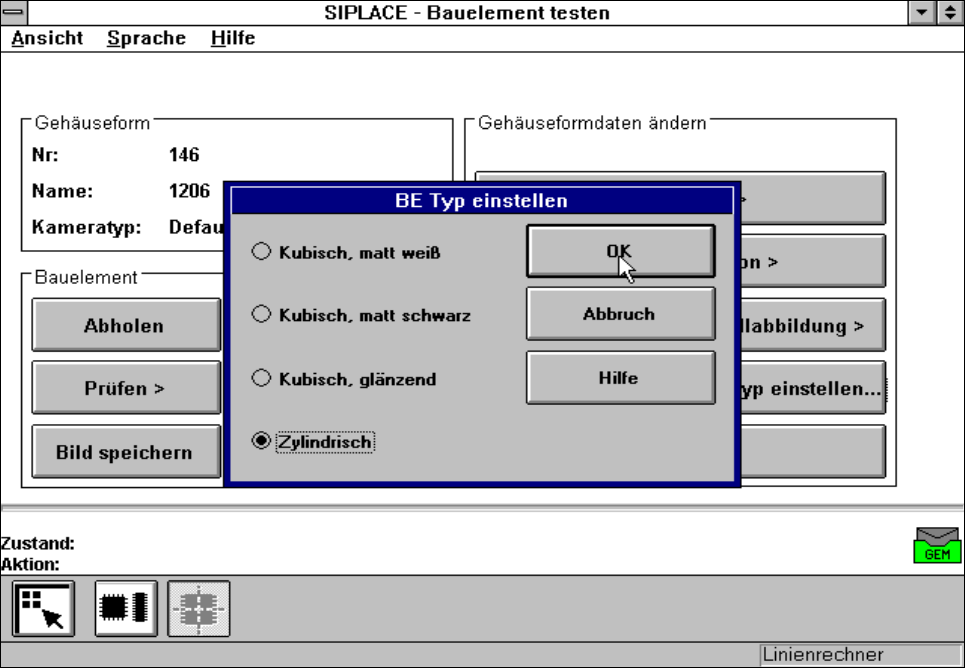

iEUD $]³(OHPWHV]WHOpV´PHQ³(OHPWtSXVEHiOOtWiV´RSFLy

Akkor válasszuk ezt az opciót, ha a standard megvilágításnál centrírozási hiba merül fel.

Ezzel a négy kiválasztási lehetõséggel optimálisan hozzá tudjuk illeszteni a világítást az

érintett elemhez. Minden egyes opció ebben az esetben a megvilágítási fajták meghatáro-

zott kombinációit tartalmazzák, mint a lapos, közepes és meredek.

Egér funkciók

- Az egérrel jelöljük meg a megfelelõ elem-típust.

- “OK”-val fejezzük be a beadást, és az opciós mezõ bezárásra kerül. Ekkor ismét az

“Elem-tesztelés” menüben találjuk magunkat.

- A “Megszakítással” elhagyjuk az opciót anélkül, hogy esetleges változtatásokat tettünk

volna.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól

5.11Komplanaritásos lézermodul

(csak a SIPLACE 80F

, 80F

-6, ill. az F

számára)

5-161

 .RPSODQDULWiVRVOp]HUPRGXO

FVDND6,3/$&() ) LOOD]) V]iPiUD

 $IXQNFLyOHtUiVD

A komplanaritásos lézermodullal az elemek csatlakozó lábacskáinak vertikális görbületeit

mérjük. A lábacska magasság mérése érintésmentesen a lézer trianguláció elve alapján

történik.

A beültetõfej a vizsgálandó elemet elhozza, optikailag centrírozza az IC-kamerával és

egymás után mind a négy oldallal átviszi a komplanaritásos lézermodul rögzített lézer sug-

arán, eközben minden csatlakozó lábacska alulról a lézersugárral letapogatásra kerül. A

lábacska alsó oldaláról rávetõdõ lézerfényt egy szenzor gyûjti be és ez szolgálja az alapját

a lábacskák pontos pozíciójának kiszámításához a nyáklaphoz viszonyítva. Az ilyen formán

kiszámított pozíció értékeket azután a felhasználóval megadott határértékekkel hasonlítja

össze. Amennyiben ez az érték túllépésre kerül az elem kezelésre, illetve visszahelyezésre

kerül.

iEUD /p]HUWULDPEXOiFLyPpUpVLHOYH

 0DJ\DUi]DWD]iEUiKR]

1 Vevõoptika 2 Detektor

3 Mérési jel 4 Idõ t

5 Lézer 6 Adó optika

7 Mozgási irány

A komplanaritásos lézermodult az optikai elem centrírozása kombinációval alkalmazzák a

vizuális rendszer segítségével. Az elgörbült, vagy hiányzó csatlakozási lábacskákkal ren-

delkezõ elemeket felismeri, ill. adott esetben kezeli.

z = 0

+Z'

Z' = 0

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.11 Komplanaritásos lézermodul 98/03-as kiadás az SR.404.xx szoftververziótól

(csak a SIPLACE 80F

, 80F

-6, ill. az F

számára)

5-162

 0V] DNLDGDWRN

Elemspektrum: Alkalmazható a “Gull-Wing” elemformák számára, megos-

zlás < 0,3 elemnagyság és csatlakozási raszterméret korláto-

zott, az elem helyzetfelismerõ rendszer által,

azaz max. nagyság 43,0 mm x 43,0 mm x 11,0 mm.

Mérési elv: Érintésmentes mérés, lézer triangulációval

Algoritmus funkció: JEDEC-standard - a felkerülési felület kiszámítása; az össz-

es eltérés ezzel a szinttel kapcsolatban meghatározásra

kerül. Az elem ferde helyzete a szívó pipettán, amelyet pl. az

adapter is okozhatott, nem befolyásolja a “jó/rossz” döntést.

Teljesítmény: <5 mW

Mérési tartomány: + 2,5 mm

Lézerfókusz: elliptikus, 50 µm x 95 µm

Hõmérséklet stabilitás + 1 µm/K

Hullámhosszúság: 670 nm

Felbontás: 0,25 µm

Letapogatási ráta: 10 kHz

Tömeg: 500 g

Üzemi hõmérséklet: 0°... 40

Páratartalom: 5 - 95% nem kondenzáló

Környezeti nyomás: Atmoszférikus nyomás

Vibráció: Megfelel az IEC 68-2-6-nak

Mechanikus sokk Megfelel az IEC 68-2-27-nek

EMV: Az EN 50081-2 szerint zavarkibocsátás

Az EN 50082-2 szerint zavar-állóság

Védelmi fok: IP 64

Mechanikus méretek: 118 mm x 30 mm x 125,5 mm

Megengedett idegen fény: 30.000 lux

Biztonság: A komplanaritásos modul, ha a gépben kerül beszerelésre, az 1. léz-

erosztálynak felel meg. A modul a gépen kívül plusz installáció

nélkül, vagy a védelmi funkcióba való beavatkozás nélkül nem

mûködõképes. Amennyiben a védelmi funkciókat a készüléken ki-

iktatjuk, akkor ez automatikusan megfelel a % /p]HURV]WiO\QDN 

Sérülési veszélyt rejt a szem és a bõr számára és ezzel a VGB 93

szerinti védelmi intézkedéseket igényli.
