9 Karbant artás/Gondoz ás Haszná lati u tasítás a SIPLACE 80S-20/F4/F4 -6 tipushoz 9.5 12 -es r evolv erfej ( 1000 0) 98/0 3-as k iadás az SR.4 03.xx szof tverve rzió tól 9-52  $ V]HJQ\ HUHJ2J\ UMpQH NFVH Up…

Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.5 12-es revolverfej (10000)

9-51

-0XQNDOpSpVHNDiEUiKR]

A Tisztítsuk le a szegnyereg gyûrûfelületét

B Tisztítsuk le a szegnyereg vákuum hosszanti furatát egy 1,4 mm átm. fémfúróval

C Ügyeljünk arra, hogy a gyûrû formájú fékezõ felület olajmentes maradjon

D Tisztítsuk le a szegmens furatot mûanyag kefével és ápolószerrel

E Tisztítsuk meg a vákuum-keresztfuratot 1,2 mm átm. fémfúróval

F Tisztítsuk ki a hornyokat mûanyag kefével és ápolószerrel.

G Tisztítsuk le a reflexiós felületet a szegnyergen etilalkohollal

H Ügyeljünk arra, hogy a szegnyereg meghajtó felülete száraz és zsírmentes legyen.

iEUD 6]HJQ\HUHJpVV]HJPHQVWLV]WtWiVDHVUHYROYHUIHMHQ

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.5 12-es revolverfej (10000) 98/03-as kiadás az SR.403.xx szoftververziótól

9-52

 $V]HJQ\HUHJ2J\UMpQH NFVH UpM H

0XQNDHV]N|]

- Szöszmentes tiszta kendõ

- L250L Unisilikon, 00320259-01 cikkszámtól

- Fehér laboratóriumi kesztyû

- Hegyes csipesz, vagy a legkisebb órás csavarhúzó

$ONDWUpV]

O-gyûrû szegmens a 00323535-02 cikkszámtól.

iEUD 2J\UEHKHO\H]pVHDV]HJQ\HUHJUH

-0DJ\DUi]DWDiEUiKR]

1 Szegnyereg

2 Gyûrûhorony

3O-gyûrû

4 Pipetta

- Vegyük ki a szegnyerget ugyanúgy, mint a 9.5.2.1 részben a 9 - 49 oldalon.

- Húzzuk le a pipettát a szegnyeregrõl (A).

- Egy hegyes csipesszel, vagy órás csavarhúzóval nyúljunk a gyûrûhorony és az O-gyûrû

közé és húzzuk le az O-gyûrût (B).

- Helyezzük be az új Unisilikonnal zsírzott O-gyûrût a gyûrûhoronyba. (C).

Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.5 12-es revolverfej (10000)

9-53

 0DQXiOLVSLSHWWDFVHUH

0XQNDHV]N|]IHKpUODERUNHV]W\

),*<( /(0

Ez nem standard pipettacsere, hanem csak egy szükségállapot, ha az automatára nem kerül

pipettacserélõ installálásra, vagy az üzemen kívül van. A pipetta többszöri koccanásig

történõ forgatása a pipettán való színjelzés sérüléséhez vezet és a vákuum csatornák szen-

nyezõdéséhez. Az ismételt manuális pipettacsere esetén ezért a legmesszebbmenõkig

ügyelni kell a tisztaságra és a pipetta tokjára.

),*<( /(0

Ne húzzuk le minden egyes alkalommal a nyerget a szegmensrõl, hogy ha a pipettát kézzel

cseréljük. Gyakori pipettacsere esetén ugyanis a szegnyereg túlságosan elkopik.

- Hagyjuk a szegnyerget a szegmensen.

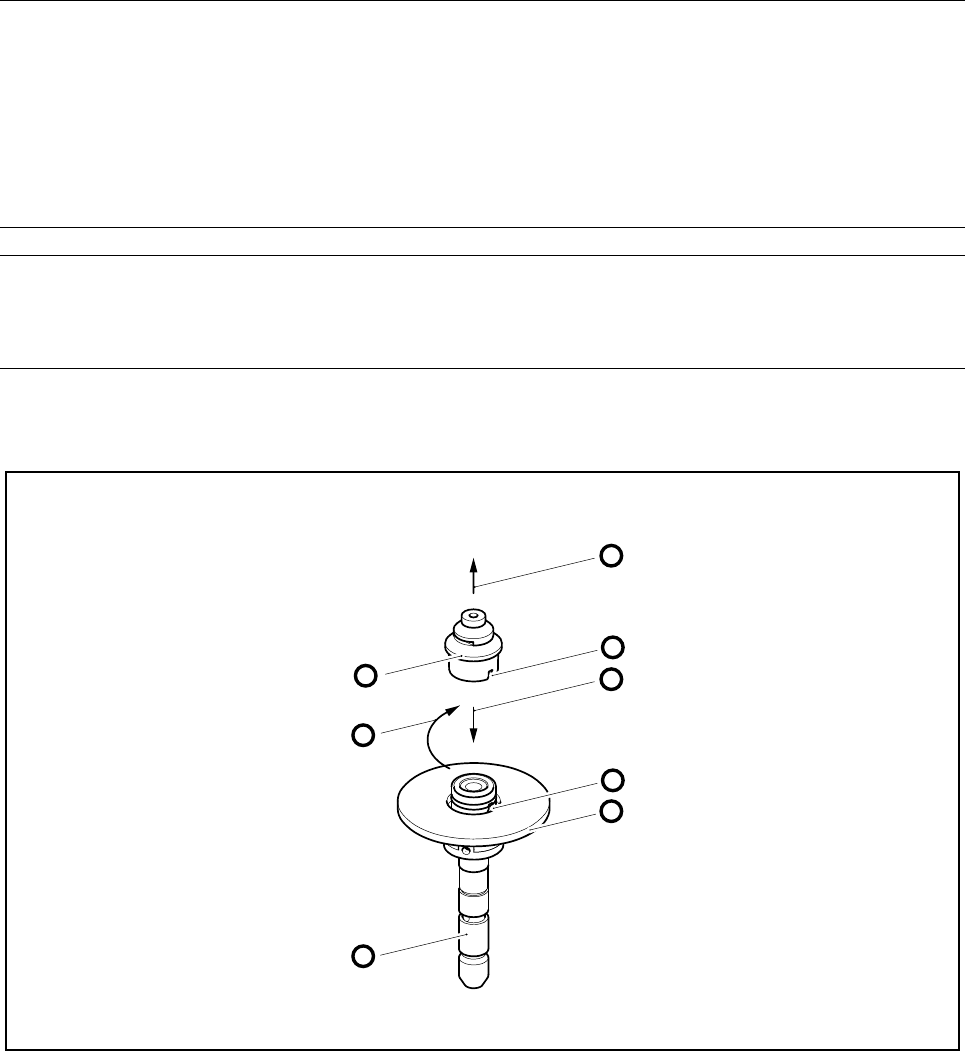

iEUD 0DQXiOLVSLSHWWDFVHUH

0DJ\DUi]DWDiEUiKR]

1 Szegnyereg 2 Pipetta

3 Akasztó horony 4 Akasztó stift

- Fogjuk meg a pipettát a hegyénél fogva és húzzuk le a szegnyeregrõl (A).

- Biztosítsuk egy kézzel, hogy a szegnyereg ne forduljon el, úgy hogy az ujjainkkal a

meghajtó felületen nyúlunk hozzá (B).
