9 Karbant artás/Gondoz ás Haszná lati u tasítás a SIPLACE 80S-20/F4/F4 -6 tipushoz 98/03-as kiadás az SR.40 3 .xx s zoftverv erziótól 9.9 Ka mera rends zerek és kom planarit ásos lé zermo dul 9-102

100%1 / 730
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.9 Kamera rendszerek és komplanaritásos lézermodul
9-101
 hYHJODSRNWLV]WtWiVD
- Kapcsoljuk ki a fõkapcsolóval az automatát. Nyissuk fel a védõtetõt.
- A komplanaritásos lézermodulon tisztítsuk le az üveglapot (lásd 9.9.2 ábra) egy száraz
zsírmentes ecsettel. Használjunk speciális optikai kendõt (pl. a Kodak cégtõl), vagy lenc-
setisztító papírt, (pl. a Kodaktól a „Lens cleaning tissue”), hogy az ujjlenyomatokat
eltávolítsuk.
- Zárjuk le a védõtetõt és kapcsoljuk ismét be a fõkapcsolóval az automatát.
iEUD hYHJIHOOHWDNRPSODQDULWiVRVOp]HUPRGXOWLV]WtWiVDNRU

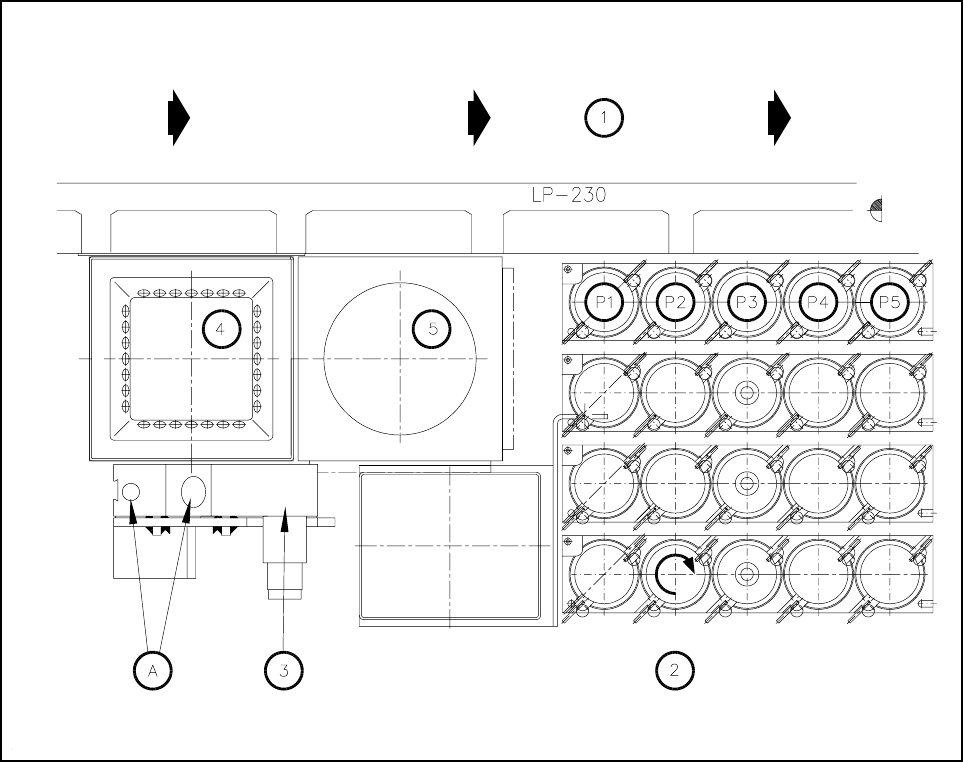

0DJ\DUi]DWDiEUiKR]
1 Nyáklap továbbítási irány
2 Pipetta cserélõ
3 Komplanaritásos lézermodul
4 IC-kamera
5FC kamera
0XQNDOpSpVHNDiEUiKR]
A Tisztítsuk le az üvegfelületet optikai kendõvel
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.9 Kamera rendszerek és komplanaritásos lézermodul
9-102
