4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.2 Egyedi funkciók a 12-es revolverfejjel rendelkezõ portálnáll
4-6
3RUWiOIXQNFLyN

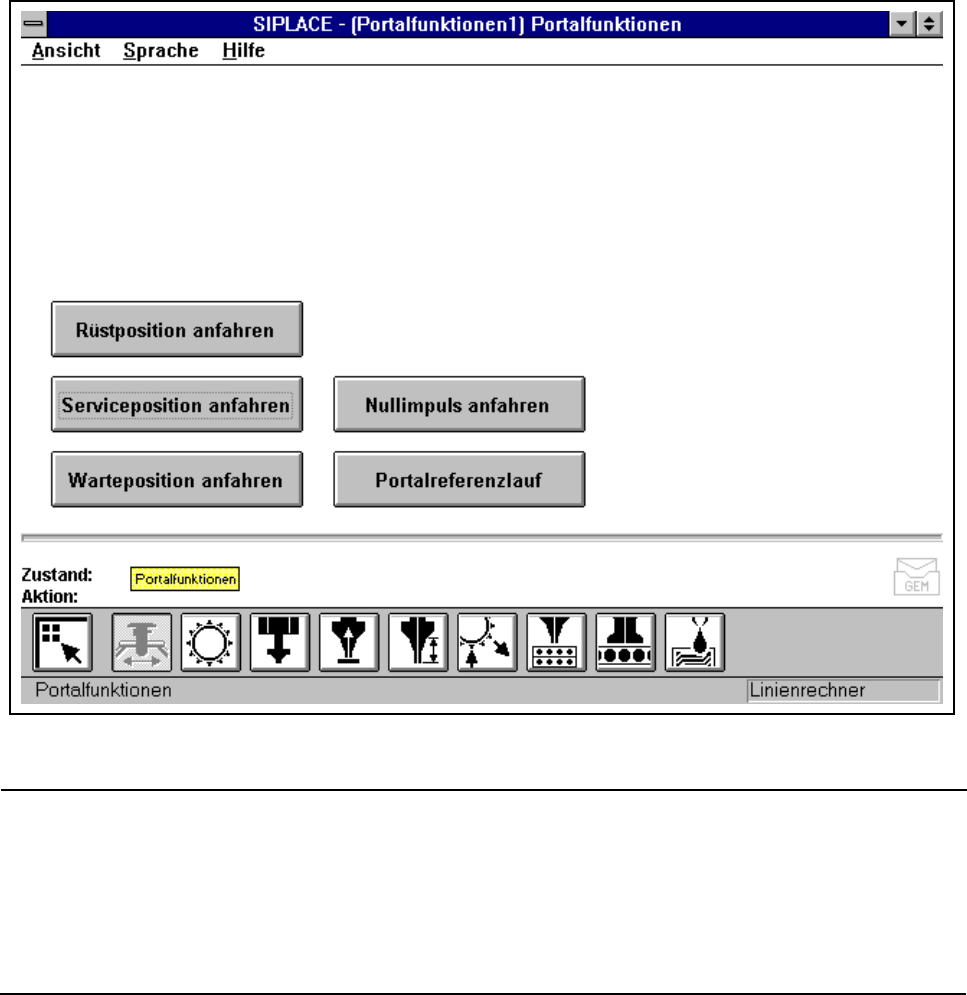

- Klikkeljünk a portál egyedi funkció nézetben a portálfunkció szimbólumra.
iEUD 3RUWiOIXQNFLyN
87$/È6
A fõtengelyek (x, y) minden mozgási funkcióját a start gomb megnyomásával lehet
mûködésbe hozni. A képernyõn az “Kérem nyomja meg a start-gombot” felszólítás jelenik
meg az “Akció:” menüpont mögött a fõmenüben. Amennyiben a védõtetõ nincs zárva, akkor
a képernyõn a tetõ lezárásának felszólítása is megjelenik.
)HOV]HUHOp VLSR]tFLyEDLQGtWiV
A felszerelési pozícióban a portál olyan állásban van, amelyben lehetõvé válik, hogy
szállítást fogadjon és átszerszámozzon. A portál ekkor a gép centrumában található.
- Klikkeljünk a)HOV]HU HOpVLSR]tFLyLQGtWiVD felületre és nyomjuk meg olyan gyakran,
amilyen gyakran felszólítást kapunk az indító gombot. A portál a felszerelési pozícióba
megy.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4.2 Egyedi funkciók a 12-es revolverfejjel rendelkezõ portálnál
4-7
6]HUYL]SR]tFLyEDLQGtWiV
A szerviz pozícióban a portál olyan állásban van, amelyben lehetséges a beültetõ fejen való
munka, valamint a portál más részein történõ kivitelezés.
- Klikkeljünk a 6]HUYL]SR]tFLyLQGtWiVD mezõre és amilyen gyakran csak felszólítást
kapunk nyomjuk meg a start gombot. A portál a szerviz pozícióba megy.
9iUDNR]ySR]tFLyEDLQGtWiV
A várakozó pozíció az a pozíció a gépen, amelybe a portál helyezkedik, ha a portál a
beültetési menetben már nem szükségeltetik.
- Klikkeljünk a 9iUDNR]iVLSR]tFLy LQGtWiVD felületre és amilyen gyakran csak felszólítást
kapunk, nyomjuk meg a start gombot. A portál a várakozó pozícióba megy.
1XOOLPSXO]XVLQGtWiV
A nulla impulzus a portálnak az a pozíciója, amelyre az inkrementál adó számlálási
folyamatai vonatkoznak.
- Klikkeljünk a QXOODLPSXO]XVLQGtWiV felületre és olyan gyakran, amilyen gyakran
felszólítást kapunk nyomjuk meg az indítógombot. A portál a nulla impulzusra megy az x
és y tengelyen.
3RUWiOUHIHUHQFLDPHQHW
A portál referencia menet funkcióban az aktív portál az x és y tengellyel egy referencia me-
netet végez.
- Klikkeljünk a SRUWiOUHIHUHQFLDPHQHW felületre és amilyen gyakran csak felszólítást
kapunk, nyomjuk meg a start-gombot. A portál referencia menetet végez.
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
4.2 Egyedi funkciók a 12-es revolverfejjel rendelkezõ portálnáll
4-8
$HVUHYROYHUIHMIXQNFLyL
A “revolverfej funkció” menüben lehetséges a revolverfejhez tartozó funkciók elérése.
87$/È6
A revolverfej funkciók nyitott védõtetõ esetében csak elfordított kulcskapcsolóval le-
hetségesek.

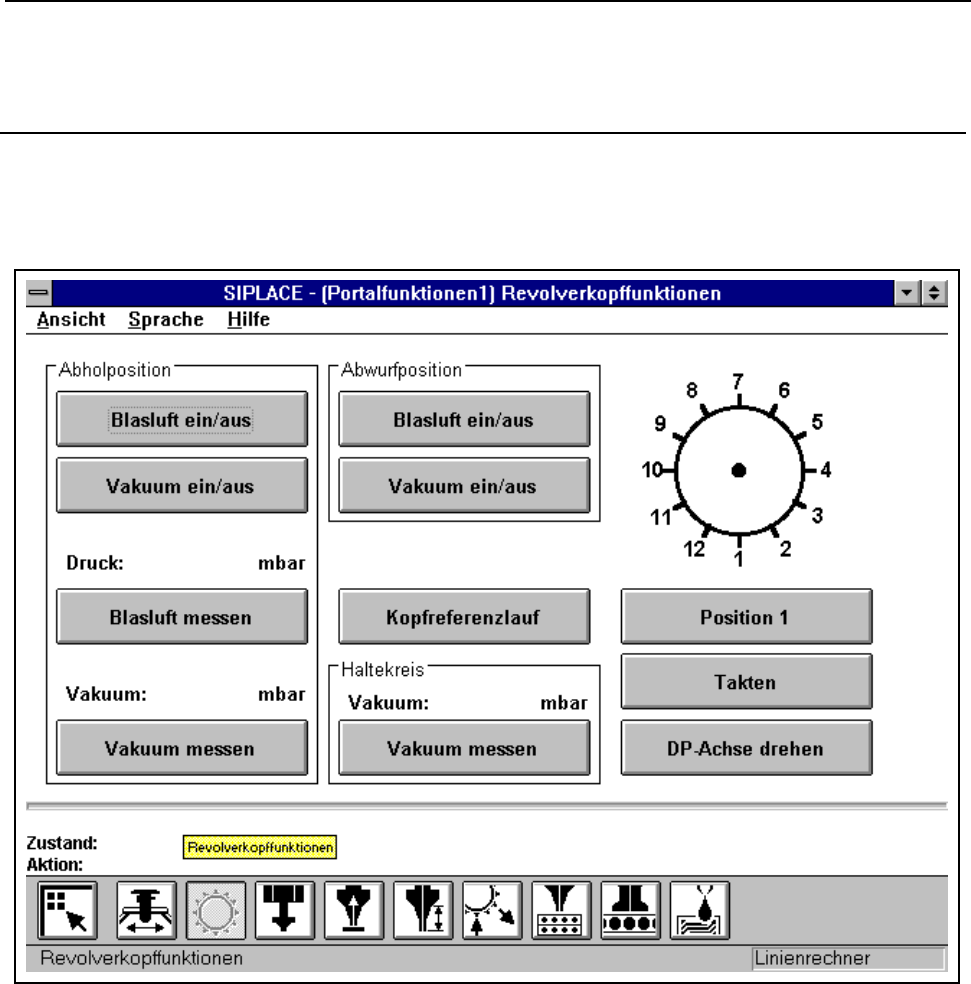

- Klikkeljünk az “Egyedi funkciók portál” menüben a 5HYROYHUIHMIXQNFLy szimbólumra.
Mindig az aktuális csillag pozíció kerül kijelzésre.
iEUD $ HVUHYROYHUIHMUHYROYHUIXQNFLyL
3R]tFLy
Ez a funkció arra szolgál, hogy a csillagot egy rögzített kiindulási pozícióba vigye. Ehhez a
csillag és a z-tengely egy referencia menetet tart.
- Klikkeljünk az 3R]tFLy mezõre. A csillag ekkor úgy mozdul, hogy az 1 csillagpozíció
szegmense érkezés/beültetési pozícióban található (legalsó pozíció).
