Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 1 1 Állomás b õ vítés ek/opci ók 98/03-as kiadás az SR.40 4.xx sz oftververz iótól 1 1 .7 Dis zpenzió s foly adéksz er felv itel a SIPLACE 8 0 F4/F4- 6/F5 szám…
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-42
.H]HO}IHOOHW
87$/È6
Hogy a Flip-chip elem beültethetõ és a folyadékszer felvitel elvégezhetõ legyen, ehhez a
beültetõ programot Flip-chip elemekkel a sorszámítógépen kell megírni és azt továbbítani
kell az állomás számítógépbe. Lásd az UNIX használati utasításában.
A folyadékszer felvitel opciót a gépopciókban az állomás számítógépen aktiválni kell. Lásd
a 2.4.4 részt az “Opció” menüt a SIPLACE 80S-F
4
/F
4
-6/F
5
automaták használati
utasításában.
+i]IRUPDOLVW DpVSDUDPpWHU
Hogy a Flip-chip beültetéshez folyadékszert tudjunk felvinni a nyáklapra, a Flip-chippel kapc-
solatos folyamat adatokat az állomás számítógépen egy listára fel kell vinni, ill. a folyadék
felvitel általános paramétereit is.
² Az Opciók menüsorában válasszuk a Folyadékszer felvitel almenüt.
iEUD )RO\DGpNV]HUIHOYLWHORSFLy
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-43
+i]IRUPDOLVWDIHOGROJR]iV
- Válasszuk a “Házforma lista” menüt, hogy adatokat tudjunk feldolgozni a beültetendõ
Flip-chip elem számára.
- Ebben a menüben a Flip-chip elemekhez hozzárendelhetjük a házforma számot és
editálhatunk. Lásd a 11.7.7. ábrát és a 11.7.8 ábrát.

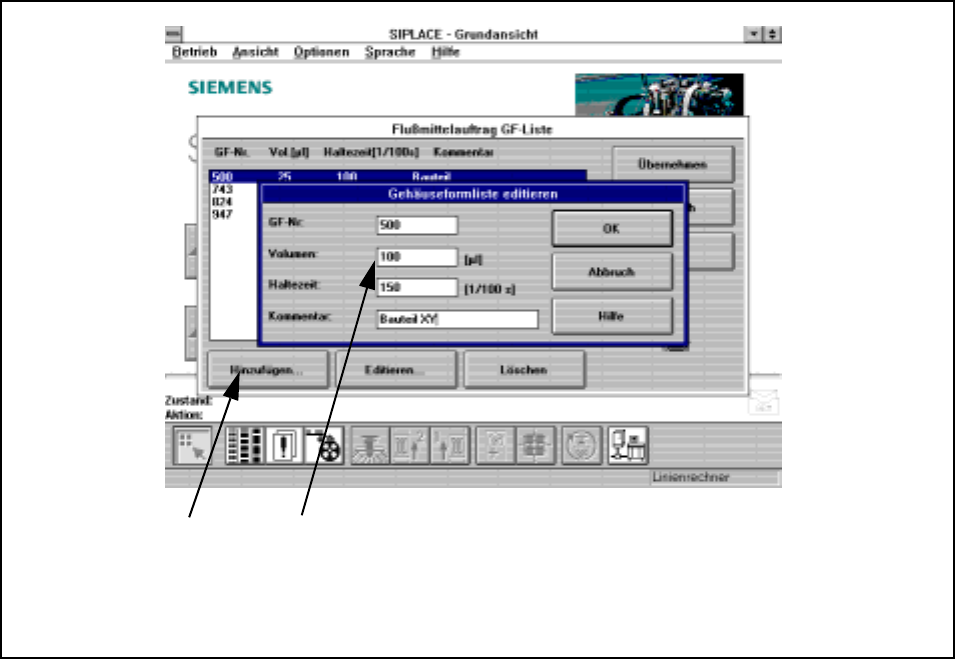

iEUD )RO\DGpNV]HUIHOYLWHOKi]IRUPDOLVWD
0DJ\DUi]DWDiEUiKR]
1 A kapcsolófelület hozzárendelése 2 Beadási mezõ
- Klikkeljünk a hozzárendelés kapcsolási felületre, hogy leírhassunk egy új részegységet a
folyadékszer felvitelhez és adjuk be az adatokat a beadási mezõbe.
- A következõ adatokat kell beadni:
+i]IR UPD V]iP
- -Házforma szám a mindenkori részegységre vonatkozóan.
- -A házforma számokat 1-tõl 32000-ig adhatjuk be.
12
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-44
9ROXPHQ
--A felvitelre szánt folyadékszer mennyisége a mindenkori részegység számára (ml).
- -Egy ml-tõl 100ml-ig terjedõ mennyiséget tudunk a folyadékszernél megadni.
- -Irányértékként a következõ ajánlásokat tesztelhetjük:
- 6 mm x 6 mm-es részegység 8ml folyadékszer
- 10 mm x 10 mm ? 10-15ml folyadékszer
7DUWiVL L G}
- -Az az idõ, ameddig a részegység (elem) a beültetéskor a folyadékszerben megtartásra
kerül
- (várakozás)
- -0-tól 500/100 sec. idõt adhatunk meg. Ez megfelel 0 - 5 szekundumnak (mp).
.RPPHQWiU
- -A mindenkori elemmel kapcsolatos kommentárt bármikor bevihetünk.
- Az adatbeadásokat OK-val tudjuk rögzíteni.
- Mentsük a feldolgozott házforma listát az Átvétellel.
UTALÁS
25 házforma adható be maximum az állomás számítógépen
