10.7 A felülettár tartója (manuális tray felvétel)
10-30
10.7.3 Az alacsony tartó cseréje
- Rögzítsük az alacsony tartót (G a 10.7.1 ábrán). Nyomjuk meg a nyomódarabot (F. a
10.7.1 ábrán) lefele és távolítsuk el az alacsony tartót úgy, hogy azt oldalra kinyomjuk.
iEUD %HWpWHONLYpWHO
0DJ\DUi]DWDiEUiKR]
1 Centrírozó stiftek
2 Mágnesléc
3 Kaloda
 $GDWEHYLWHO
Definiáljuk a lapos tárakat úgy ahogy az a SIPLACE UNIX sorszámítógép használati
utasításában leírásra került.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól
10.8 Az üres szalagvágó berendezés a SIPLACE 80F
5
automatán
10-31
 $]UHVV]DODJYiJyEHUHQGH]pV
D6,3/$&()

DXWRPDWiQ
 ÈOWDOiQRVWXGQLYDOyN
A SIPLACE 80/F
5
beültetõ automata mindkét elemasztal beépítési helyén egy üres sza-
lagvágó készülékkel kerül felszerelésre. Az üres szalagvágó készülék a szalaghulladék
szétvágására szolgál. A szalag szétvágott darabjai egy hulladéktartóba esnek az elemasz-
tal alatt.
- Naponta ürítsük a hulladéktartót.

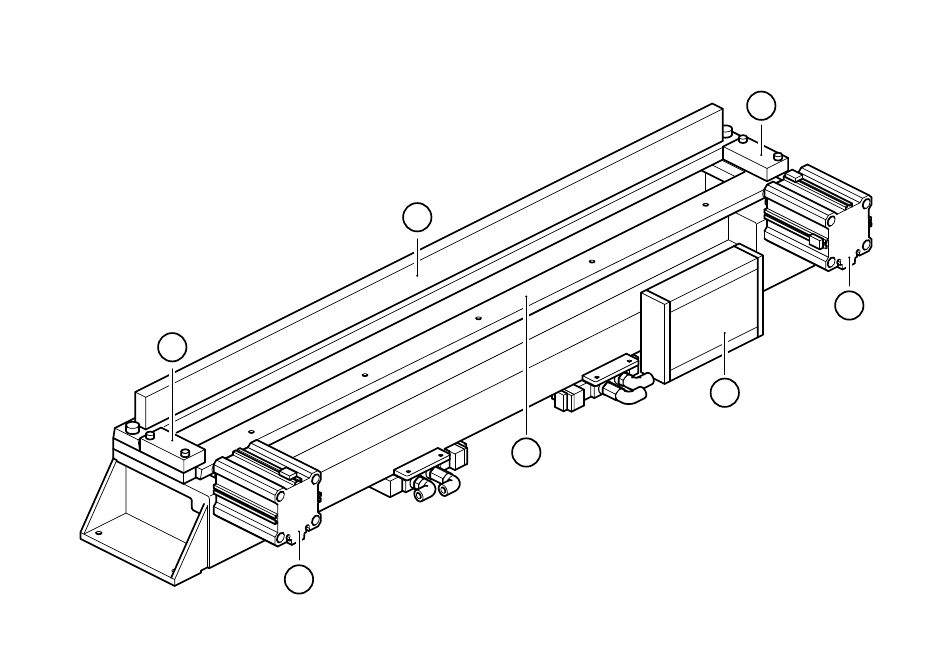

iEUD hUHVV] DODJYiJyEHUHQGH]pV
0DJ\DUi]DWDiEUiKR]
1 Rögzített vágókés
2 Alacsony tartó
3 Mozgatható vágókés
4 Vezérlõ elektronika
5 Kislöketû henger
2
2
3
4
5
5
1
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
10.8 Az üres szalagvágó berendezés a SIPLACE 80F
5
automatán
10-32
 $V]DODJEHKHO\H]pVHDYiJyEHUHQGH]pVEH
87$/È6
A 80F
5
beültetõ gépen csak az automata számára megadott szalagbevezetõ modult
használjuk. A bevezetõ modul elõtt található az üres szalagcsatorna, amelyben a üres sza-
lag elvezetésre kerül.
- A szalagot, mint ahogy azt a megfelelõ részben leírtuk, fûzze a szállítóba.
- Az üres szalagot, mint azt a 10.8.2 ábra mutatja, vezessük be a vágóberendezés üres
szalag csatornájába.

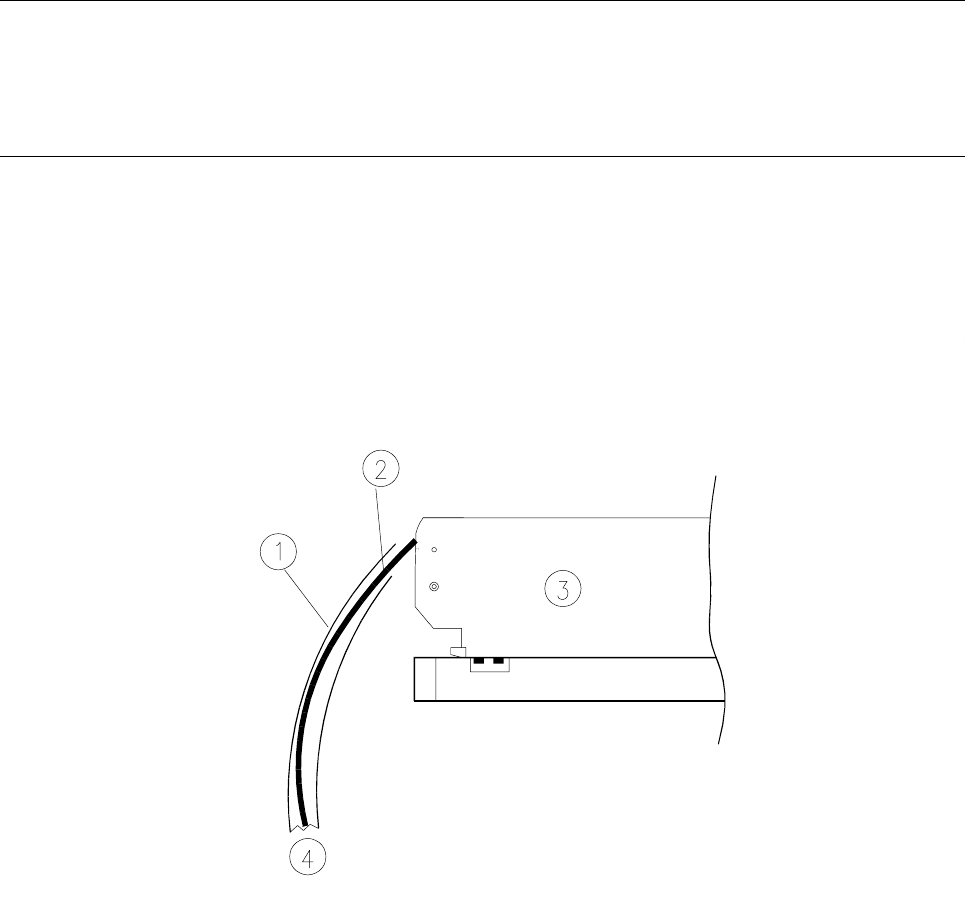

iEUD 6]DODJEHYH]HWpVD]UHVV]DODJYiJyEHUHQGH]pVEH
0DJ\DUi]DWDiEUiKR]
1 Üres szalag csatorna
2 Üres szalag
3 Szalagbevezetõ modul
4 Az üres szalagvágó berendezéshez
