Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-97
Ezzel a menüvel lehetõségünk van arra, hogy a létrehozott videóképet adattárként tároljuk
a gépkontroller HARD DISC-jén. Az adattár neve és az iránya elõre beállított és a következõ
képpen hangzik:
C:\TMP\MVSBILD.MVS
A további elemzés számára másolják le a Siemens AG-nál az MVS Kontroller Hard Disc-
jének adattárát egy floppyra és küldjék el az AUT 5 Szervizrészleghez.
 .LpUWpNHOpVLLG}RSFLy
UTALÁS
Erre az opcióra csak akkor tudunk ráklikkelni, hogy ha elõtte betöltöttünk már egy házforma
számot.
iEUD$](OHPWHV]WHOpVPHQ.LYiUiVLLG}RSFLy
Ezzel az opcióval a kiválasztott elem számára a kivárási idõt tudjuk kijeleztetni. Ha aktiváljuk
ezt a funkciót, akkor a következõ lépések indulnak:
- A mérési eljárás aktiválásra kerül.
- A videókép megjelenik a képernyõn.
- A kivárási idõ bevillantásra kerül.
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-98

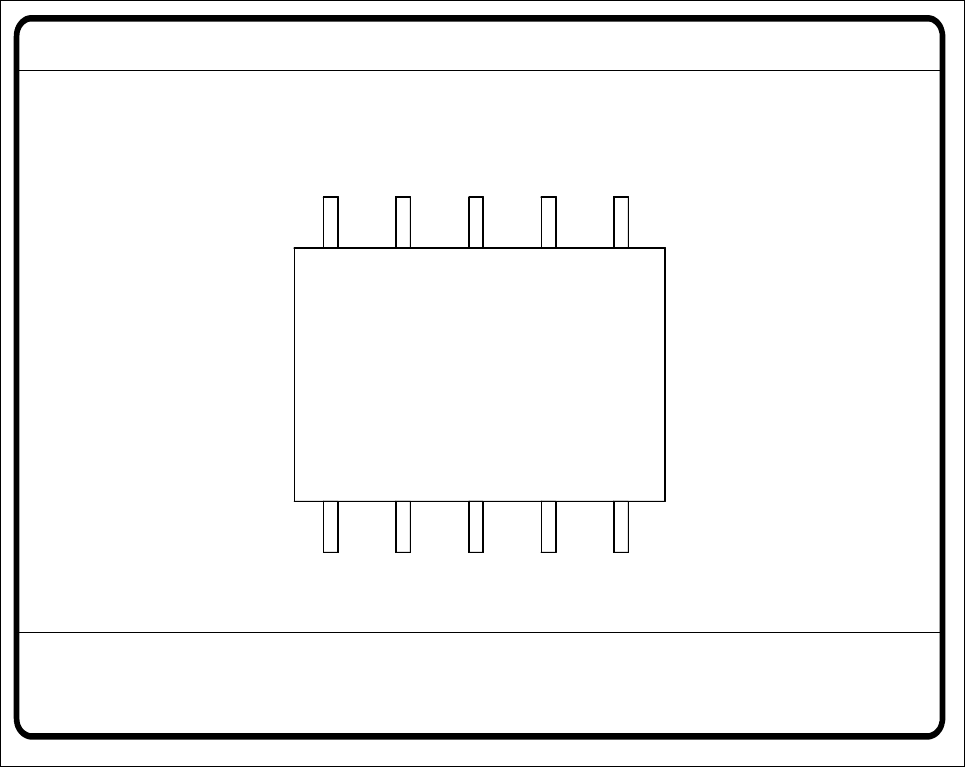

iEUD(OHPWHV]WHOpVPHQ.LYiUiVLLG}YLGHyNpS
- A RETURN-gombbal indítjuk el a mérést. A mérési eljárás elvégzése után a mérési idõ
msec-ben bevillantásra kerül.
- Az ESC-vel hagyjuk el az opciót. A videókép elkapcsolásra kerül és ismét az "Elem-tesz-
telés" menü jelenik meg.
 0DJ\DUi]DWD+i]IRUPDDGDWRNYiOWR]WDWiVDRSFLyFVRSRUWKR]
A "Házforma adatok megváltoztatása" csoporthoz a következõ opciók tartoznak:
- Megvilágítás
- Házdimenzió
- Lábdimenzió
- Ball-leképezés
- Táblázat
- Elem-típus beállítása (csak a 80F
4,
80F
4
-6 ill. 80F
5
-automatáknál, lásd az5.10 részt az 5
-157. oldaltól)
- Mérési modus
A házforma adattár a sorszámítógépben került tárolásra. Ez lényegében két fõrészbõl áll:
– a geometriai házforma adatokból és
– a szenzorspecifikus adatokból.
GF-Nr. = 5Auswertezeit
Auswertezeit [ms] =
RET: BE messen
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-99
A szenzorspecifikus rész a következõket tartalmazza:
- Mérési feltételek az elemek számára.
- a megvilágítás módja és
- a transzformációs táblázat adatai
UTALÁS
Az "Elem-tesztelés" menü opciójának kapcsolási felületei csak akkor válnak aktívvá, ha már
betöltöttünk egy házformát.

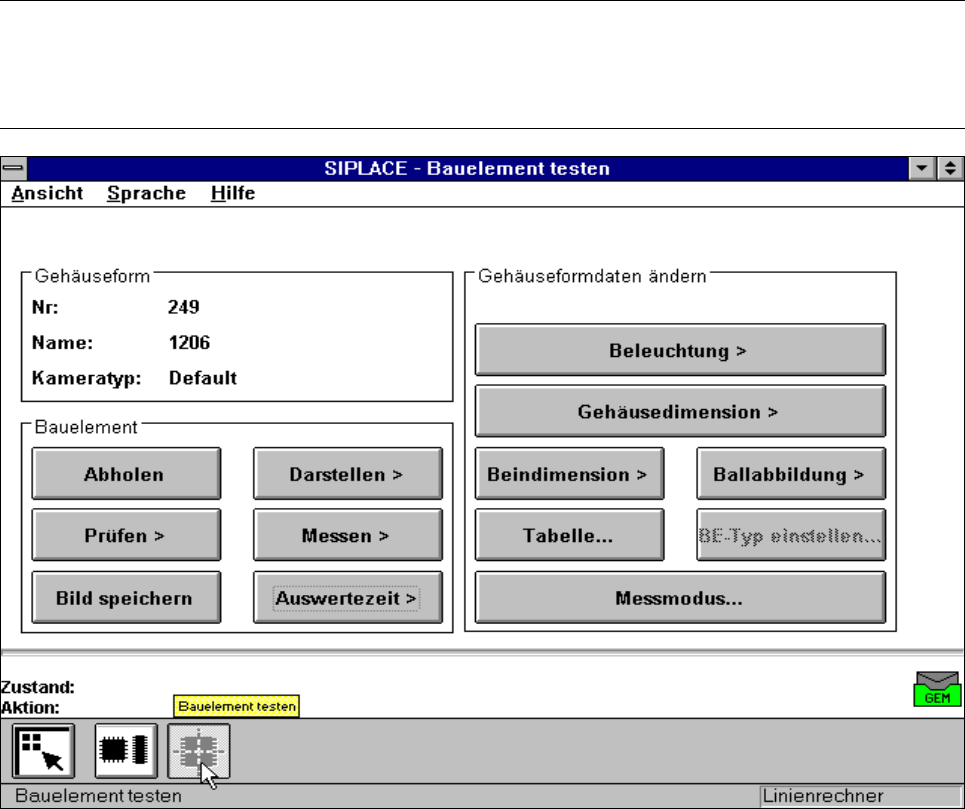

iEUD(OHPHNWHV]WHOpVHPHQRSFLyN
Ebben a menüben lehetõségünk van a következõkre
– a lábdimenziókra,
– a házdimenziókra,
– a "Ball"-leképezési paraméterekre
– a megvilágítási paraméterekre és
– a transzformációs tábla megváltoztatására
– A lábdimenziós paraméterek a következõk
–optikai lábhosszúság x- és y- irányban az elem számára
–optikai lábszélesség x- és y-irányban az elem számára
