5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-48
UTALÁS
A kapcsoló felületek akkor aktívak, hogy ha a kapcsolófelület írott mezõje fekete. Ez azt je-
lenti, hogy a mindenkori funkciót az egérrel való ráklikkeléssel lehet végrehajtani.
A “Jelölés töltés” kapcsolási felület például csak akkor aktív, hogy ha elõtte a listából rák-
likkeltünk egy jelölésre.
A “Jelölõ név megváltoztatása” kapcsolási felület csak aktív, hogy ha betöltöttük a jelölést és
a “Jelölés tárolás” mezõ csak akkor aktív, ha vagy a jelölõ nevet, vagy a jelölés paramétereit
változtattuk meg.
A “Jelölõ teaching” menübõl bármikor átválthatunk az alapmenübe, hogy különbözõ
akciókat, mint például a “Sáv telítése”, stb.-t elindítsuk. A “Jelölõ teaching” menüben a
beállítások megmaradnak, úgy hogy a “Jelölõ teaching” menübe való visszatéréskor ugy-
anazokat a feltételeket találjuk meg ismét. Ha azonban a jelölõ adatokat megváltoztattuk,
vagy egy új jelölést teaching-eltünk és az alapmenübõl aztán az “Elem tesztelés”, “Egyedi
funkciók”, “SITEST”, vagy “Beültetés folytatása” menübe váltunk, akkor a “Jelölõ adatok
tárolása” kiválasztási boksz kerül kinyitásra. Ekkor választási lehetõségünk van, hogy a
megváltoztatott, vagy az újonnan felvett adatokat tároljuk, vagy töröljük.
iEUD $³-HO|O}NLYiODV]WiV´PHQD³-HO|O}DGDWRNWiUROiVD´NLYiODV]WiVLERNV]
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-49
A “Jelölés tárolás” opció kiválasztásával utasítjuk az állomás számítógépet, hogy a
sorszámító-géphez küldje át (továbbítsa) a jelölõ adatokat, ott azokat tárolja és a jelölõszám-
listát aktualizálja.
Az állomás számítógép a jelölt adatokat átküldi a sorszámítógépre. A jelölõszám-listát nem
veszi át a sorszámítógép, mert a megváltoztatott jelölõ adatok alapján saját maga korrigálja
a listát és azután a megváltozott jelölõ adatokkal aktualizálja a többi állomást is. A transz-
formációs táblák helyben maradnak az állomás számítógépen.
³3RUWiONLYiODV]WiV´RSFLy
Ennek az opciónak a segítségével a Portál 1 és a Portál 2 kapcsoló-gombokkal teachportált
választhatunk ki. A standard beállítás a Portál 1.
UTALÁS
A Portál 1 kamerával minden jelölési formát teachingelhetünk. A Portál 2 kamerájával a
teaching korlátozódik a rotáció szimmetrikus jelölésekre (pl. kör, kereszt).
- Pozícionáljuk az egeret a kívánt portálra.
- Klikkeljünk a kapcsológombra. A kiválasztott portál kapcsológombja feketére vált.
iEUD ³$MHO|OpVNLYiODV]WiVPHQ´³3RUWiONLYiODV]WiV´RSFLy
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-50
³0iUNDEHW|OWpV´MHO|OpVEHW|OWpVRSFLy
UTALÁS
A “Jelölés töltés” opció lehívásakor elõször a “Jelölõ adatok tárolása” kiválasztási boksz
kerül bevillantásra, amennyiben elõtte már egy jelölést feldolgoztunk (5.5.3. ábra, 5 - 48 old-
al).

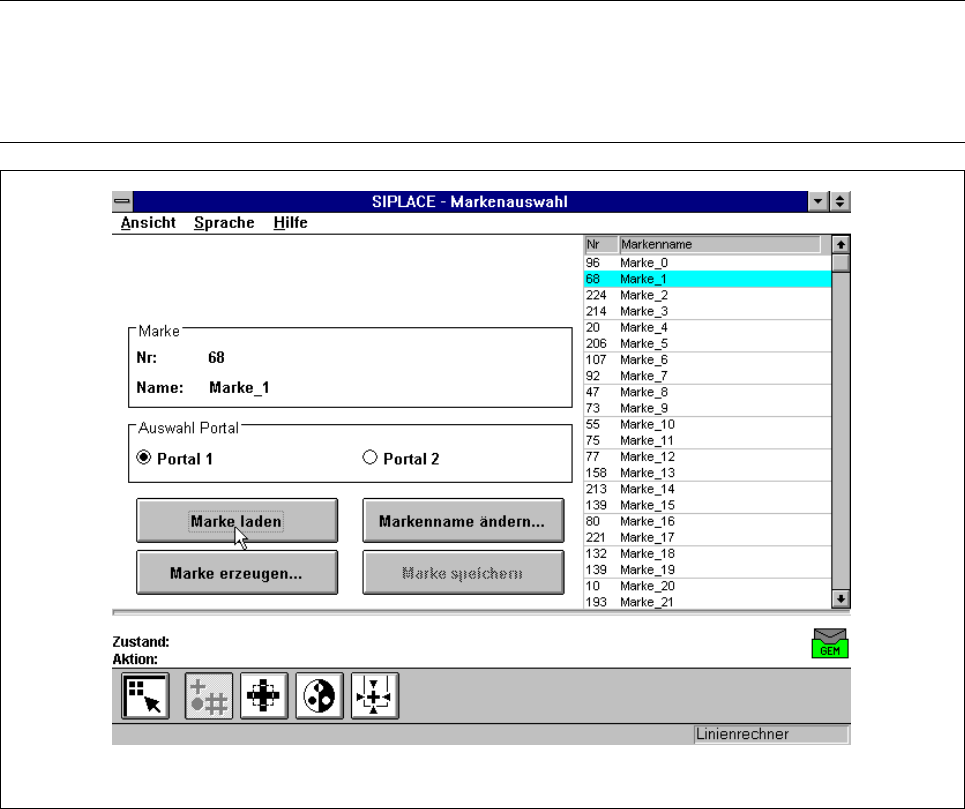

iEUD ³-HO|OpVNLYiODV]WiV´PHQ³0iUNDIHOW|OWpV´RSFLy
Ha tárolni akarunk, akkor a jelölõ adatok a sorszámítógépre kerülnek át. Ezen kívül a
jelölõszám-lista aktualizálásra kerül.
- Válasszunk ki a listáról az egérrel egy meghatározott jelölést. A kiválasztott jelölés cián-
színnel jelenik meg.
- Klikkeljünk a “jelölés feltöltés” felületre. A “Jelölés” kijelzõ mezõben megjelenik a jelölõ
név és a jelölés szám.
Az állomás számítógép lekéri a sorszámítógéprõl a kiválasztott jelölés adatait. A mintastruk-
túra és a keresõ mezõ átkerül a gép kontrollerre, amely ezeket betölti az MVS-rendszer
tárolójába (Down load). Ezután az állomás számítógépben a teaching paraméter struktúrák
megkapják az aktualizált értékeket.
