17 Pipett a áttekintés Használa ti ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 tipus hoz 98/03-as kiadás az SR.404 .xx szo ftververz iótól 17-2

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 17 Pipetta áttekintés

98/03-as kiadás az SR.404.xx szoftververziótól

17-1

3LSHWWDiWWHNLQWpV

17 Pipetta áttekintés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótól

17-2

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 17 Pipetta áttekintés

98/03-as kiadás az SR.404.xx szoftververziótól 17.1 Pipetta kontúr diagramok

17-3

3LSHWWDNRQW~UGLDJUDPRN

A következõ részben az aktuális SIPLACE pipetta kontúr diagramok kerülnek leírásra.

Ezekkel a diagramokkal lehet tesztelni, hogy a meghatározott pipetták az adott beültetési

feladatra alkalmasak-e. A pipetta kontúr diagrammal lehetõség van arra, hogy az elem-ma-

gasság különbséget és a beültetési árnyékot minden beültetési feladat számára megvizs-

gáljuk. Ezzel kideríthetõ, hogy milyen közel lehet például egy elemet egy dugaszhoz

probléma nélkül beültetni.

 'HILQtFLyN

 6]NVpJHVS D UDPpWHUHN

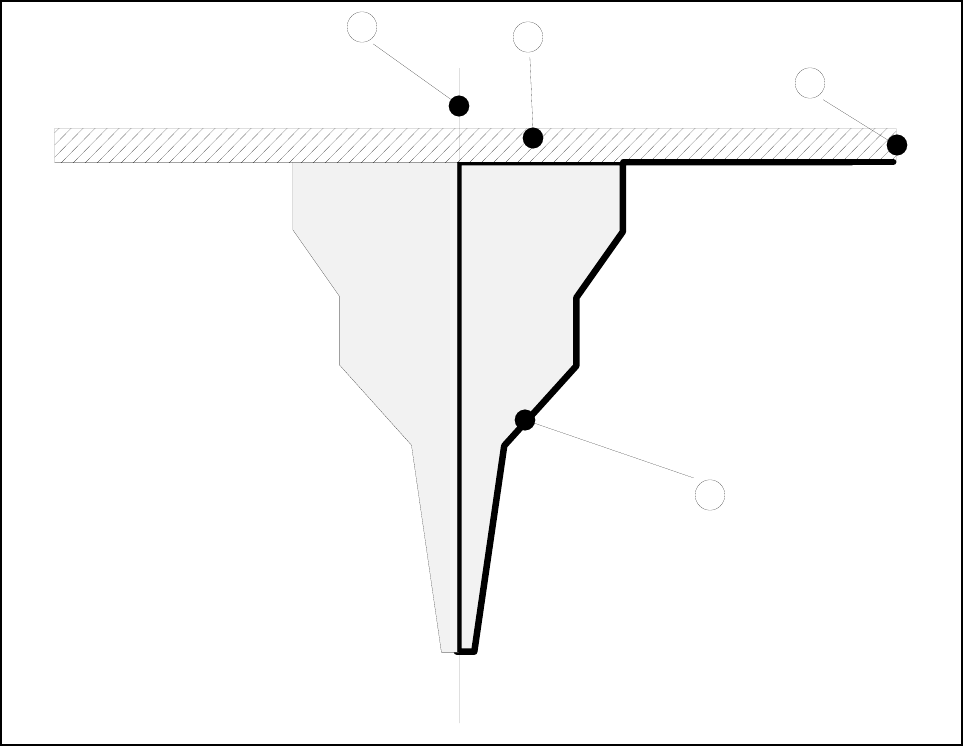

A pipetta kontúr diagramban a következõ paraméterek kerülnek ábrázolásra (lásd 17.1.1

ábra “A pipetták áttekintése”.

iEUD $SLSHWWiNiWWHNLQWpVH

0DJ\DUi]DWDiEUiKR]

1 Pipetta közepe 2 Kódoló tárcsák

3 A kódoló tárcsa külsõ széle 4 Pipetta kontúr
