11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.3 Nyáklap bárkód 98/03-as kiadás az SR.404.xx szoftververziótól
11-18

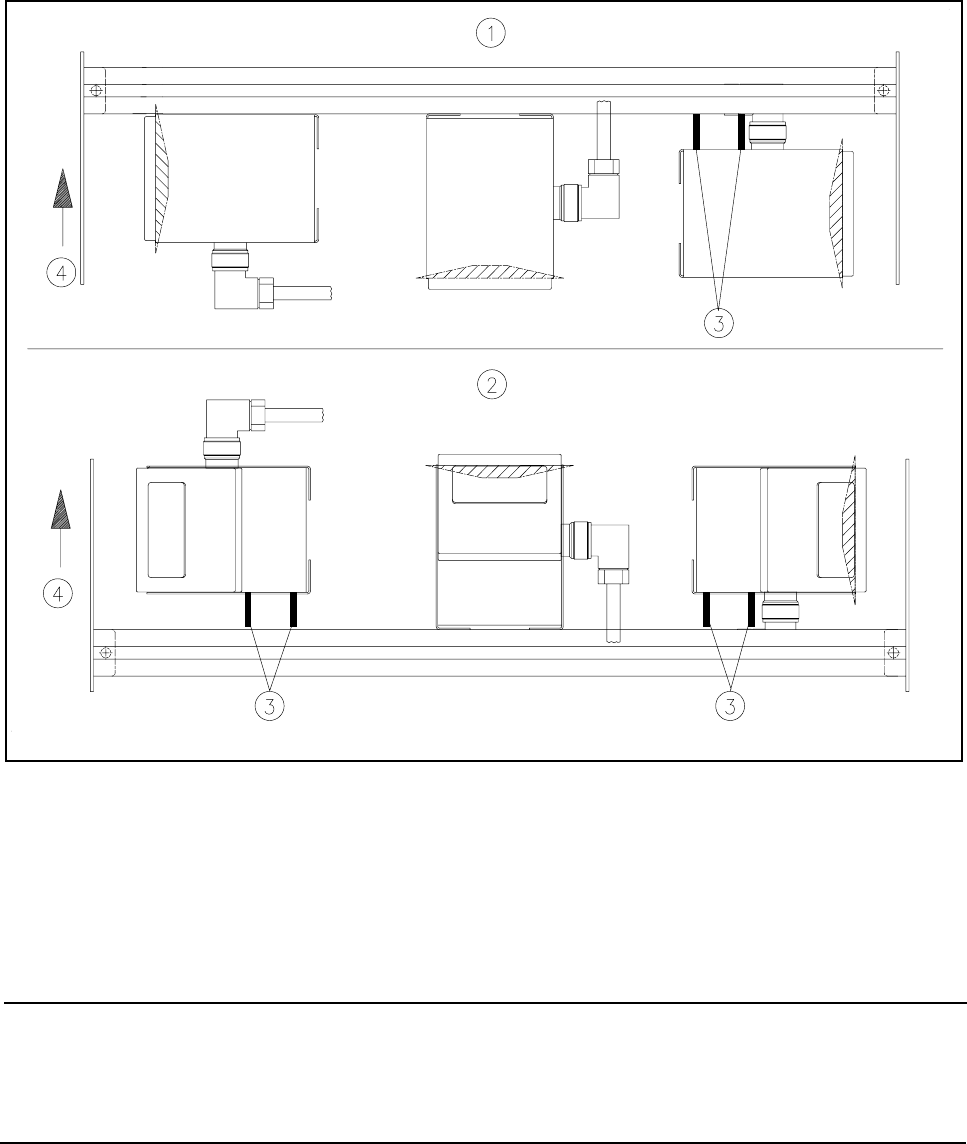

Hogy a bárkód különbözõ elhelyezkedését (függõleges/vízszintes) olvasni lehessen, ennek
megfelelõen lehet a bárkód olvasóz felszerelni. Használjuk ehhez a két vele szállított
távolság csövet.
iEUD $NO|QE|]}ROYDVyLUiQ\RNEHpStWpVH
0DJ\DUi]DWDiEUiKR]
1 Nyáklap bárkód fent 2 Nyáklap bárkód lent
3 Távolság csövek
87$/È6
Ügyeljünk arra, hogy a csatlakozó kábel megfelelõ hosszúságú legyen, hogy az olvasófejet
a profil teljes szélességében el lehessen tolni.
 1\ iNODSEiUNyGNLMHO]pV
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.3 Nyáklap bárkód
11-19

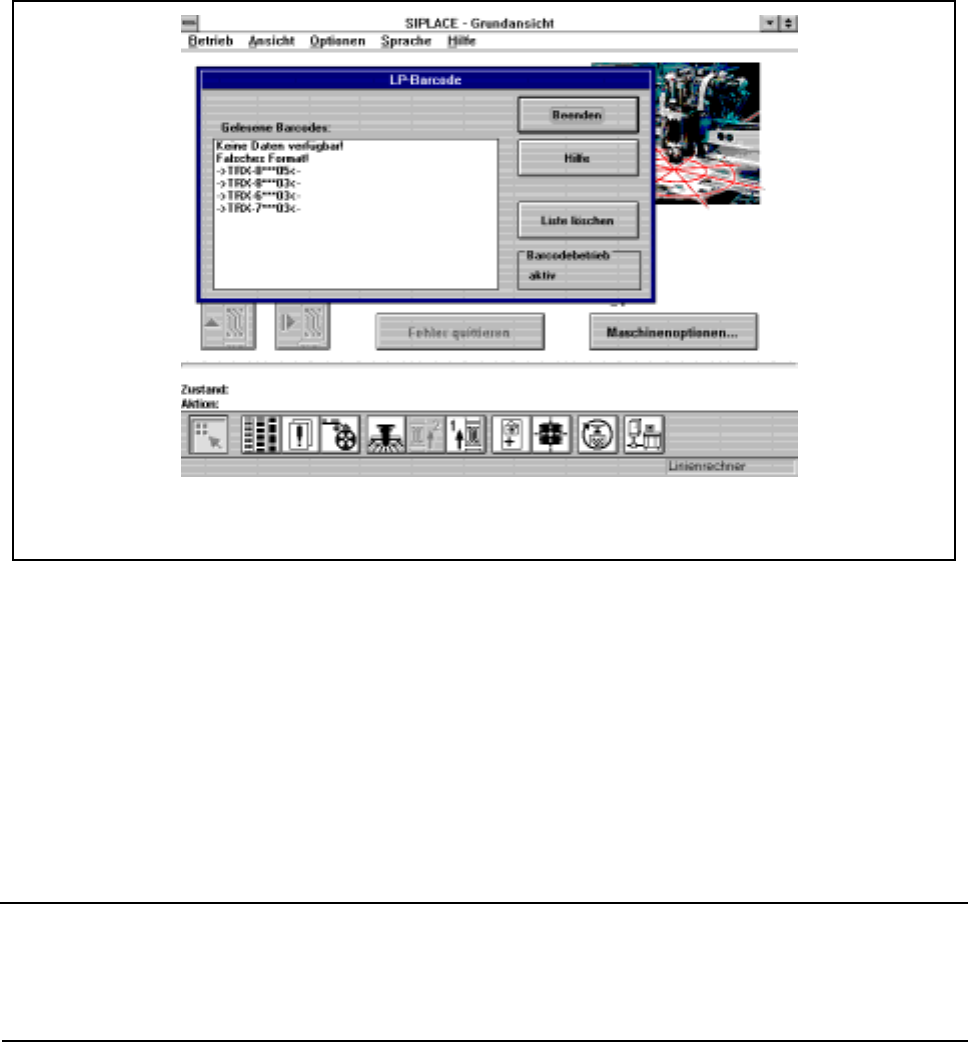

Ebben a menüben az utoljára leolvasott bárkódot a nyáklap bárkód olvasó esetében egy lis-
ta-mezõben ki lehet jelezni. Kiegészítésképpen ábrázolásra kerül, hogy felmerült-e rossz le-
olvasás, start-jelzés, vagy rossz formátum, vagy hogy nem állnak-e adatok rendelkezésre.
- Válasszuk a menü-sorban az Opciók menü Nyáklap bárkód almenüjét.
iEUD 1\iNODSEiUNyGNLMHO]pV
0DJ\DUi]DWDiEUiKR]
1 Listamezõ 2 Státusz kijelzés
- Hogy a listát töröljük, klikkeljünk a lista-törlés kapcsolási felületre.
- A menü ablak státusz kijelzésében a bárkód üzem üzemi állapota kerül kijelzésre. Ez az
üzemi állapot a sorszámítógép által aktiválásra, vagy deaktiválásra kerülhet.
UTALÁS
Ez a menü csak akkor aktív, hogy ha a nyáklap bárkód opció installálásra kerül és a
gépopciókban aktivált.
 0V]DNLDGDWRN
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.3 Nyáklap bárkód 98/03-as kiadás az SR.404.xx szoftververziótól
11-20
1\iNODSEiUNyG
Felbontás legvékonyabb vonalvastagság 0,19 ... 0,3
mm
Olvasási sebesség 600 scans/sec.
Olvasási távolság 60 ... 90 mm.
Olvasóablak 90 mm (max. megengedett bárkód
hosszúság
Az olvasófej hajlása a bárkódhoz 5 ... 10°
Fényforrás Lézerdióda piros 670 nm
1 mW
2 lézervédelmi osztály
Védelem módja IP 65
Olvasható bárkód fajták Code 39
Code 128 /EAN 128
Code 2/5 interleaved
Codabar
2/5 IATA
2/5 INDUSTRIAL
UPC
EAN
Pharma Code
EAN addendum
(továbbiak igény szerint)
Vonalhosszúság > 4 mm
Ennek feltétele, hogy a 300 mm/sec. nyáklap
sebességnél és 600 scan/sec. Scanrátánál 3
leolvasás lehetséges
Kontraszt viszonyok a DIN 66236 szerint >70%
A vonalak nyomtatási színe fekete
sötétzöld
sötétkék
A háttér színe fehér
drapp
sárga
narancssárga
Bárkód hosszúság
(beleértve a két nyugalmi zónát)
< 90 mm
