Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 2. Bevezetés és alapf ogalmak 98/03-as kiadás az SR.40 4.xx sz oftververz iótól 2.1 Az aut omata kijel z õje é s kez elés i elemei 2-3 $ ]DXWRPDW DNLMHO]…
2. Bevezetés és alapfogalmak Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
2-2
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak
98/03-as kiadás az SR.404.xx szoftververziótól
2.1 Az automata kijelzõje és kezelési elemei
2-3
$]DXWRPDWDNLMHO]}MHpVNH]HOpVLHOHPHL
ÈWWHNLQWpV

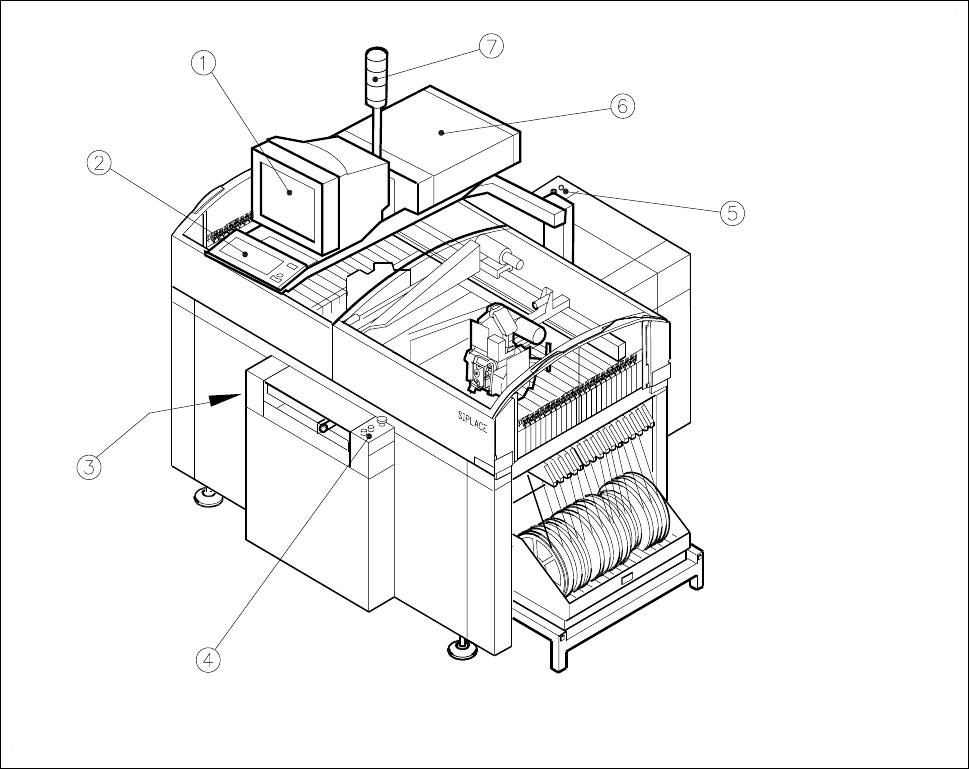

iEUD .LMHO]}pVNH]HO}HOHPHND]DXWRPDWiQ
0DJ\DUi]DWDiEUiKR]
1 Monitor 2 Billentyûzet
3 Fõkapcsoló 4 Kezelõ mezõ elülsõ oldala
5 Kezelõ mezõ hátoldala 6 Számítógép
7 Fõ zavar kijelzõ
2. Bevezetés és alapfogalmak Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
2.1 Az automata kijelzõje és kezelési elemei
2-4
ÈOWDOiQRVPHJMHJ\]pVHN
Minden állomás rendelkezik egy Desktop számítógéppel, 3,5”-os floppydrive-vel és CD-
ROM-mal, egy billentyûzettel, integrált Trackball-lal és egy Touch screen-színes monitorral.
Az automata elülsõ és hátoldalán két kezelõpult tartalmazza az indító és leállító gombot, a
VÉSZ-KI gombot, a kulcskapcsolót és az elemek (chippek) számlálóját.
A kezelõfelület menü beadása vagy a billentyûzettel, a Trackball-lal, vagy a Touch-Screen-
en keresztül történhet, lásd a 2.2 fejezetet A kezelõfelület alapja és felépítése.
),*<(/0(=7(7e6
A gép ajtajait csak az erre megfelelõen kvalifikált személyzet nyithatja ki, mivel az automata
bizonyos részei veszélyes feszültség alatt állnak. Az érvényes baleset-megelõzési és “VDE”
elõírásokat mind e közben szigorúan be kell tartani. Ezek be nem tartása esetén halál, súly-
os testi sérülés, vagy jelentõs anyagi kár jöhet létre.
