Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.1 Pipettacserélõ a 12-es revolverfej számára
11-3
 3LSHWWDFVHUpO}D HVUHYROYHU IHMV]iPi UD
 ÈWWH NL QW p V
A pipettatcserélõt a SIPLACE 80S-20/80F
4
automatákban helyeztük el. Revolverfejenként egy pi-
pettacserélõre van szükség. Ez egy modulárisan felépített egység és minimum 1 és maximum 7
tárból áll. Ezeken a tárakon található egyenként 12 pipetta-garázs (lásd 11.1.2 ábra). A tárak egy
közös hordozón (tartón) helyezkednek el, amely a nyáklap továbbítás és a bevezetõ modulok
közötti térségben helyezkedik el. (Lásd 11.1.1 ábra). A tárak helyzete egymáshoz képest két-két
stifttel került rögzítésre.

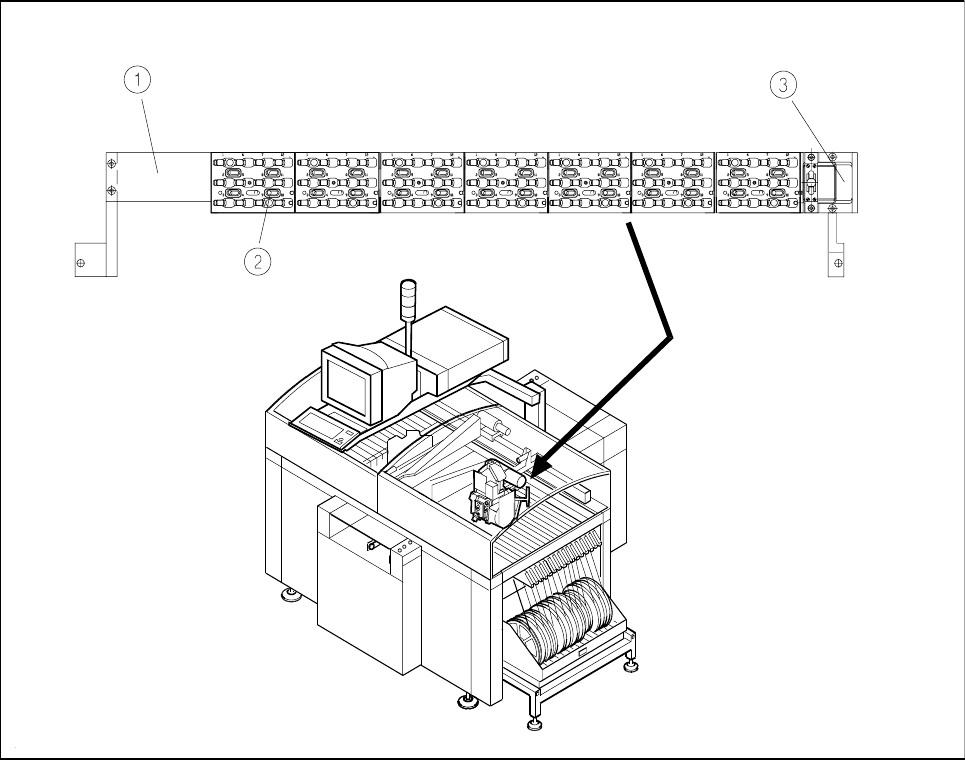

iEUD %HpStWpVKHO\HSLSHWWDFVHUpO}D6,3/$&(6DXWRPDWiEDQ
0DJ\DUi]DWDiEUiKR]
1 Tartó (hordozó) 2 Tár
3 Ledobó pozíció
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótó
11.1 Pipettacserélõ a 12-es revolverfej számáral
11-4
 0V]DNLDGDWRN
 0 N|GpVLPyG
A pipettacserélõ egyes tárain egy-egy pozíció jelölés található a helyzetfelismerés céljából.
A tárak egyes álláshelyei a pipettacserélõn 1-tõl 7-ig számozottak. Az egyes pipetta-garázsok a
mindenkori tárakban 1 -tõl 12-ig számozottak (lásd 11.1.2 ábra).
87$/È6
Külön tárakat a Siemens PLEA 1E-vel folytatott megbeszélés alapján gyártathatók és ezek külön
jelzést kapnak.
A pipetták helyzetrögzítése a garázsokban egy kulcslemezzel történik, amely 6 mm-es tengelyben
mozgatható. A lemez állításának megfelelõen a pipetták vagy kapcsozásra kerülnek, vagy szaba-
dok.
A lemez mozgása minden tár, ill. minden pipetta számára egyidejûleg egy pneumatikus henger
segítgségével történik. Mindegyik pipetta egyidejûleg szabad, vagy rögzített.
Ha nem történik éppen pipetta csere, akkor a lemezkulcs mindig a “Zárva” állásban van.
$SLSHWW DpUNH]WHWpVH
- -A revolverfej z-tengelye lefelé megy
- -A kulcslemez elindul
- -A z-tengely felfelé megy
Pipetta cserélõ a revolverfej számára
Beépítés hely (hosszúság x szélesség x ma-
gasság
560 mm x 60 mm x 46 mm
A pipetta garázsok száma min. 12 / max. 84
Felszerszámozható pipetta típusok 7xx
A lemez nyitása és zárása < 200 ms
A ledolbótartály volumene kb. 50 pipetta
Pneumatika 5.5-es pneumatika ellátó vezeték
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.1 Pipettacserélõ a 12-es revolverfej számára
11-5
$SLSHWWDOHKHO\H]pVH
- -A kulcslemez elindul
--A z-tengely lefelé halad
- -A kulcslemez bezár
- -A z-tengely felfelé halad

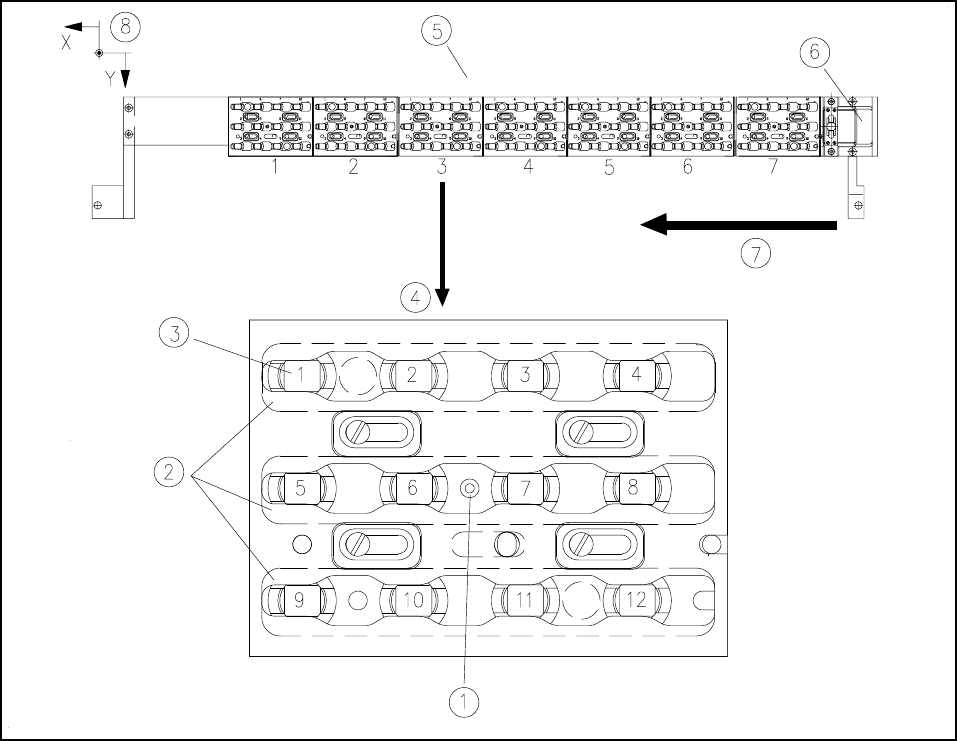

iEUD ÈWWHNLQWpVWiUpVSLSHWWDJDUi]VRN
0DJ\DUi]DWDiEUiKR]
1 Pozíciós jelölés 2 Kulcslemez
3 Pipetta garázs 4 Tár
5 Pipetta cserélõ 6 Ledobó pozíció
7 Továbbítási irány
$KLEiVSLSHWW DOHGREiVD
- -A ledobó pozícióban a z-tengely 14 mm-es löketre áll be.
- -A z-tengely felfelé emelkedik és a pipettát egy rúgós drót lehúzza a szegnyeregrõl.
