Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.5 Flip-Chip vizuális modul
11-27

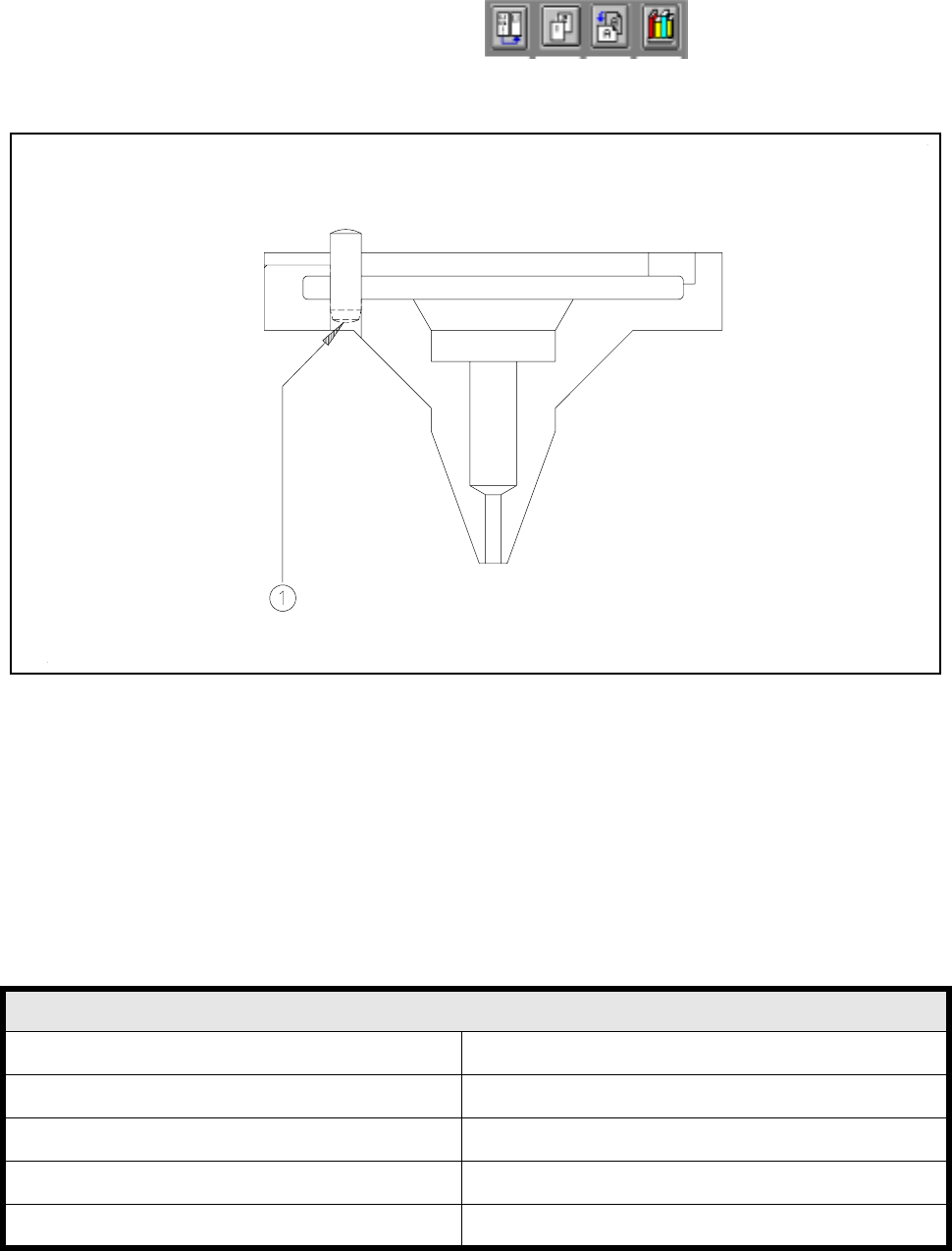

  3LSHWWDDIOLSFKLSKH]WtSXV
iEUD WtSXV~SLSHWWD
0DJ\DUi]DWDiEUiKR]
1 Stift alsó oldal feketítve
 0V]DNLDGDWRN
3LSHWW DDWtSXV~)OLSFKLSV]iPiUD
Külsõ átmérõ 1,8 mm
Beszívó átmérõ 1,0 mm
Beszívó felület 0,8 mm
2
Színjelölése Nincsen
Anyag PETP Ertalyte fekete
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.5 Flip-Chip vizuális modul 98/03-as kiadás az SR.404.xx szoftververziótól
11-28
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.6 Kerámia szubsztrátum centrírozása
11-29
 .HUiPLDV]XEV]WUiWXPFHQWUtUR]iVD
 ÈOWDOiQRVWXGQLYDOyN
A kerámia szubsztrátum centrírozást mechanikusan és optikailag lehet elvégezni.
Az optikai centrírozásnál a jelöléseket normál megvilágítással, vagy ferde megvilágítással
lehet felismerni.
  /HKHWVpJHVFHQWUtUR]iVLPyGRN
A kerámia szubsztrátumok számára a következõ centrírozásokat lehet a gépadatok közé
továbbítási módként bejegyezni (real.ma).
 0HFKDQLNXVFHQWUtUR]iV
 ÈOWDOiQRVWXGQLYDOyN
A mechanikus kerámia szubsztrátum centrírozás akkor kerül alkalmazásra, ha a kerámia
szubsztrátum pozíció stabil és anyag kímélõ legyen x- és y- irányban. A kerámia szubsztrá-
tumot a szubsztrátum széléig beültetni is lehet.
 $Q\iNODSRNRQW|UWpQ}NHU iPLDV]XEV]WUiWXPFVH U pMH
- Dugaszoljuk a pneumatika vezetéket és az elektromos csatlakozó vezetéket (lásd 1.
pont a 11.6.1 ábrán).
- Távolítsuk el a kerámia szubsztrátum centrírozást (lásd 2. pont a 11.6.1 ábrán).
- Szereljük le a kerámia szubsztrátum centrírozás alapját (lásd 3 pont a 11.6.2 ábrán).
- Távolítsuk el a három kapocsrészt (lásd 4 pont a 11.6.2 ábrán) és szereljük fel a szten-
derd kivitelt erre a helyre.
- Szereljük fel az alacsony tartószöget (lásd az 5a és 5b pont a 11.6.1. ábrán).
- Állítsuk be a nyáklap nagyságát (lásd 6 pont a 11.6.1 ábrán).
- Editáljuk a Sitest segítségével a mindenkori továbbítási módot a gépadatokba (lásd a
táblázatot a 11.6.2 részben).
- A “Egyedi funkciók” kezelését lásd a jelen használati utasítás 4.4 részében.
7RYiEEtWiVLPyG &HQWUtUR ]iV
4 Mechanikus szubsztrátum centrírozás normál világítással
5 Csak ferde megvilágítás Y-kapcsozással
6 Mechanikus szubsztrátum centrírozás ferde megvilágítással
