9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.7 6-os revolverfej (8000) 98/03-as kiadás az SR.403.xx szoftververziótól
9-86
 $V]HOHSHNYiNXXPI~YyOHYHJ}WLV]WtWiVD
 $ V]HOHSWRNRNNLYpWHOH
- Az érintett portált a revolver beültetõ fejjel vigyük el a nyáklap továbbító fölött.
- Kapcsoljuk ki az automatát és szakítsuk meg a hálózati csatlakozást.
- Szakítsuk meg a sûrített levegõellátást.
- Az érintett elemcsere asztal közepérõl vegyünk le több elem továbbítót.
- Kézzel óvatosan toljuk ki a portált koccanásig.
Attól függõen, hogy mely egységnél lépett fel a hiba, a csillagot egy meghatározott szögben
kell elfordítanunk, hogy az érintett szelepet kivehessük és tisztíthassuk:
+LEDD]pUNH] WHWpVEHOWHWpVHJ\VpJQpO
Ez az egység az 1. csillagállomáson található (lásd 1. poz. a 9.7.8 ábrán). Fordítsuk a csil-
lagot óvatosan ujjunkkal 15°-ba az óramutató ellenkezõ járásban. A 15° megfelel egy fél csil-
lag pozíciónak.
+LEDDOHGREiVHJ\VpJpQpO
Ez az egység a 3-as csillagállomáson található. (Lásd 3. poz. a 9.7.8. ábrán). Az ujjunkkal
óvatosan fordítsuk el a csillagot 75°-kal az óramutatóval ellenkezõ járásban. A 75° két és fél
csillagpozíciónak felel meg.
iEUD $RVFVLOODJSR]tFLRQiOiVDDV]HOHSWRNNLYpWHOpKH]
-0DJ\DUi]DWDiEUiKR]
1 Az „érkeztetés/beültetés” egység pozíciója 3 A „ledobás” egység pozíciója
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.7 6-os revolverfej (8000)
9-87
- A szeleptoknak az 1 csillagpozícióban kell lennie, ahhoz, hogy le tudjuk venni. Olyan
helyzetben kell, hogy álljon hogy az ujjunkkal könnyedén meg tudjuk fogni a szeleptok
fejét.
- A hüvelykujjunkkal és a mutatóujjunkkal fogjuk meg a szeleptok fejét (3) (lásd 9.7.9 ábra)
és húzzuk ki azt a szelepházból (2) (Lásd 9.7.9 ábra). Elõször egy enyhe ellenállást
érzünk. Utána viszont a szeleptok könnyedén kihúzható.
87$/È6
A szeleptok kihúzásához ne vegyünk igénybe fogót, hogy a szeleptok-fejet nehogy meg-
sértsük.
 $ V]HOHSHNWLV]WtWiVD
- A szelepház furatát tisztítsuk le (2) (9.7.9 ábra) mûanyag kefével (átm. 6).

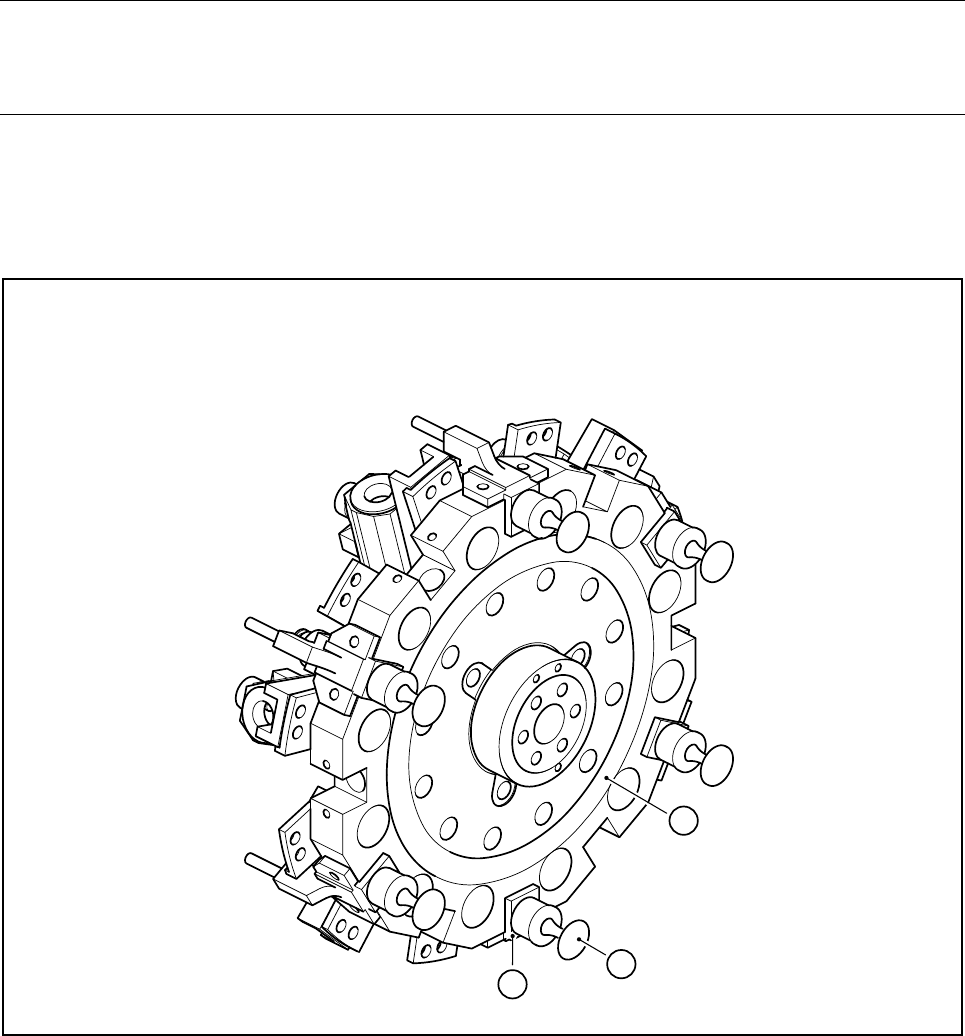

iEUD .RPSOHWWFVLOODJ
-0DJ\DUi]DWDiEUiKR]
1 Komplett csillag
2 Szelepház
3 Szeleptok (aljzat)
1
3
2
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.7 6-os revolverfej (8000) 98/03-as kiadás az SR.403.xx szoftververziótól
9-88
- Tisztítsuk le a szelepaljzatot (1) (9.7.10. ábra) száraz, tiszta kendõvel.
),*<(/0(=7(7e6
A szeleptok (aljzat) tisztításához soha se használjunk alkoholt, tisztító, vagy oldószert.
Ezek a szerek károsítják a szeleptok O-gyûrûit és ezáltal funkcionális zavarok jöhetnek
létre.
- Különösen ügyeljünk arra, hogy a szeleptok beszúrása (2) (lásd a 9.7.10. ábra) zsír-
mentes legyen.
- Vigyünk fel kevés ISOFLEX TOPAS NCA52-kenõzsírt szöszmentes kendõre és eny-
hén kenjük be ezzel az O-gyûrûket (3) és a Viton-O-gyûrût (4). Ügyeljünk a arra, hogy
némi kenõzsír a horonyba is jusson.
- Toljuk a szeleptokot (3) (lásd 9.7.9 ábra, 9 - 87. oldalon) vissza a szelepházba (2) (Lásd
9.7.9. ábra - 5 - 87 oldalon) egészen koccanásig.
Különösen ügyeljünk arra, hogy a tokok (aljzatok) a behelyezéskor ne akadjanak meg,
mert ezzel kárt okozhatnak a szelepház furatában.
- Végezetül végezzünk vákuum-tesztet.

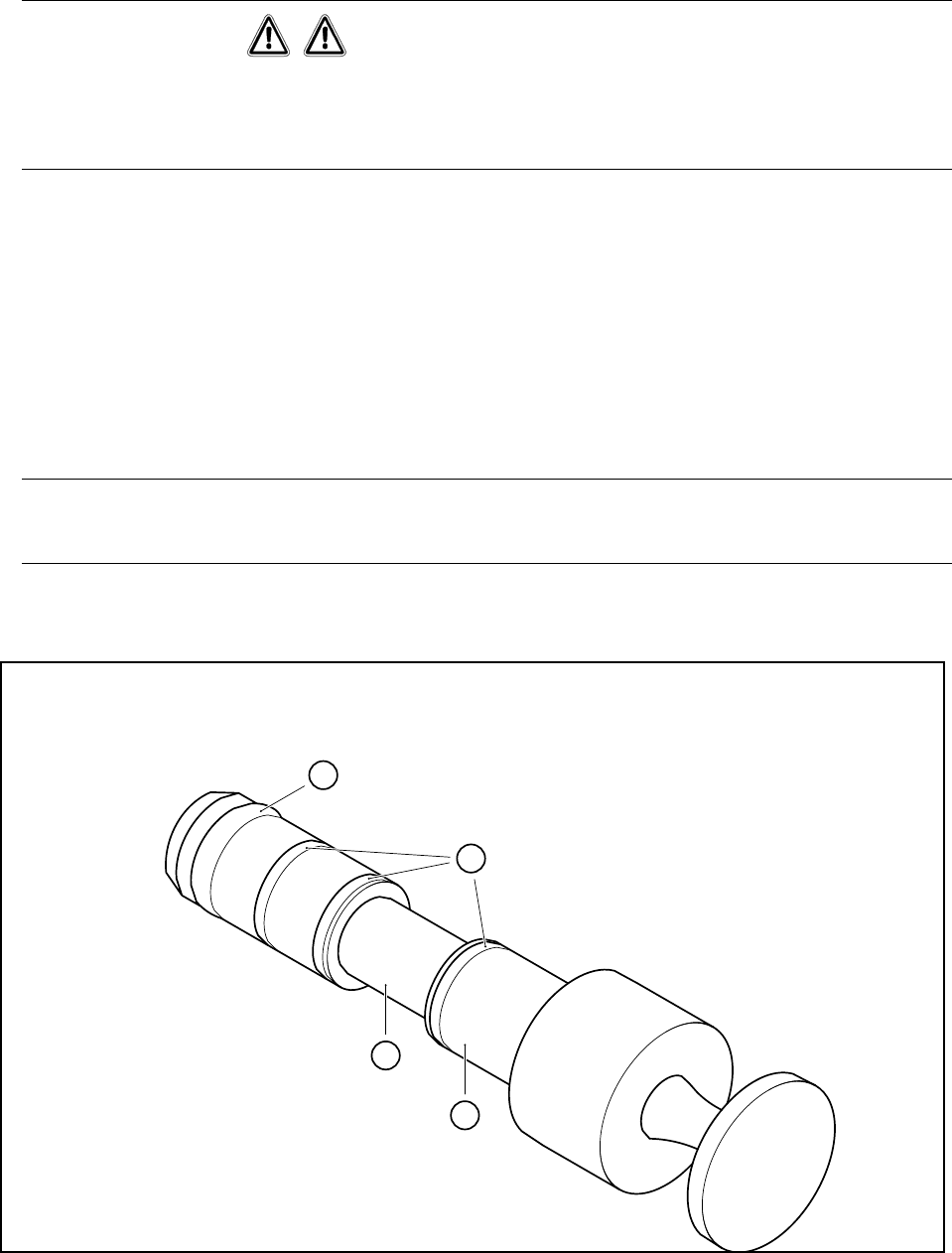

iEUD$V]HOHSWRNWLV]WtWiVDpV]VtU]iVDDRVIHMHQ
0DJ\DUi]DWDiEUiKR]
1 Szeleptok 2 A beszúrás zsírmentes legyen
3 Az O-gyûrûket és a hornyot enyhén zsírozzuk 4 Viton O-gyûrû 3x1 (fekete)
1
2
3
4
