5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-84

 ³(OHPiEUi]ROiV´RSFLy

UTALÁS

Mielõtt erre az opcióra klikkelünk, már be kellett töltenünk egy házforma számot.

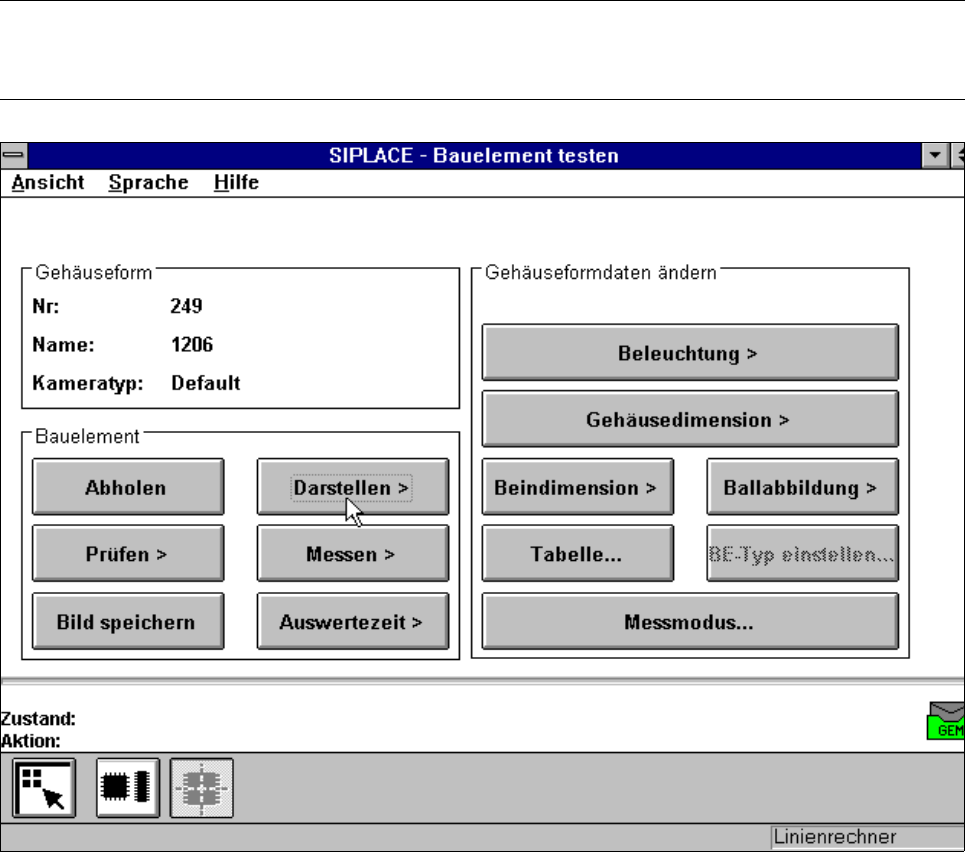

iEUD $]³(OHPWHV]WHOpV´PHQD]³(OHPiEUi]ROiV´RSFLy

Ennek az opciónak az aktivizálása esetén a következõ akciók indulnak:

- A teach-parancs letevése

- A vizuális rendszer a szintetikus leírásból generálja az elem külsõ kontúrjait

- A videobild valós kameraképpel és a rávillantott modellel megjelenik a képernyõn

- A fejléc bevillantásra kerül kommentárokkal együtt.

A kezelõ ekkor megvizsgálhatja vizuálisan, hogy a szintetikus leírás megegyezik-e a reális

képpel.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-85

iEUD $]³(OHPWHV]WHOpV´D]³(OHPiEUi]ROiV´YLGHyNpS

Az ESC-vel befejezzük a funkciót. A videókép elkapcsolásra kerül és az “Elem-tesztelés”

menü ismét megjelenik.

GF-Nr. = 5BE darstellen

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-86

 ³(OHPHOOHQ}U]pV´RSFLy

UTALÁS

Ez az opció csak akkor aktiválható, ha elõtte betöltöttünk egy házforma számot és az elem

már elhozatalra került.

Amennyiben egy elemet optikailag nem centrírozunk, akkor lehetõségünk van arra, hogy a

centrírozási folyamatot ezzel az opcióval ellenõrizzük. A mérési eredmény optikailag megje-

lenik a képernyõn, a mérési eredmények nem kerülnek tárolásra.

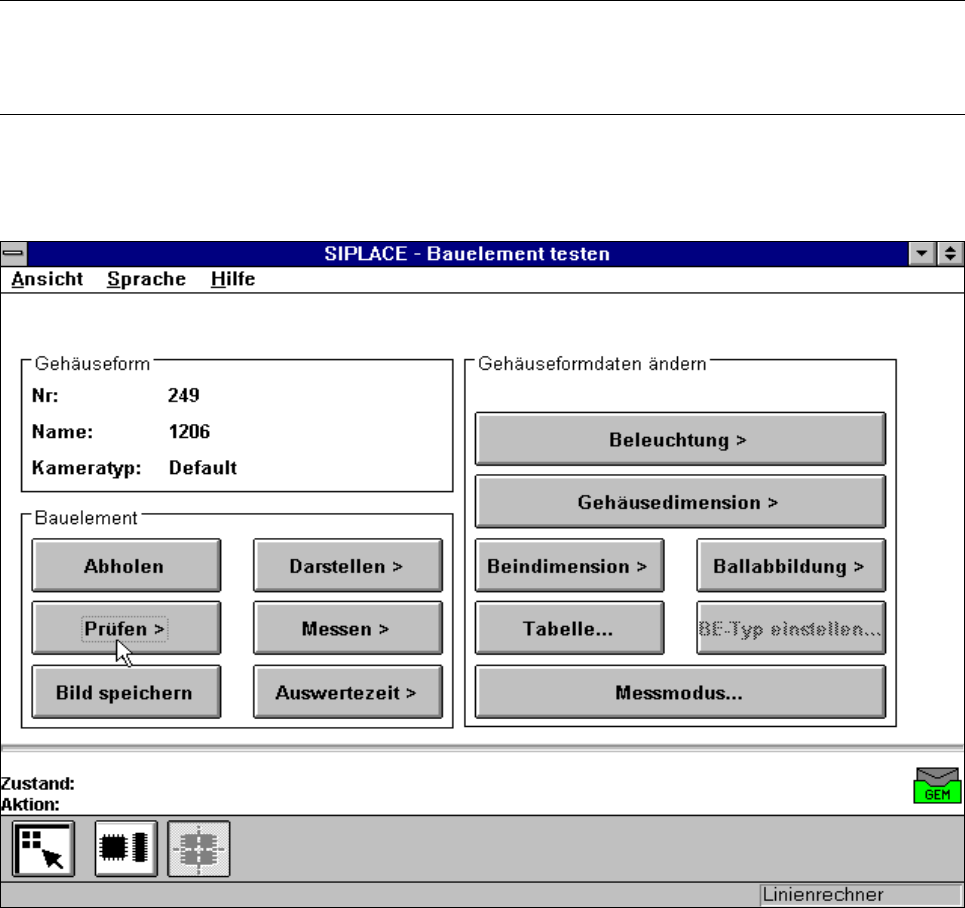

iEUD $ ]³(OHPW HV]WHOpV´PHQD]³(OHPYL]VJiODW´RSFLy

Ennek a funkciónak az aktivizálásakor a következõ akciók indulnak:

- A mérési folyamat aktiválásra kerül,

- A videókép megjelenik a képernyõn,

- Bevillanásra kerül a fej- és a lábléc
