0 Elõszó Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
0.3 A SIPLACE 80 beültetõ automata felállítása 98/03-as kiadás az SR.404.xx szoftververziótól
0-26
 $ODSR]iVWDODM
Ügyelni kell arra, hogy a gépet szilárd és nem vibráló talajra állítjuk fel. A talaj egyenetlen-
ségeit az állítható lábakkal lehet kiegyenlíteni. A megengedett felületi terhelés legalább 1000
km/m
2
legyen.
 6]iOOtWiV
A szállítás a gyárból történik a billentyûzet, az elemtartó asztal és a monitor részegységei
nélkül. Ezeket a részegységeket az üzem behelyezés elõtt fel kell helyezni a gépre.
A mozgatáshoz és felállításhoz villástargoncát, vagy vontatókocsit kell használni, amelyek
villa hosszúsága legalább 2 m. A villástargonca kiindulási pontjait a 0.3.1 ábrán nyilak mu-
tatják.
 6UtWHWWOHYHJ}FVDWODNR]iV
Az értékek megtalálhatók a 0.2 szakasz “Mûszaki adatok” táblázatában.
Az értékek elérhetõk a következõkkel:
-Olajmentes kompresszorokkal, pl. Atlas Copco ZR4 típus
-Sûrített levegõ mosószárítóval
-Finom szûrõvel az X sorozatból, pl. a Zander cégtõl
 )HOiOOtWiV
A távolság az egyes állások között a nyáklap továbbításnál mindenkor 1 és 3 mm
között legyen.
Hogy biztosítani lehessen a nyáklapok súrlódás mentes továbbítását, az egyes állások
egyenes vonalban illeszkedjenek egymáshoz. Ezt egy kifeszített cérna, vagy pedig egy
beállító lemez segítségével lehet elérni.
A lábakat úgy állítsuk be, hogy a nyáklap továbbító szalag magassága 830 mm legyen
a talaj fölött.
Egy gép vízszintezõ segítségével állítsuk be az egyes állások horizontális helyzetét,
amely 0.02 mm/m pontosságú legyen.
Végezzünk ellenõrzõ mérést a lábaknál és ezután nézzük meg a gép helyzetét, és
amennyiben szükséges, korrigáljuk azt. Az állások lábai egyenletesen helyezkedjenek
el.
VIGYÁZAT!
Távolítsunk el minden szállításhoz alkalmazott biztosítékot a gépbõl.
A szükséges villamossági, mechanikus és pneumatikus csatlakozásokat a mûszaki ada-
toknak megfelelõen hozzuk létre (lásd 0.2 szakasz “Mûszaki adatok”).
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 0 Elõszó
98/03-as kiadás az SR.404.xx szoftververziótól 0.4 A gépcsoport áttekintése
0-27
 $JpSFVRSRUWiWWHNLQWpVH
 $6,3/$&(6WHOMHVNpSH

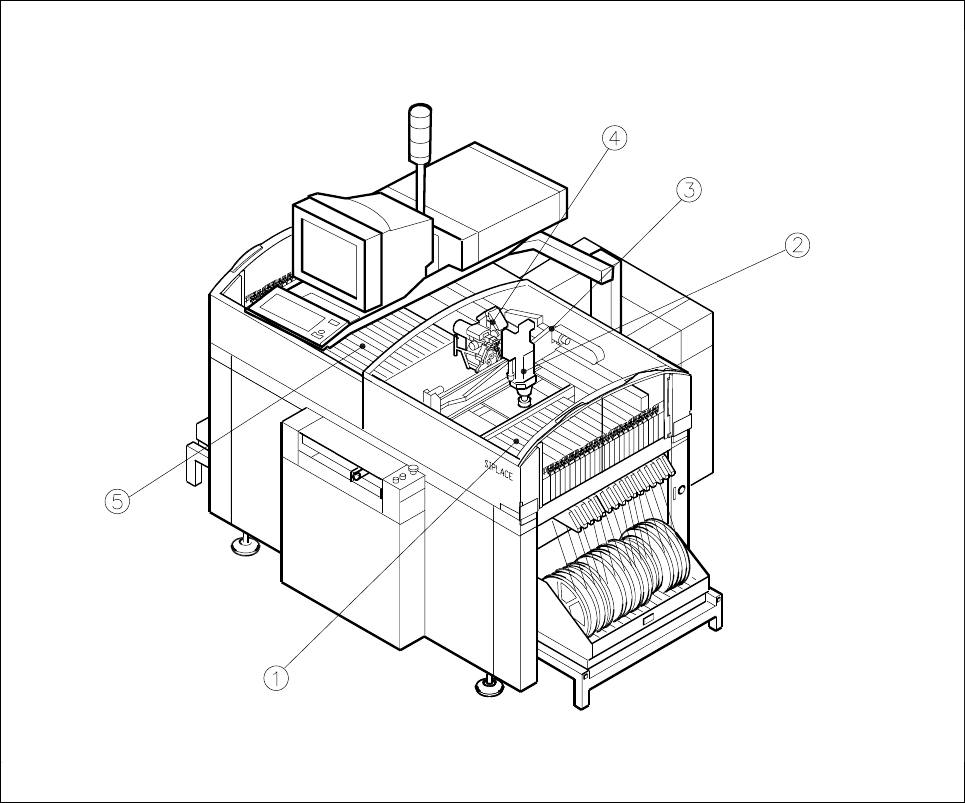

iEUD $6,3/$&(6WHOMHVNpSH
0DJ\DUi]DWDiEUiKR]
1 Beállító-hely 1 2 12-es revolverfej portál 2
3 12-es revolverfej portál 1 4 Beállító-hely 3
0 Elõszó Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
0.4 A gépcsoport áttekintése 98/03-as kiadás az SR.404.xx szoftververziótól
0-28
 $6,3/$&()WHOMHVNpSH

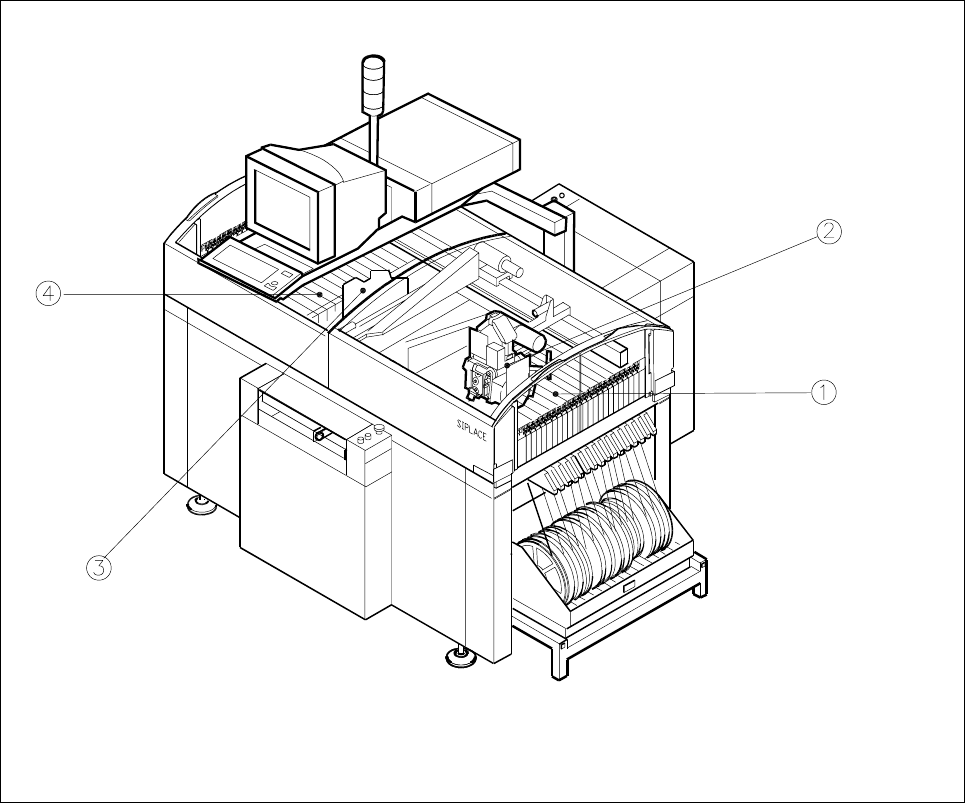

iEUD 6,3/$&()WHOMHVNpSH
0DJ\DUi]DWDiEUiKR]
1 Beállító-hely 1 2 IC-beültetõfej
3 Portál 1 4 12-es revolverfej
5 Beállító-hely 3
