5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-56
iEUD $³-HO|O}WHDFKLQJ´PHQ³6WDQGDUGpUWpNHNNHOYDOyWHDFKLQJ´YLGHyNpS
UTALÁS
Amennyiben mégis alacsony egyértelmûségi értékkel rendelkezõ jelölést kívánunk
használni, akkor ügyeljünk a jelölés jó minõségi értékére (lásd “Opció-tesztelés” 5 - 67. ol-
dal).
Ha ezen kívül a minõség is rossz, akkor inkább válasszunk egy más jelölést (a jelölések
elõállításának kritériumait lásd 5.2.5 részben, az 5 - 23 oldaltól).
- Az irány-gombokkal a kamera pozíciót változtatjuk meg.
- Az 1... 6 számok beadásával variálhatjuk a lépéstávolságot.
- A RETURN-nál megismételjük a teaching eljárást.
- Az ESC-vel befejezzük a teaching eljárást. A videókép elkapcsolásra kerül és ismét a
“Jelölés teaching” menü kerül be.
teachen
1..6 : x/y-Schritt.
Marke-Nr. = 8 Eindeutigkeit = 70
Ret :
Standardwerte
x/y - Schrittw. = ...
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-57
³1DJ\IRN~N|]HSHVpVDODFVRQ\IHORV]WiV´RSFLyN
Amennyiben ezek közül az opciók közül választotta valamelyiket,
- akkor a menü elkapcsolásra kerül,
- a videókép jelöléssel és jelölõmezõvel jelenik meg,
- a fej- és lábléc kerül bevillantásra, kommentárral, mérési eredménnyel, billentyûzet
kiosztással és parancs szekvenciákkal.

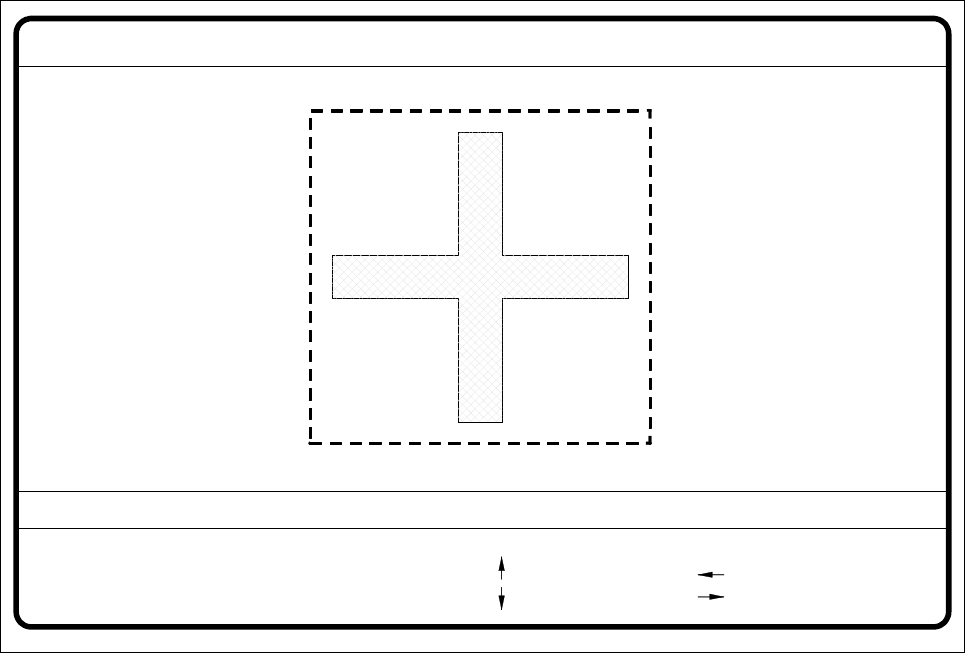

iEUD ³-HO|OpVWHDFKLQJ´PHQ³-HO|O}PH]}PHJYiOWR]WDWiVD´YLGHyNpS
- Az iránygombokkal a kamera helyzetét variálhatjuk. A lépéstávolságot az 1... 6 számok
beadásával lehet meghatározni.
- A “+” és “-” jelekkel a jelölés határokat lehet eltolni és egyidejûleg teachingelni. Eközben
az üres gombbal átkapcsolunk vízszintes és függõleges irányba. A mezõ
lépéstávolságát a TAB-gombbal 1 pontról 10 pontra és fordítva tudjuk átkapcsolni.
- A “RETURN”-nel a teaching eljárást indítjuk el.
Mérési eredményként megjelenik az egyértelmûségi érték. Ez
0 = nem elegendõ, és
100= nagyon jó megkülönböztethetõség
között variálódhat.
Tapasztalatok alapján a minimális érték legalább 60 legyen, amit elérünk.
Ismételjük meg többször a teaching eljárást megváltozott mezõnagyságok esetében. Ez-
zel optimálissá tehetjük az egyértelmûségi mutatót. A jelölõmezõ nagyság csökkentése oly-
an dimenziókra, amelyek kisebbek, mint a jelölés, növelik az egyértelmûségi értéket, miután
a jelölõ végek például forrasztásból visszamaradt lakk esetén rossz reflexiós tulajdonságot
mutatnak. A mezõt azonban ne válasszuk túl kicsire se, mert ez szintén elõnytelenül hat ki
a jelölés egyértelmûségére.
Marke-Nr. = 8 Eindeutigkeit = 70
Blank: hor./vert.
- : kleiner
Tab : Feld-Schritt
Templ. hohe Aufl.
1..6 : x/y-Schritt.
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
x/y - Schrittw. = ...Richtung = ...
Feld-Schritt = ...
Ret: teachen
+ : größer
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-58
Az ESC-vel elhagyhatjuk ezt az opciót.
UTALÁS
Amennyiben mégis alacsony egyértelmûségi értékkel rendelkezõ jelölést kívánunk fel-
használni, akkor ügyeljünk a jelölés jó minõségi értékére (lásd “Tesztelés opció” 5 - 67 oldal).
Ha ezen kívül a minõség is rossz, akkor inkább válasszunk egy másik jelölést (lásd a
jelölések elõállításának kritériumai az 5.2.5. részben, 5 - 23 oldaltól).
Egy már meglévõ jelölés változtatása
Minden teaching eljárásnál a centrírozó offszettet nullára helyezzük. Egyébként az optikai
centrírozás a jelölõ struktúra határokkal nem korrekt. Ez meghamisítaná a mérési ered-
ményt.
³.HUHVpV´RSFLy
A keresõ mezõ egy szabadon választható mezõ a kamera képmezõjén belül.
UTALÁS
- A nagyságot úgy választjuk meg, hogy a keresõ mezõ mindenképpen vegye figyelembe
a nyáklap pozícionálás toleranciáit.
- Ügyeljünk arra, hogy ne kerüljön más struktúra a keresõ mezõn belülre, mivel ez fele-
slegesen megnehezíti a jelölés újra azonosítását.
- Többször ismételjük meg a tesztet a megváltozott keresõmezõ nagyság esetében
Bizonyos körülmények között esetleg az egyértelmûségi értéket is ezzel optimálissá
tehetjük.
A “Keresõ mezõ” opció kiválasztásakor
- a menü elkapcsolásra kerül,
- a teaching-eljárás elkezdõdik,
- a videókép a jelöléssel és a jelölés struktúrájával jelenik meg,
- a fej- és lábléc bevillantásra kerül kommentárral, mérési eredménnyel, billentyûzet kiosz-
tással és parancs szekvenciával.
