Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók

98/03-as kiadás az SR.404.xx szoftververziótól

11.2 Pipettacserélõ az IC-fej számára (ICPW20)

11-11

iEUD $SLSHWWDFVHUpO}iW WHNLQW pVH

0DJ \DUi]D WD  iEUi KR]

Pozíció jelölés

Pipetta garázs

Ledobótartály

Pipetta cserélõ

A gép nullapontja

1 tár (sztenderd)

2 - 4-ig tár (opcionálisan)

- Az egyes tárakon a helyzetfelismerés céljából mindig található pozíció jelölés

- A tárak egyes álláshelye 1-tõl 4-ig számozottak.

- Az egyes pipetta garázsok az egyes tárakban 1-5-ig számozottak

- A pipetták helyzet rögzítése a garázsokban rugós kampóval történik. Az IC-fej tengely

fordulási irányának megfelelõen a pipetták vagy kapcsozott, vagy szabad állapotban

vannak.

 .DUEDQWDUWiVLpVNH]HOpVLXWDVtWiV

- A pipetták behelyezésére, ill. cseréjére használjunk pipetta kivevõ szerszámot (lásd

9.6.6 rész, a jelen használati utasításban).

- A pipetta cserélõt olyan módon tisztítsuk, ahogy a jelen használati utasítás 9.3.7

részében azt leírtuk.

11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótó

11.2 Pipettacserélõ az IC-fej számára (ICPW20)l

11-12

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók

98/03-as kiadás az SR.404.xx szoftververziótól 11.3 Nyáklap bárkód

11-13

 1\iNODSEiUNyG

 ÈWWHNLQWpV

A nyáklap bárkód a nyáklap alsó oldaláról (forrasztott oldal), vagy a felsõ oldaláról (beültetõ

oldal) leolvasható.

Amennyiben a bárkódot a nyáklap felsõ oldalára helyezik el, akkor az olvasó fejet úgy szer-

elik fel, hogy a bárkód olvasó sugara fentrõl sugározzon a nyáklapra.

Amennyiben a bárkód a nyáklap alsó oldalára kerül elhelyezésre, akkor az olvasófejet úgy

szerelik fel, hogy a bárkód olvasó olvasó sugara alulról sugározzon a nyáklapra.

iEUD $Q\iNODSEiUNyGEHpStWpVLKHO\H

0DJ\DUi]DWDiEUiKR]

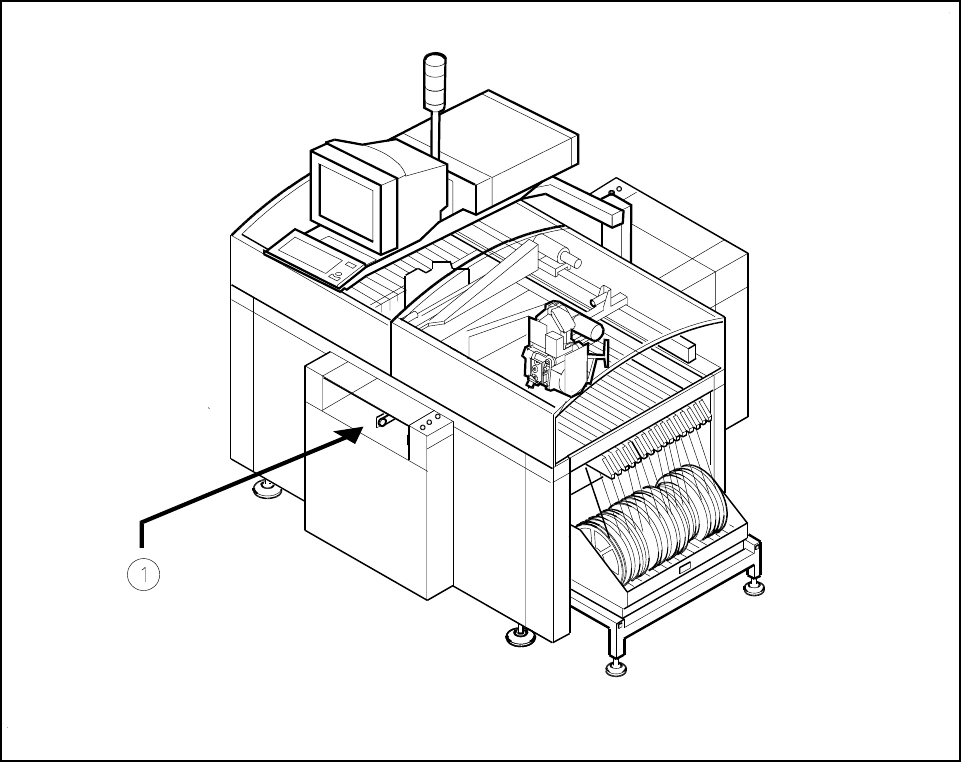

1 A nyáklap bárkód beépítési helye (felül, ill. alul szerelhetõ)
