Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 5.V izuális funkci ók 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 5.7 Út mut ató a ház formák le írásáh oz 5-10 3 /i EGLPHQ]LyPp UHWRSFLy …
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-102
+i]GLPHQ]LyPpUHWRSFLy
Itt lehetõségünk van az optikai ház szélesség és hosszúság módosítására, ha a leképezési
redukció effektusa túl erõteljesen lép fel. Ez az effektus elsõsorban henger alakú elemeknél
és PLCC-knél lép fel.

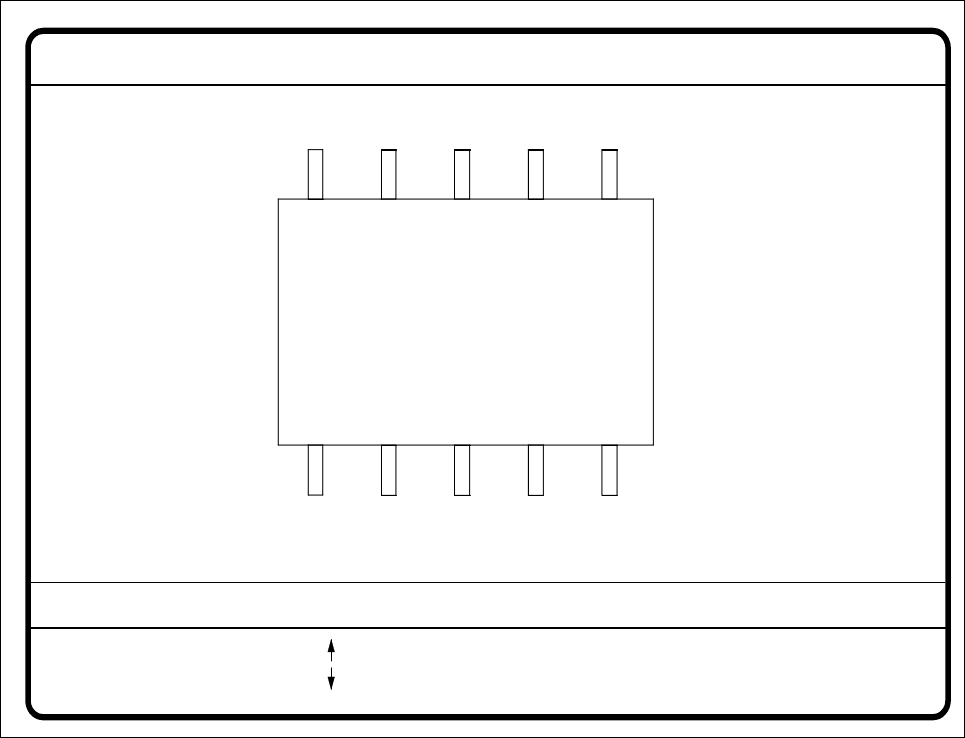

iEUD(OHPWHV]WHOpVPHQ+i]GLPHQ]LyYLGHyNpS
- A nyíl gombokkal megváltoztathatjuk az elem hosszúságát és szélességét. Az aktuális
geometriai adatok kijelzésre kerülnek.
- A Space-gombbal válthatunk az elemek oldalai között.
- A "RETURN"-nel az egyes mérési lépéseket indítjuk el, amelyek a mérési feltételeknél
specifikálásra kerül.
- Az "ESC"-vel elhagyjuk az opciót.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...
Gehäusedimension
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-103
/iEGLPHQ]LyPpUHWRSFLy
Ezzel az opcióval az optikai láb szélességet és hosszúságot tudjuk megváltoztatni. Ezen
kívül a lábkontraszt is módosítható, hogy ha a leképzési redukció miatt a lábacskák nem is-
merhetõk fel megbízhatóan.
iEUD $]HOHPWHV]WHOpVPHQ$OiEGLPHQ]LyRSFLy
- A tabulátor gombbal kiválasztjuk a láb-modellt.
- A space-gombbal kiválasztjuk a láb-oldalt
- A "+"-szal és "-"-szal növeljük, ill. csökkentjük a láb kontrasztot.
- A nyíl-gombokkal változtathatjuk meg a lábszélességet és a hosszúságot. Az elem külsõ
kontúrjai megjelennek az aktualizált geometriai lábadatokkal együtt a képernyõn.
- A RETURN-gombbal indítjuk el az egyes mérési lépéseket, amelyek szerepelnek a
specifikált elem mérési feltételei között.
Az "ESC"-vel szakíthatjuk meg az opciót, még akkor is, ha nem történt meg az összes méré-
si lépés. Ekkor visszatérünk az "Elem-tesztelés" menüre.
GF-Nr. = 5Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ... opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-104
*|PEOHNpSH]pVRSFLy%DOO
Ezzel az opcióval a "Ball" modell leírást módosíthatjuk.
iEUD $]HOHPWHV]WHOpVPH Q$%DOOOHNpSH]pVYLGHyNpS
- A tabulátor gombbal kiválasztjuk a Ball-modellt
- A space-gombbal választjuk ki a rádiusz típust, a belsõ vagy külsõ rádiuszt.
- A nyíl gombbal nagyobbítjuk, vagy kicsinyítjük a belsõ, vagy külsõ rádiuszt a Ball-lon. A
ball-lok geometriai méreteikben jelennek meg pont-képként a baloldali videókép szélén
- A belsõ rádiusz értéke a következõképpen határozza meg a Ball-formát:
- Amennyiben a belsõ rádiusz egyenlõ 0, akkor a Ball forma egy kör.
- Amennyiben a belsõ rádiusz nagyobb 0-nál, akkor a Ball-form egy karika (Doughnut).
- A "+"-szal vagy "-"-szal növelhetjük, vagy csökkenthetjük a Ball-kontrasztot.
Amennyiben a Ball-kontraszt >0, akkor a Ball világosabb a háttérnél.
Amennyiben a Ball-kontraszt <0, akkor a Ball sötétebb, mint a háttér.
- A RETURN-gombbal indítjuk el az egyes mérési lépéseket., amely mérési feltételek a
specifikált elemek számára megadottak.
- Az ESC-vel megszakíthatjuk az opciót, még akkor is ha nem minden mérési lépés történt
meg. Ekkor visszatérünk az "Elem- tesztelés" menübe.
GF-Nr. = 5Ballabbildung
RET: BE prüfen
Tab: Ballmodell
Rad. i.[mm]
Ballmodell = 1
Rad. a.[mm]
Rad. typ: innen/aussen
= 0.500
= 1.500
+ : Kontrast +
- : Kontrast -
Kontrast a.
Kontrast i.
= 10
= 20
: grösser
: kleiner
Blank: Radiustyp
