Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-111
$6L]HPpUpVLPRGXV
A "Beállítás" -ra való klikkeléssel a "Size" modusban a "Size mérési modus"-ba menüjelenik
meg a képernyõn.
iEUD0pUpVLPRGXVRSFLyD6L] H PpUpVLPRGXV
Ebben a menüben a következõkre van lehetõségünk
– A szög kiszámítás felbontásának variálása,
– a rotációs számítás módszerének rögzítése, és
– az integrációs beállítás variálása.
$V]|JNLV]iPtWiVIHOERQWiVD
Amennyiben ennél a mérési modusnál az elem-elfordulás a többféle értelmezés miatt ross-
zul kerül kiszámításra, akkor a szögfelbontást forgási szög kiszámítása szempontjából
növelhetjük. A felbontás függvényében az elemszög meghatározása érdekében a követ-
kezõ lépések alkalmazhatóak:
- Alacsony felbontás:
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-112
7iEOi]DW $V]|JNLV]iPtWiVIHOERQWiVD$ODFVRQ\IHOERQWiV
– Közepes felbontás
Szögmeghatározás minden 4° a szögtolerancián belül
– Magas felbontás
Szögmeghatározás minden 2° a szögtolerancián belül
– Nagyon magas felbontás
Szögmeghatározás minden 1° a szögtolerancián belül
$URWiFLyVV]iPtWiVPyGV]H UH
A rotációs ablakok számát lehet a szögmeghatározás szempontjából rögzíteni.
– Automatikus kiválasztás
A rendszer kiválasztja az ablakok számára
– SWIN - módszer (Single Window)
Egy ablak kerül kiválasztásra. A módszer alkalmas a kis elemek és az ingadozó mérések
számára.
– TWIN - módszer ( Two Windows)
Két ablak kerül kiválasztásra. A módszer különösen alkalmas a gyors kiértékelésre, pl. a
PLCC-k számára. Ilyenkor azonban elõfeltétel, hogy a vizsgálandó struktúrák az ablak
közepén legyenek. Amennyiben nem ez az eset áll fenn, akkor csak egy ablakot
válasszunk. (SWIN-módszer).
,QWHJUiFLyVEHiOOtWiVRN

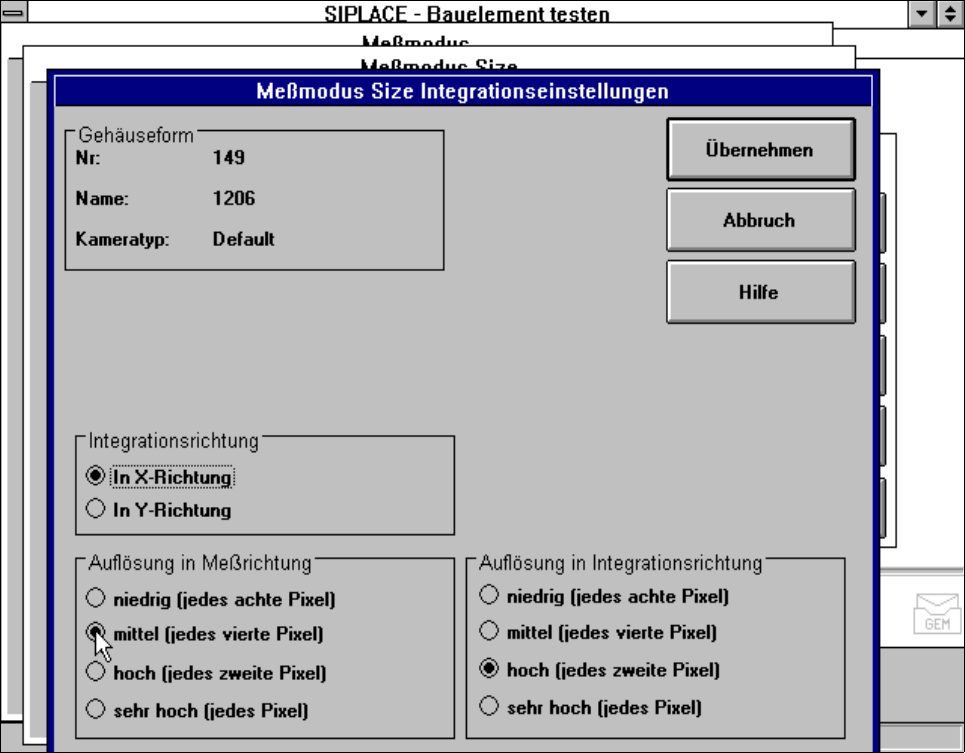

Amennyiben az "Integrációs beállítások" kapcsolófelületre klikkeltünk, akkor megjelenik az
"Integrációs beállítás Size mérési modus" menü.
6]|JWROHUDQFLD   
Szögmeghatározás
a következõ szögek
esetében
-Szögtolerancia 2 -15° -33°
0° -8° -18°
+Szögtolerancia 2 0° -8°
8° 0°
15° 8°
18°
33°
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-113
iEUD$PpUpVLPRGXVRSFLyD],QWHJUiFLyVEHiOOtWiV6L]HPpUpVLPRGXVPHQMH
Ebben a menüben a következõket tehetjük meg
– Az integrációs irányt,
– a mérési irány felbontását és
– az integrációs irány felbontását választhatjuk ki.
,QWHJUiFLyVLUiQ\
A szögmeghatározáshoz válasszuk az integrációs irányt az elem x-, vagy y-tengelyének
irányába. Ajánljuk a hosszanti szél kiválasztását.
$PpUpVLUiQ\IHOERQWiVD
Ennek a felbontásnak a kiválasztásával a revolverfejen a mérési idõk optimalizálhatók.
$]LQWHJUiFLyVLUiQ\IHOERQWiVD
Ennek a felbontásnak a kiválasztásakor a revolverfej mérési ideje optimalizálható.
$5RZ PpUpVLPRGXV
A "Beállítás" kapcsolási felületre való klikkelés után a "Row mérési modus" menüben a
következõ menü jelenik meg:
