Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-101
9LOiJtWiVRSFLy
Ennek az opciónak a kiválasztásakor a videókép megjelenik a megvilágítási kontrol és a
megvilágítási beállítás számára.

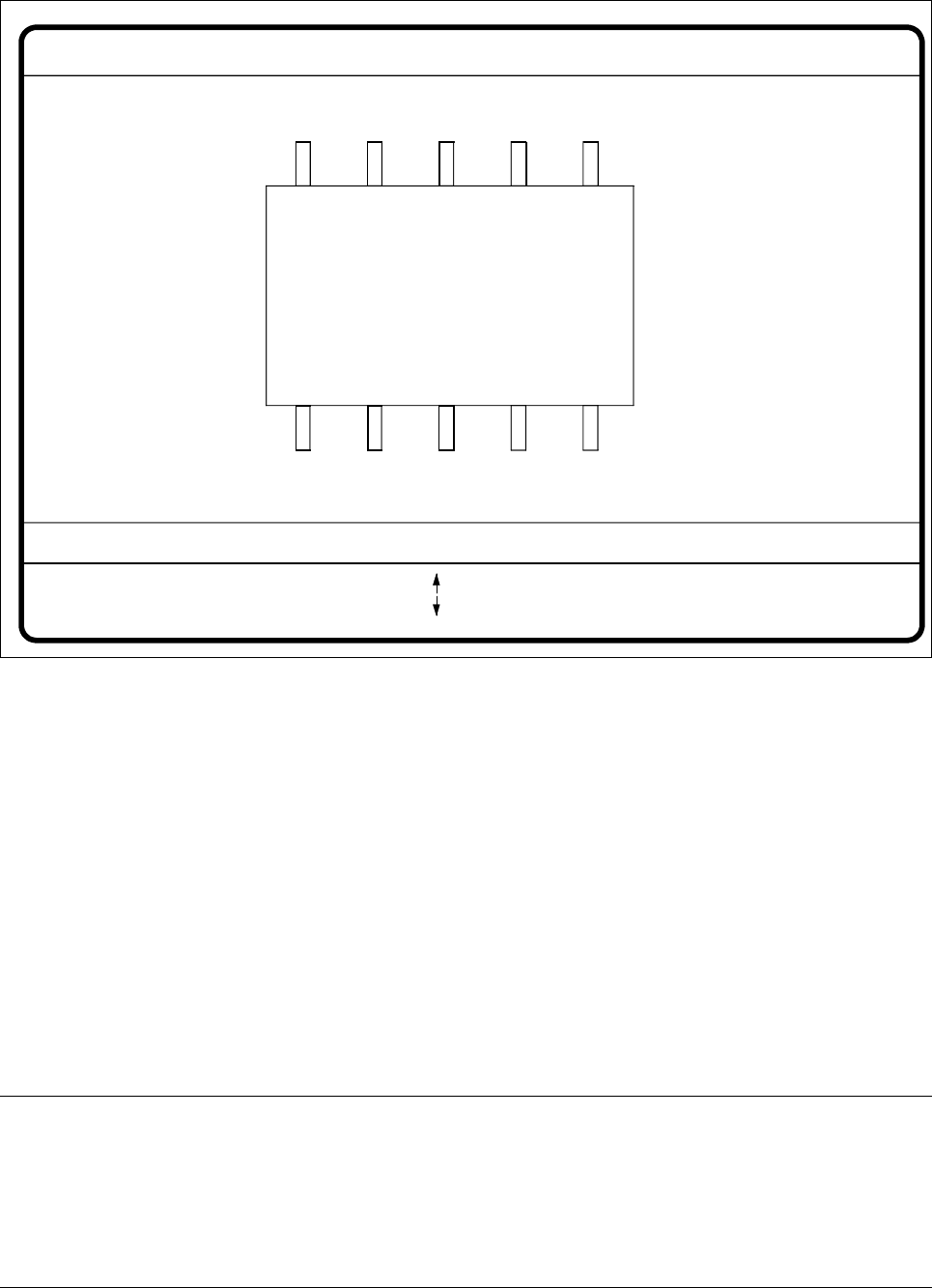

iEUD$](OHPWHV]WHOpVPHQD0HJYLOiJtWiVYLGHyNpS
- A nyíl gombokkal az elemkamera rendszer LED-sorainak világosságát lehet növelni, ill.
csökkenteni az elem kivilágítása szempontjából. A világossági érték 256 fokozatban
választható ki, noha a 255-ös érték felel meg a maximumnak.
- A Space-gombbal kapcsolhatjuk lépésenként a világosságot 1-rõl 10-re, vagy fordítva.
- A Tab-gombbal választhatunk négy megvilágítási szint között a meredekebb (legfelsõ
LED-sor), a közepes (második LED-sor), a laposabb (harmadik LED-sor) és a simát
(legalsó LED-sor). A sima megvilágítási szint a flip-chip elemek optikai centrírozásához
kerül alkalmazásra a 6-os revolverfejnél, a flip-chippek, Bare Dies-ek és a standard ele-
mek megvilágítási rendszerében.
- A "RETURN"-gombbal az egyes mérési lépéseket indítjuk el, azokat, amelyeket a
mérési feltételekbe bevittünk.
- Az "ESC"-gombbal hagyjuk el az opciót. Visszatérünk ezután az "Elem-tesztelés"
menübe.
UTALÁS
A megvilágítási paraméterek kiválasztására szolgáló használati utasítást az 5.7.6 részben a
"12-es revolverfej-kamerán található "Elem-megvilágítás beállítása" részben találjuk meg az
5.7.7 részben, 128. oldalon, az "Elem-megvilágítás beállítása az IC-fej kamerán" részben a
135. oldalon és az 5.7.8. részben a 140. oldalon, melynek címe "Az elem megvilágítás
beállítása a 6-os revolverfej kamerán" (standard vizuális rendszer).
GF-Nr. = 5Beleuchtung
RET: BE prüfen
Beleucht. = eben/flach/mittel/steil Feld-Schritt =
Blank: Schrittw.
Tab: Beleuchtung
Helligkeit = 0 ... 255
: Helligkeit gr.
: Helligkeit kl.
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-102
+i]GLPHQ]LyPpUHWRSFLy
Itt lehetõségünk van az optikai ház szélesség és hosszúság módosítására, ha a leképezési
redukció effektusa túl erõteljesen lép fel. Ez az effektus elsõsorban henger alakú elemeknél
és PLCC-knél lép fel.
iEUD(OHPWHV]WHOpVPHQ+i]GLPHQ]LyYLGHyNpS
- A nyíl gombokkal megváltoztathatjuk az elem hosszúságát és szélességét. Az aktuális
geometriai adatok kijelzésre kerülnek.
- A Space-gombbal válthatunk az elemek oldalai között.
- A "RETURN"-nel az egyes mérési lépéseket indítjuk el, amelyek a mérési feltételeknél
specifikálásra kerül.
- Az "ESC"-vel elhagyjuk az opciót.
GF-Nr. = 5
: größer
: kleiner
RET: BE prüfen
Blank: Geh. Seite
Geh. Seite = opt. L.[mm] = ... opt. Br.[mm] = ...
Gehäusedimension
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-103
/iEGLPHQ]LyPpUHWRSFLy
Ezzel az opcióval az optikai láb szélességet és hosszúságot tudjuk megváltoztatni. Ezen
kívül a lábkontraszt is módosítható, hogy ha a leképzési redukció miatt a lábacskák nem is-
merhetõk fel megbízhatóan.
iEUD $]HOHPWHV]WHOpVPHQ$OiEGLPHQ]LyRSFLy
- A tabulátor gombbal kiválasztjuk a láb-modellt.
- A space-gombbal kiválasztjuk a láb-oldalt
- A "+"-szal és "-"-szal növeljük, ill. csökkentjük a láb kontrasztot.
- A nyíl-gombokkal változtathatjuk meg a lábszélességet és a hosszúságot. Az elem külsõ
kontúrjai megjelennek az aktualizált geometriai lábadatokkal együtt a képernyõn.
- A RETURN-gombbal indítjuk el az egyes mérési lépéseket, amelyek szerepelnek a
specifikált elem mérési feltételei között.
Az "ESC"-vel szakíthatjuk meg az opciót, még akkor is, ha nem történt meg az összes méré-
si lépés. Ekkor visszatérünk az "Elem-tesztelés" menüre.
GF-Nr. = 5Beindimension
+: Kontrast +
RET: BE prüfen
opt. L.[mm] = ... opt. Br.[mm] = ...
Beinseite =
Beinmodell = 1..n
Tab: Beinmodelle
: größer
: kleiner
Blank: Beinseite
Beinkontrast =
: Kontrast
