5.V izuális funkci ók Has ználati utas ítás a SIPL ACE 80S-20/F4/F4-6/F 5 tipus hoz 5.1 A viz uális re ndsze r 98/03-as kiad ás az SR .404.xx s zoftverv erziót ól áttekin tése a SIPLACE 8 0S-20/F4/F4 -6/F5 au tomatán 5-1…

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-13

iEUD 9L]XiOLVNLpUWpNHOpVLUHQGV]HUD6,3/$&()EHOWHW}DXWRPDWiQ

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.1 A vizuális rendszer 98/03-as kiadás az SR.404.xx szoftververziótól

áttekintése a SIPLACE 80S-20/F4/F4-6/F5 automatán

5-14

 9L]XiOLVUHQV]HUHND6,3/$&()EHOWHW}DXWRPDWiQ

Lásd 5-11 oldal, kivéve a zárójelek: (lásd 5.1.11. ábra)

(lásd 5.1.12 ábra, 5- 15. oldal)

(lásd 5.1.6 ábra, 5 -9.oldal)

iEUD

0DJ\DUi]DWD]iEUiKR]

Elemspektrum a beültetõfej és a vizuális renszer függvényében

A 80F

beültetõ automata számára kifejlesztett elemvizuális rendszerek és beültetõ fejek a

következõ elemeket tudják optikailag centrirozni:

• 6-os revolverfej standard elem-vizuális rendszere (lásd 5.1.12 ábra, az 5 - 15 oldalon)

• A 6-os revolverfejjel és egy standard elem-vizuális rendzerrel a standard elemeket 33

mm x 33 mm-tõl terjedõ nagyságban lehet optikailag centrirozni és beültetni.

• 6-os revolverfej elemvizuális rendszerrel a Flip-Chippek, a Bare Dies-ok és a standard

elemek (DCA-opció) számára.

• (Lásd 5.1.14 ábra, 5 - 17 oldal)

• A 6-os revolverfejjel és az elemvizális rendszerrel a Flip-Chip elemek, a Bare-Dies-ok

és a standard elemek számára 13 mm x 13 mm-ig terjedõ nagyságig lehet optikailag

centrirozni és beültetni.

•IC-fej

• Az IC-fejjel és az IC-vizuális rendszerrel 55 mm x 55 mm-ig terjedõ nagyságú elemeket

lehet optikailag centrirozni és beültetni (IC-vizuális rendszer). Az FC-vizuális rendszerrel

20 mm x 20 mm-ig terjedõ nagyságú elemeket lehet optikailag centrirozni (5.1.6 ábrar, 5

- 9 oldal).

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-15

A nyáklap helyzetfelismerõ kamera-rendszer a portál alsó oldalán található. Standard-sz-

erûen minimum 50 mm x 50 mm-tõl 460 mm x 460 mm-ig terjedõ nagyságú nyáklapokat cen-

triroz optimálisan 508 mm x 460 mm-ig terjedõt is. A nyáklap vastagság mindeközben 0.5

mm-tõl 3 mm-ig terjedhet.

 iEUD.DPHUDUHQGV]HUHNDQ\iNODSpVH OHPKHO\]HWIHOLVPHUpVV]iPiUDDRVUHYROYHUIHMHQVWDQ

GDUGHOHPYL]XiOLVUHQGV]HUHD])

beültetõ automatánál

0DJ\DUi]DWD]iEUiKR]

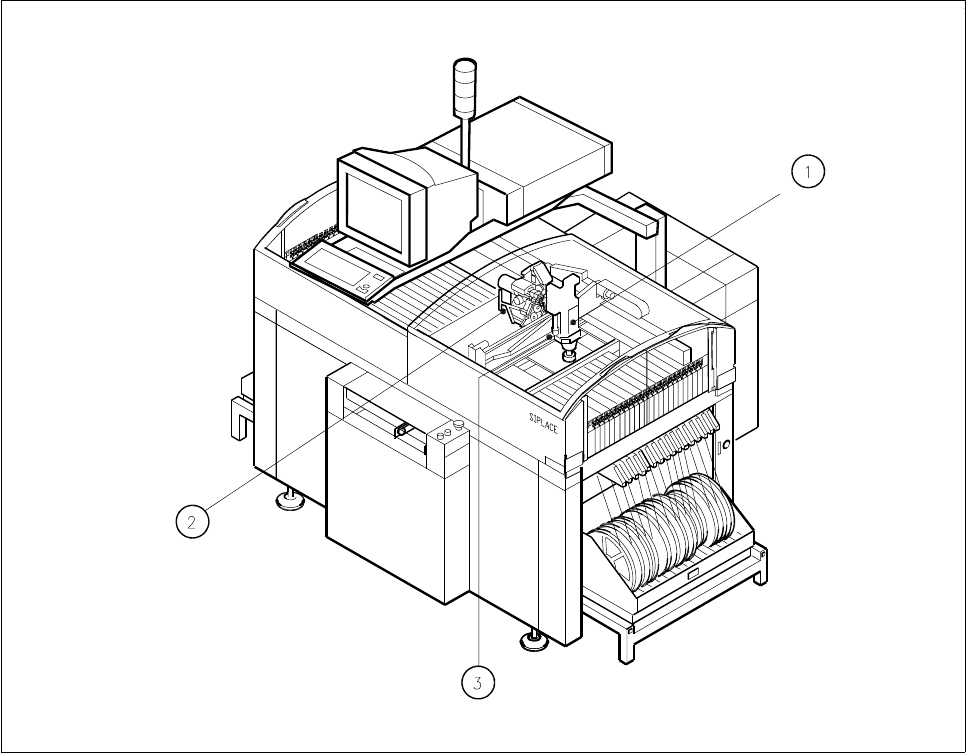

1 Átirányító tükör és elem-optika 2 Elem-kamera

3 Nyáklap kamera a portál alsó részén

A kiértékelõ egység (ICOS-MVS-renszer) az automata irányítás betolóegységében került el-

helyezésre (lásd az 5.1.13. ábra, 5 - 16 oldal), a nyáklap és elem-kamera rendszerek

jelzéseit dolgozza fel és értékeli ki a 6-os revolverfej és az IC-beültetõfej vonatkozásában.

A tervszám eltérésekbõl jönnek ki a korrektura értékek, amelyek ismét beadásra kerülnek a

beültetési pozíció és a forgásszög újbóli kiszámításakor a beültetendõ elemeknél.

0DJ\DUi]DWD]iEUiKR]

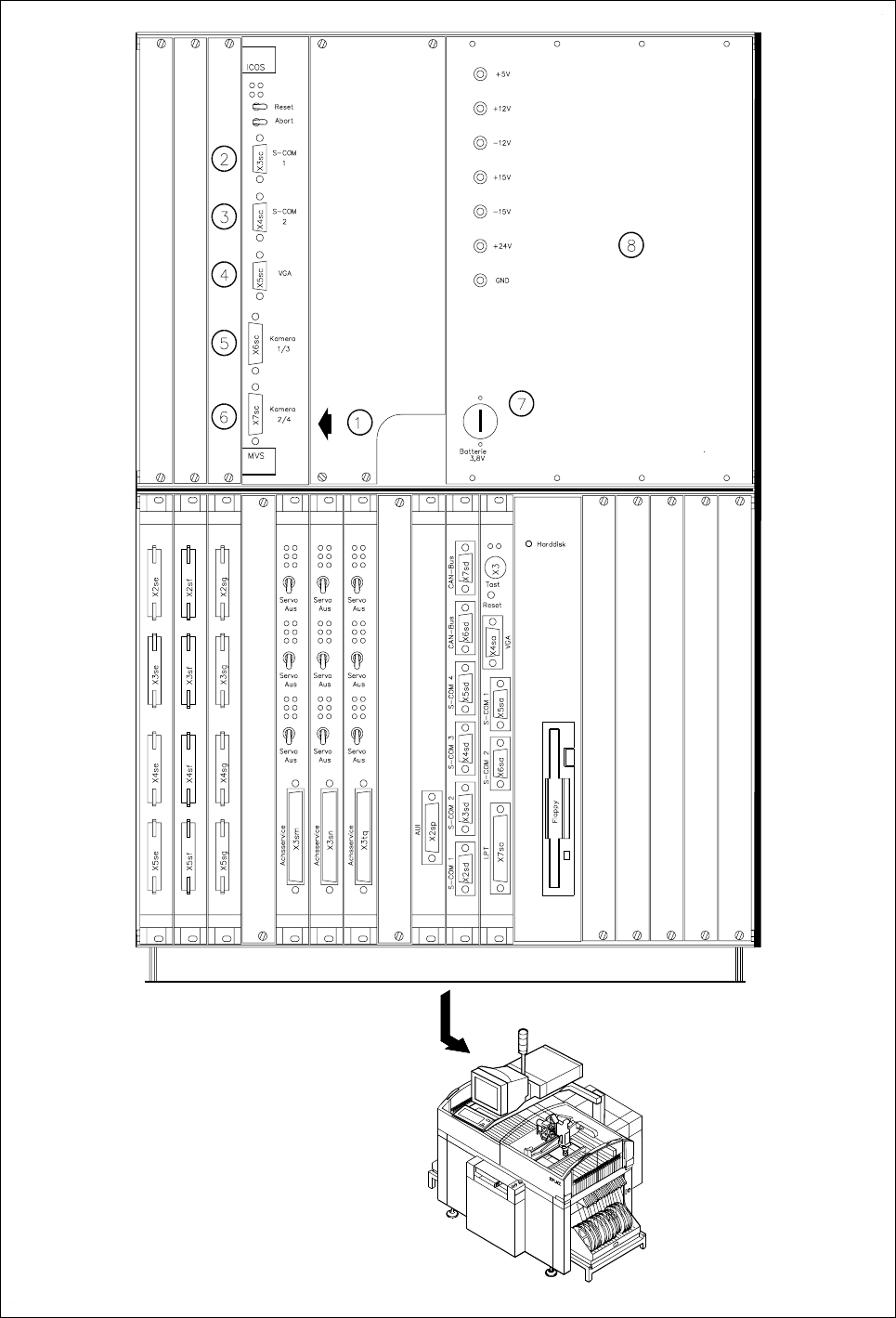

1 Vizuális rendszer, nyáklap és elem-vizuális

kiértékelési egység 2 COM2

3 COM1 4 HS3L-kommunikációs csatlakozás

5 Képernyõ csatlakozás (SVGA) 6 “Trigger -Flash”-csatlakozás

7 Kamera-csatlakozás 8 Kamera-csatlakozás

1 Nyáklap kamera 2 IC-fej-kamera

3 Elem-kamra 6-os revolverfej 4 FC-kamera, IC-fej

9 Hálózati egység 10Elem
