Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6 tipushoz 9 Karba ntartás/Gond ozás 98/03-as kiadás az SR.40 3.xx sz oftververz iótól 9.3 Gép állvány 9-23 iEUD  $]H OHPFVHUpO}DV] WDONLV]HUHOp VH

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.3 Gépállvány 98/03-as kiadás az SR.403.xx szoftververziótól

9-22

$EHYH]HW}PRGXORN~MEyOLEHpStWpVH

- Távolítsuk el a lefedõ szalagot a sûrített levegõ elosztóról.

- Helyezzük be a bevezetõ modulokat az elemasztalon ismét a megfelelõ sávba.

- Fûzzük be a szalagot a modulba (lásd a jelen használati utasítás, „Elem elõkészítés”

fejezetét.

87$/È6

Amennyiben a görgõket a rekeszben nem tudjuk már biztonságosan elrendezni, akkor a felsz-

erszámozást a következõ képpen jeleztessük ki: Ä)HOV]HUV]iPR]iV´PHQÈOOiVKHO\V]iP.

További információt evvel a témával kapcsolatban az „Elemkezelés” részben találhatunk a jelen

használati utasításban.

- Zárjuk le a védõtetõt

- A „Nyáklap továbbítás” és „Továbbító szalag szélesség” menüben a továbbítást ismét a

beültetendõ nyáklap szélességére állítsuk be.

$]HOHPFVHUpO}DV]WDORNNLYpWHOHpVEHWpWHOH

- Vigyük a portált a mindenkori szemben lévõ asztal oldalra.

9(6=e/<

Kapcsoljuk ki az automatát és szakítsuk meg a hálózati csatlakoztatást.

),*<(/0(=7(7e6

Szakítsuk meg a sûrített levegõ ellátást.

- Húzzuk ki az elemasztal áramcsatlakoztatására szolgáló dugaszt (2).

- Húzzuk ki a kommunikációs dugaszt (1).

- Húzzuk ki amennyiben szükséges az elemasztal sûrített levegõ ellátásának kuplungját.

(3)

- Toljuk a kocsit az elemasztal alá (A).

- Az elemasztal rögzítésére szolgáló két hatszögletû csavart oldjuk ki (5).

- Nyissuk ki a horizontális feszítõt (7).

- Emeljük óvatosan az elemcserélõ asztalt a kocsival annyira fölfelé, amíg a centrírozó

hegy (8) a furaton kívül nem található.

- Ekkor húzzuk kifelé az elemcserélõ asztalt.

- A vágóberendezés szalaghulladék csúszdáját szereljük le.

- A visszaszereléshez ugyanezt a sorrendet kövessük visszafelé.

Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás

98/03-as kiadás az SR.403.xx szoftververziótól 9.3 Gépállvány

9-23

iEUD $]HOHPFVHUpO}DV]WDONLV]HUHOpVH

9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz

9.3 Gépállvány 98/03-as kiadás az SR.403.xx szoftververziótól

9-24

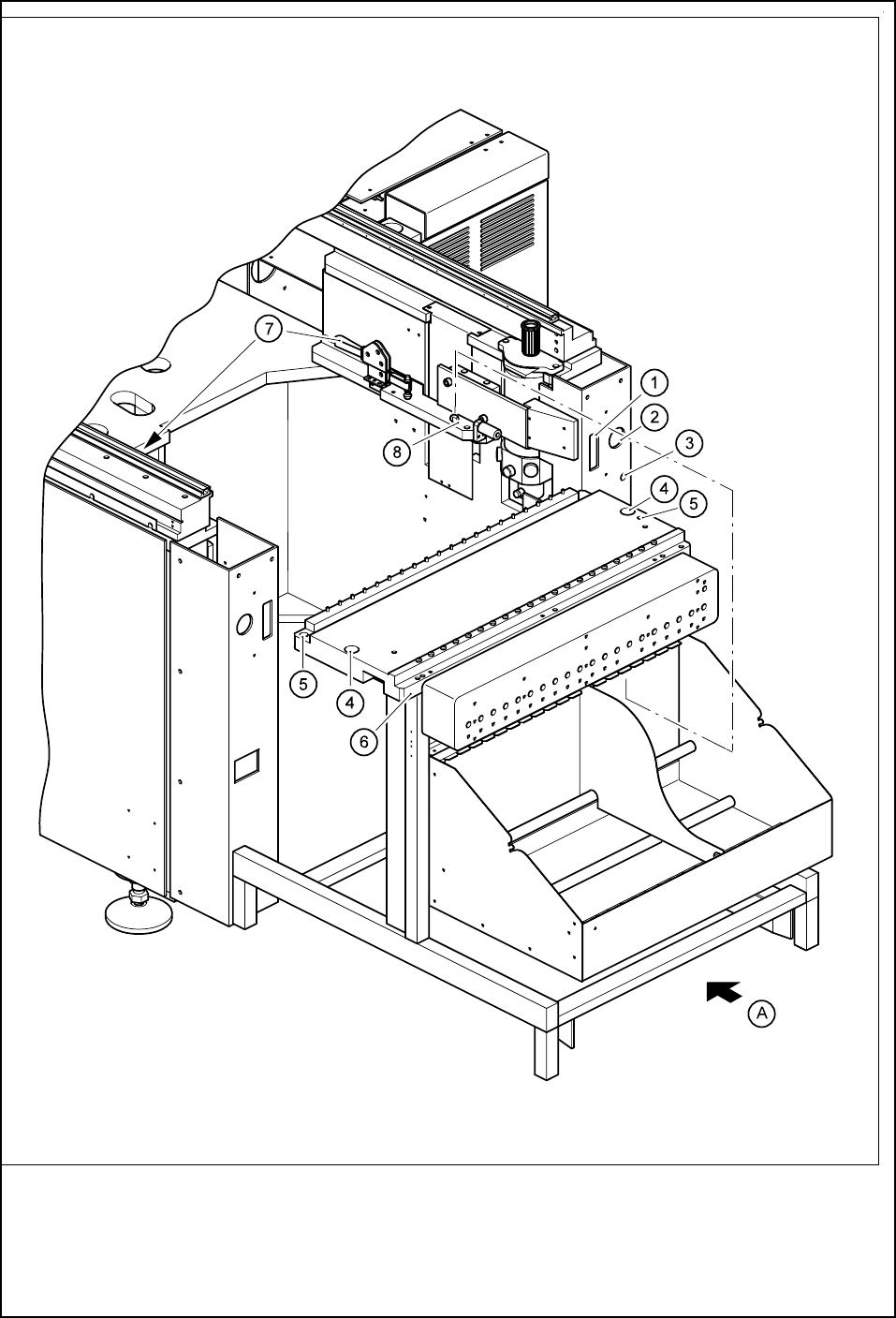

 0DJ\DUi]DWDiEUiKR]

1 A kommunikációs metszéspont csatlakozása

2 Az elemcserélõ asztal áramellátásának csatlakozása

3 Sûrített levegõ csatlakozás

4 A centrírozó hegy furatai

5 Az elemcserélõ asztal rögzítésére szolgáló hatszögletû csavarok

6 Az elemcserélõ asztal felrakó felülete

7 Horizontális feszítõ

8 Centrírozó hegy

$ csereasztal kocsi betolása

 $V]DODJYiJyEHU HQGH]pVD6,3/$&(6)



)





87$/È6

Az üres szalag vágóberendezés a nyáklap továbbító mindkét oldalán megtalálható, a

gépállványon a cserélhetõ elemasztalok elõtt (9.1.1. rész, 9-3 oldal).

$V]DODJKXOODGpN WDUWiO\UtWpV H

Ürítsük ki a szalag hulladék tartót és porszívóval távolítsunk el minden, a talajon szétszóró-

dott darabkát.

   $YH]HW} VLQHNpVYiJyNHUpNPHQHWHNNDUE DQWDUWiVDDYiJy V] pOHN

HOOHQ}U]pVH

9(6=e/<

Ne végezzünk semmilyen tisztítási munkát nyílt fény, vagy láng esetében alkohollal.

Az üres szalag vágóberendezést karbantartási munkák alatt hagyjuk beépítve, mivel külön-

ben beállítási munkákra lesz szükség. Ezen kívül javasoljuk önöknek, hogy a vágóberen-

dezés karbantartását az elemasztal karbantartása után közvetlenül végezzük, mert akkor

nem kell még egyszer az elemasztalról a bevezetõ modulokat eltávolítani.
