Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 3 Beültetõ funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 3.2 Felszerelés
3-7
 $ OLVWDHOQHYH]pVpQHNiWWHNLQWpVHDNLMHO]}DEODNEDQ
%HiOOtWyKHO\
Ez az oszlop a mindenkori beállítóhelyet mutatja meg (1 - 4), amely a felszerelés szem-
pontjából a mindenkori elem (chip) továbbító rendszer számára megadásra került
(lineáris továbbító, tárak, stb.). A beállító helyek helyzetének áttekintését lásd a 0.4.1
ábrán, ill. a 0.4.2/0.4.3 ábrán, a 0.4 részben.
6iY
Az oszlop megmutatja, hogy melyik sáv került megadásra a felszerelés szempontjából a
mindenkori elem (chip) továbbító rendszer számára.
5HNHV]
Ez az oszlop megmutatja, hogy melyik rekesz került a felszerelés szempontjából mega-
dásra a mindenkori elem-továbbító rendszer számára.
6]LQWD:DIIOHSDFNFVHUpO}V]iPiUD
Ez az oszlop szint megmutatja, hogy a Wafflepack-cserélõ mely szintjei (1-28) számára
adta meg a felszerelés a beépítendõ egységet.
87$/È6
Egy olyan tár számára, amely egy manuális Traya-felvételre került felszerelésre, az 1 szint
kerül megadásra.
(OHPQp Y
Az “Elem név” oszlop megmutatja, hogy mely elem nevet adta meg a felszerelés.
$*)V]iP
A “GF-szám” oszlop megmutatja, hogy melyik házforma szám került a beépítendõ
egységhez hozzárendelésre.
6iYEiUNyG
A “Sáv-bárkód” oszlop megmutatja, hogy melyik sáv bárkódot rendeltük hozzá a minden-
kori sávhoz.
(OHP%&
Az “Elem-BC” oszlop megmutatja, hogy megadásra került-e egy elem bárkód, vagy sem.
Amennyiben megadásra került egy elem bárkód, akkor ebben az oszlopban egy csillag
kerül kijelzésre. A Felszerelés kontrol bárkóddal gomb aktív és a menüt meglehet nyitni.
Amennyiben nem került megadásra az elem-bárkód, akkor ebben az oszlopban egy
kettõs szaggatott vonal (--) kerül kijelzésre. A Felszerelés kontrol bárkód gomb ilyenkor
nem aktív.
3 Beültetõ funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
3.2 Felszerelés 98/03-as kiadás az SR.404.xx szoftververziótól
3-8

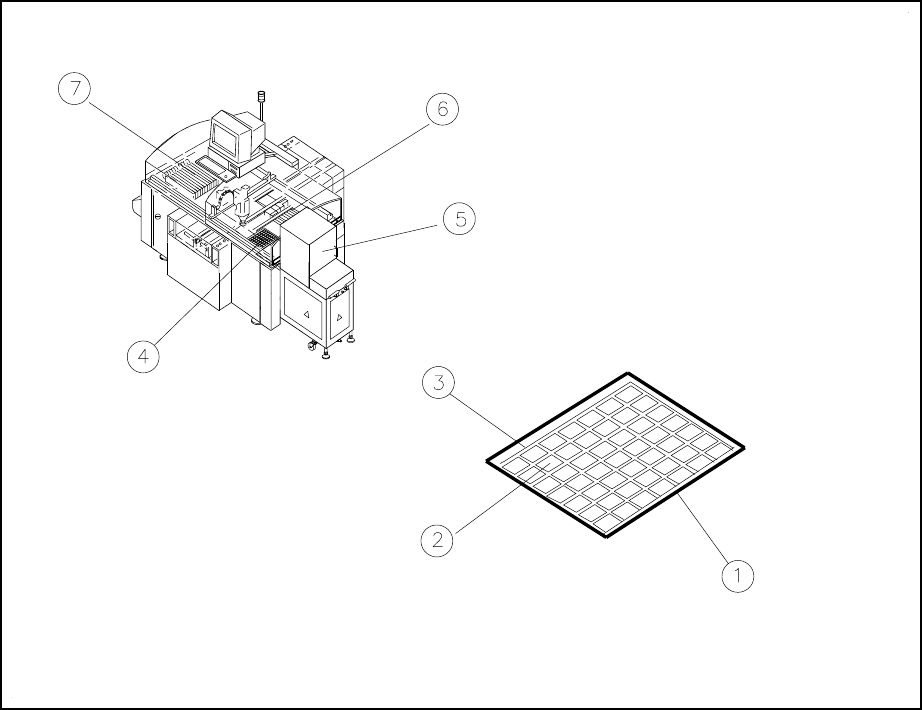

 $ViYUHNHV]V]LQWiWWHNLQWpVH
iEUD $ViYUHNHV]V]LQWiWWHNLQWpVH
0DJ\DUi]DWDiEUiKR]
1 Tár 2 Rekesz
3 Sáv 4 Az 1 beállítóhely tára
5 Az 1-28-ig terjedõ szintek 6 2 Beállítóhely
7 3 Beállítóhely
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 3 Beültetõ funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 3.2 Felszerelés
3-9
 $ IHOV]HUHOpVHOOHQ}U]pVHEiUNyGGDO
87$/È6
Csak akkor aktív, ha “Felszerelés kontrol bárkóddal” konfigurált és a bárkód megadásra került.
- Válasszuk ki azt a sávot, amelyben a felszerelés kontrolt végre akarjuk hajtani, vagy
olvassuk le a sáv bárkódot olvasó stift segítségével (lásd a 11.4 Fejezetet). A kiválasztott
sáv világoskék színezést kap.
- Klikkeljünk a “Felszerelés kontrol bárkóddal” kapcsolási felületre. A kiválasztott sáv
adatait a kontrol számára kijelzi a gép

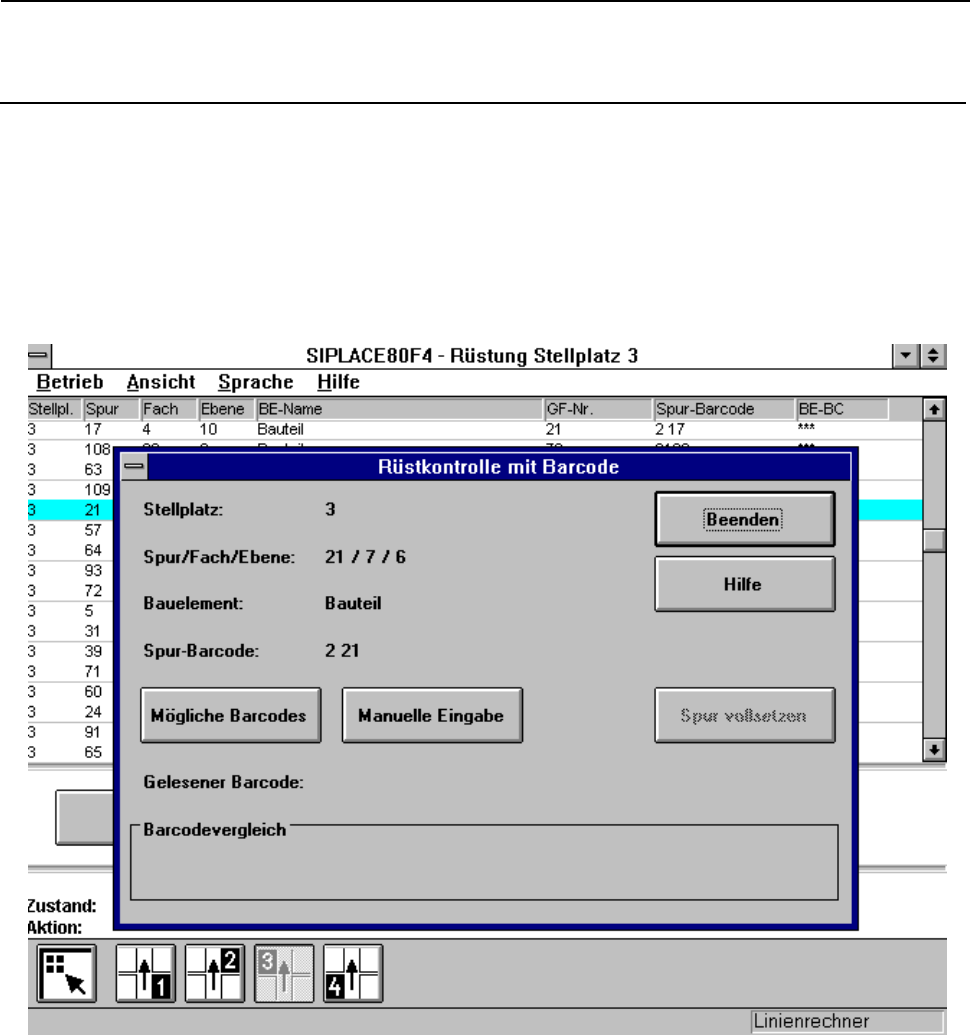

iEUD )HO V]HUHOpVNRQWUROEiUNyGGDO
0DJ\ D U i]D WD iEU iKR ]
1 Kijelzõ ablak a bárkód összehasonlítás számára
2 A lehetséges bárkódok kapcsolási felülete
3 A manuális beadás kapcsolási felülete
4 A kijelzett sávok adatai
- Olvassuk le az elem-bárkódot a tekercsrõl
Arra is lehetõségünk van, hogy az elem-bárkódot manuálisan adjuk be.
