17 Pipett a áttekintés Használa ti ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 tipus hoz 17.1 Pipe tta kontúr diagramok 98/03-as kiadás a z SR .404.xx s zoftverv erziótól 17-12 iEUD 3LSHWWDNRQW~UD [[SLSHWWDWtSXV…

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 17 Pipetta áttekintés

98/03-as kiadás az SR.404.xx szoftververziótól 17.1 Pipetta kontúr diagramok

17-11

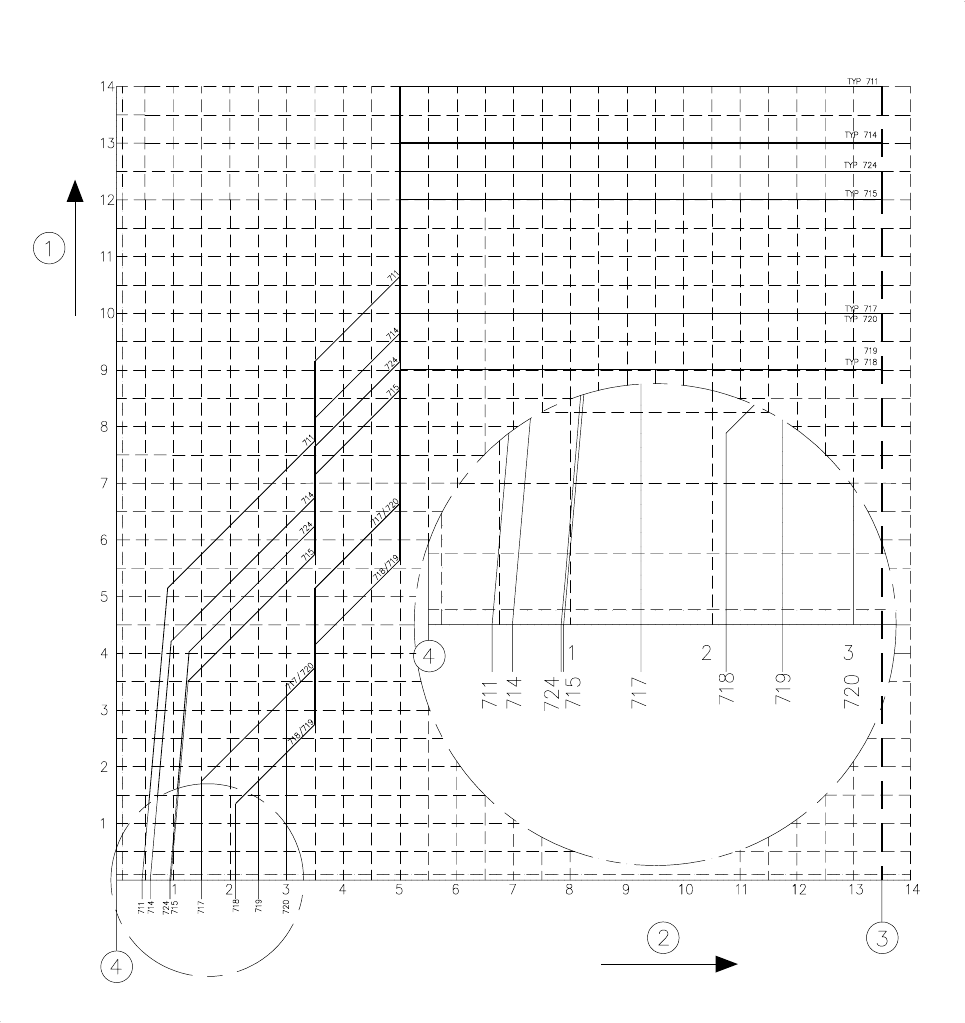

iEUD 3LSHWWDNRQW~UD[[SLSHWWDWtSXVNHVNHQ\ROGDOV]iPiUD

-0DJ\DUi]DWDiEUiKR]

1 Elem-magasság különbség (mm)

2 Beültetési árnyék (mm)

3 Kódoló tárcsa külsõ széle

4 Pipetta közepe

17 Pipetta áttekintés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

17.1 Pipetta kontúr diagramok 98/03-as kiadás az SR.404.xx szoftververziótól

17-12

iEUD 3LSHWWDNRQW~UD[[SLSHWWDWtSXVV]pOHVROGDOV]iPiUD

0DJ\DUi]DWDiEUiKR]

1 Elem-magasság különbség (mm)

2 Beültetési árnyék (mm)

3 Kódoló tárcsa külsõ széle

4 Pipetta közepe

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 17 Pipetta áttekintés

98/03-as kiadás az SR.404.xx szoftververziótól 17.1 Pipetta kontúr diagramok

17-13

iEUD3LSHWWDNRQW~UD[SLSHWWDWtSXVSROLXUHWiQNHVNHQ\ROGDOV]iPiUD

0DJ\DUi]DWDiEUiKR]

1 Elem-magasság különbség (mm)

2 Beültetési árnyék (mm)

3 Kódoló tárcsa külsõ széle

4 Pipetta közepe
