5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-66
³&HQWUtUR]iV´RSFLy
Ha ráklikkelünk a “Centrírozás”-ra akkor a “Jelölés tesztelés” menü elkapcsolásra kerül és a
kép és a videókép a képernyõn megjelenik. A kép a 2D jelölõ struktúrát mutatja és a sor és
oszlop profilokat az 1D struktúrában a pontos jelölõcentrum meghatározására. Ezen kívül a
fej- és láblécek is beadásra kerülnek.
iEUD $³-HO|OpVWHV]WHOpV´PHQ³&HQWUtUR]iV´YLGHyNpS
A “Centrírozás” funkció szoftver-szerûen adja ki a jelölés centrumot. A paramétert a
funkciószámára - ezek a jelölõ struktúra szélei - dialógus eljárásban választjuk ki. A rendszer
javaslatként keretvonal jelölést ad meg a lehetséges keretpozíciók számára.
- Az iránygombokkal toljuk el a fejlécben megadott aktuális keretvonal jelöléseket.
- A RETURN-nal átvesszük a pozíciót a javasolt, vagy a megváltoztatott keretvonal jelölés
helyzetében. Ezután a rendszer megmutatja a következõ keretvonal jelölést, amely átve-
hetõ. A lekérdezés sorrendje “Jelölõkeret baloldal”, “Jelölõkeret jobb”, “Jelölõkeret fent”,
és végül “Jelölõkeret lent”. Ez megjelenik a fejlécben is.
A jelölés centrírozás eredményét egy kereszt mutatja meg. A jelölõcentrum x- és y-offset
értékei a jelölõ adatmezõbe kerülnek beadásra.
UTALÁS:
Egy rosszul centrírozott jelölés elcsúszott beültetést okoz.
- Az ESC gombbal elhagyjuk az opciót és ismét visszatérünk a “Jelölés tesztelés”
menübe.
Rand ok
Marke-Nr. = 8 Rand = Markenrand links
Ret :
Marke zentrieren
: auf
: ab
: rechts
: links
Marke
Ergebnis: Zentrierkreuz
Mit den Richtungstasten verschiebbare
Randlinienmarkierung
Zeilenprofil der Marke
Spaltenprofil
der Marke
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-67
 ³7HV]WHOpV´RSFLy

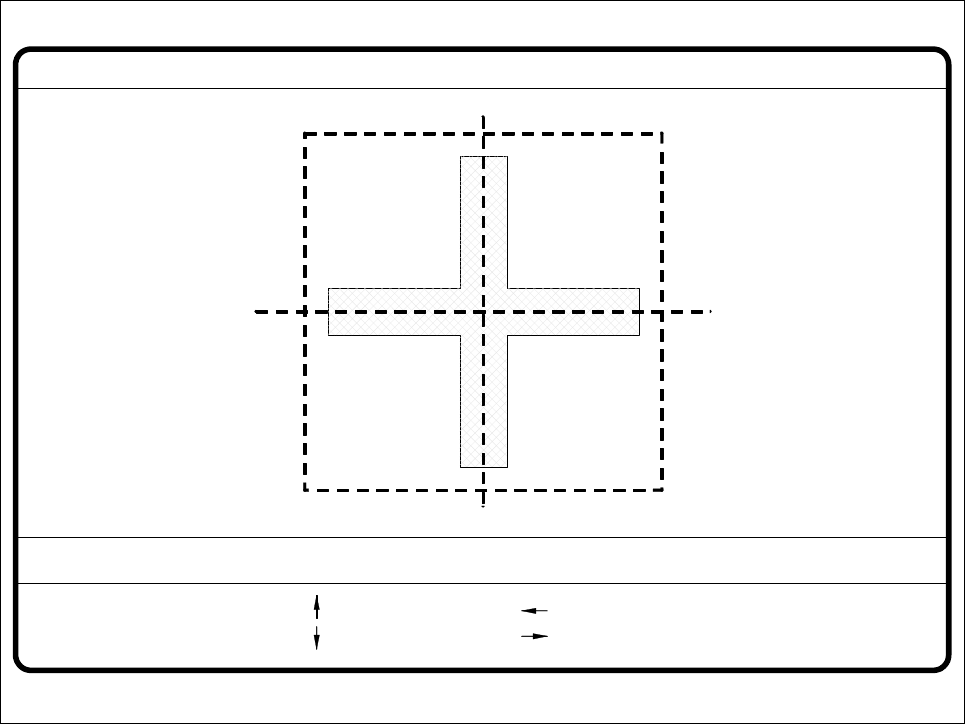

Ha ráklikkelünk a “Tesztelés”-re akkor a “Jelölés tesztelés” menü elkapcsolásra kerül és a
képernyõn a videókép jelenik meg.
iEUD ³-HO|OpVWHV] WHOpV´PHQ³7HV]WHOpVYLGHyNpS´
Az állomás számítógépben tárolásra kerültek a mintastruktúra és keresõ mezõ méretei.
Ezek a nagyságrendek a sarokteszt mozgási irányainak kiszámításához szükségesek. A
centrírozási offszetteket egy esetlegesen elõzetesen már végrehajtott jelölés centrírozásnál
szintén figyelembe vesszük az irányok kiszámításánál. Ezután
- a tesztmenet videóképben kerül ábrázolásra,
- a fejléc az opcióval a jelölõszámmal és a minõségi tényezõvel bevillantásra kerül.
- A láblécben a kezelõfelületek és a parancs szekvenciák kerülnek kimutatásra és beindul
a teszt-eljárás, amely a jelölés minõségi tényezõjét határozza meg.
- A “RETURN”-gomb lenyomásával megismételhetjük a teszt-eljárást.
- Az iránygombokkal megváltoztathatjuk a portálpozíciót. Az 1... 6 számok beadásával
megváltoztatjuk a lépéstávolságot.
A nyáklap kamera a keresõ mezõ négy sarkába megy és mindenhol egy mérési parancsot
ad ki. Minden kiadott mérési parancs számára a gépkontroller megkapja a jelölõ minõséget
a vizuális kiértékelési egységtõl (MVS).
A teszt legrosszabb értéke (worst case) megjelenik a monitoron a fejlécen.
A minõség 0-tól (= rossz) 100-ig (= nagyon jó) terjedhet és a jelölés és az ink-pont számára
ne legyen 40 érték alatt. Egyéb értékek esetén javasoljuk válasszanak egy másik jelölést.
Marke-Nr. = 8 Qualität = 70Marke testen
testen
1..6 : x/y-Schritt.
Ret :
x/y - Schrittw. = ...
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-68

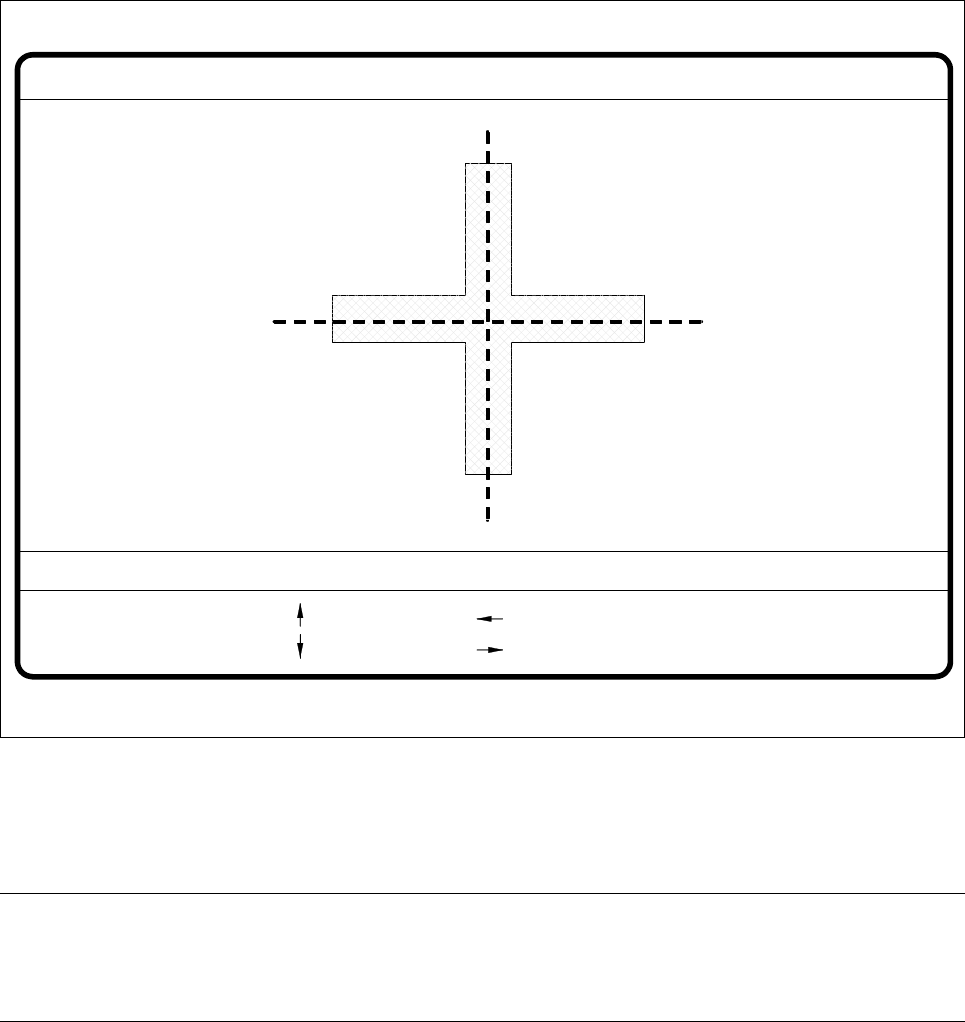

 [\WHQJHO\UHPHQHWRSFLy
Ha ezt az opciót a “Jelölés tesztelés” menüben szelektáljuk, akkor az állomás számítógép a
következõ akciókat indítja el:
- A képernyõ a “Jelölés tesztelés” menüt villantja be és átkapcsol a videóképre. Ezzel egy-
idejûleg az aktuális kamera pozíciók kerülnek kijelzésre és bevillantja a kezelõ felület
opciót.
- A cras-veszélynél a tengelyvezérlés lezárásra kerül.
iEUD ³-HO |OpVWHV]WHOpV´PHQ[\WHQJHO\UHKHO\H]pVYLGHyNpSH
- A lépéstávolság kiválasztása után, ez az 1-tõl 6 számig választható, az iránygombokkal
variálhatjuk az 1 portál kamera pozícióját.
UTALÁS
A standard-teachportálként mindig az 1 portált használjuk. A 1 portált a “Portál-választás”
opcióval lehet kiválasztani (lásd 5.5.3.1 rész, 5 - 49 oldal).
Az ESC-vel elhagyhatjuk a pozíciót. A “Jelölés tesztelés” menü kerül ismét kijelzésre.
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
1..6: x/y-Schritt.
x-Pos. [µm]= .......... y-Pos. [µm]= .........
x/y-Achsen verfahren
x/y - Schrittw. =
