11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-37
A Flip-chip elem a beültetõ pozícióban beültetésre kerül és egy elõre megadott ideig ott ma-
rad, hogy a folyadékszer megszáradhasson.
iEUD (J\HOHPIRO\DGpNV]HUUHOYDOyNH]HOpVpQHNHOYH
0DJ\DUi]DWDiEUiKR]
1 Folyadékszer felvitel a csatlakozó lábacskák felé történik.
Ezután a nyáklap még egy beállítható ideig a gépben marad, hogy biztosítsuk, hogy a foly-
adékszer megszáradjon.
Az ehhez szükséges paraméterek beadását lásd a 11.7.6.1 részben a Házforma lista és a
paraméterek leírásánál.
)RO\ DGpNV]HUXWiQW|OWpV
Amennyiben a folyadékszert után kell tölteni, az állomás számítógép figyelmeztetést ad ki.
Ilyenkor azonban még egy ideig tovább lehet a beültetést folytatni. A készlet-tartályt azon-
ban ne hagyjuk kiürülni, hogy a nemkívánatos állásidõt elkerülhessük.
87$/È6
A készlettartályt a gépen kívül kell utántölteni, hogy a gépben folyadékszer ne csöpögjön
szét.
- Vigyük a folyadékszer fejet utántöltési pozícióba. Lásd a 11.7.6.4 részt az, Egyedi
funkciókat.
- Húzzuk a készlettartályt felfelé a tartóból és a készlettartály tetejét fordítsuk le. Lásd
ehhez a 11.7.1 ábrát “Folyadékszer felvitel áttekintése”.
- Végezzük el a folyadékszerrel való utántöltést, és tegyük vissza a készlettartályt tetõvel
együtt ismét a tartóba. Lásd ehhez a 11.7.1 ábrát “A folyadékszer felvitel áttekintése”.
Ügyeljünk arra, hogy a folyadékszer tartály jól rögzítetten helyezkedjen el a tartóban.
- Az Egyedi funkciókban öblítsük ki a folyadékszer fejet, addig, amíg a tömlõ és a hegye
légüressé nem válik és folyadékszer folyamatosan nem jön belõle. Lásd ehhez a
11.7.6.4 részt, az Egyedi funkciókat.
UTALÁS
Mindegyik munkálatnál ügyeljünk arra, hogy a teljes adagoló tûben ne jöjjön létre bármiféle
levegõzárvány.
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-38
)HFVNHQG}FVHUpMH
A fecskendõ cseréjét normál üzemelés esetében nem kell elvégezni. Szerviz munkáknál
szükség lehet arra, hogy a fecskendõt kivegyük, ill. cseréljük.

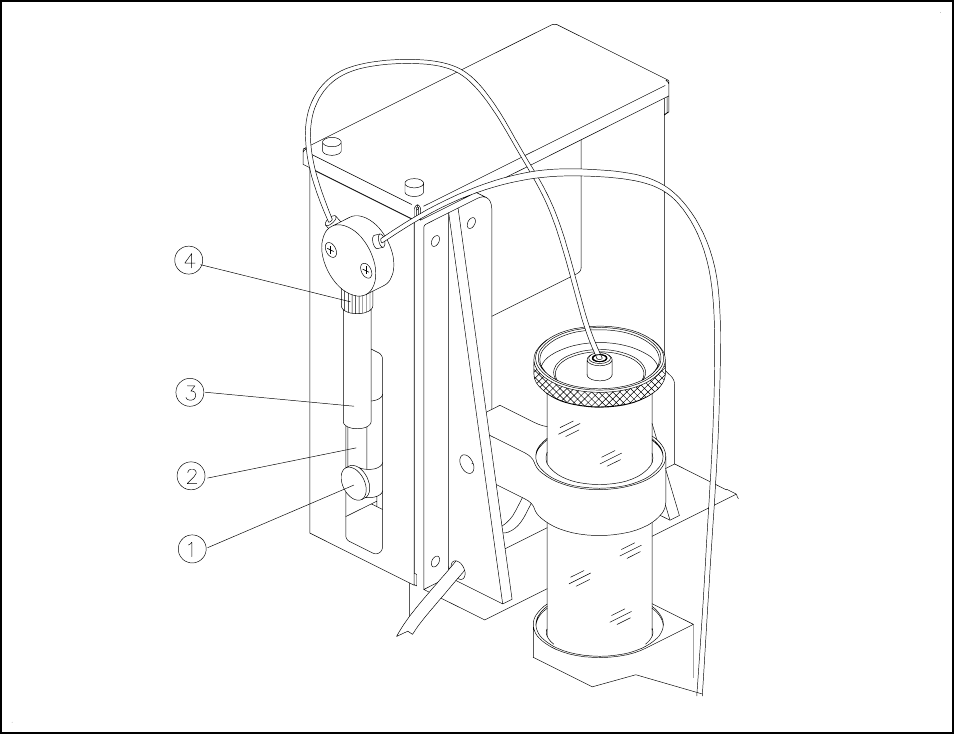

iEUD $IHFVNHQG}FVHUpMH
0DJ\DUi]DWDiEUiKR]
1 Fejescsavar 2 Adagoló dugattyú
3 Fecskendõ (Syring) 4 Tartó anya kicsavarása
- A folyadékszer fejet vigyük egyedi funkcióba az utántöltési pozícióba. Lásd ehhez a
11.7.6.4 fejezetet, az Egyedi funkciókat. A fecskendõ adagoló dugattyúja lefelé indul.
- Lazítsuk ki az adagoló dugattyún a fejescsavart.
- Toljuk az adagoló dugattyút felfelé. A fecskendõ eközben kiürül. A folyadékszer ilyenkor
a készlettartályba visszanyomásra kerül.
- Csavarjuk ki a fecskendõt a tartó anyát.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól
11.7 Diszpenziós folyadékszer felvitel a SIPLACE 80F4/F4-6/F5 számára
11-39
$NRPSOHWWDGDJROyWFVHUpMHFHQWUtUR]ySLSHWWiYDO
Amennyiben a centrírozó pipetta elromlik, akkor ezeket egyenként ki lehet cserélni. Az
adagolótû egy komplett egységet képez.
A komplett adagolótû cseréjére akkor lehet szükség, hogy ha az adagolótû vagy a tömlõ a
folyadékszer kikristályosodása miatt eldugul és ezért a kicserélése esedékessé válik. Ekkor
a komplett egységet cseréljük ki.
iEUD $GDJROyW|PO}EOXQWHVWXEXVFVHUpMH
0DJ\DUi]DWDiEUiKR]
1 Adagolótûhegy 2 Centrírozó pipetta
3 Kapocsrészek 4 Hengertetõ
5 Komplett adagolótû 6 Szelep
7 Henger
VIGYÁZAT
A centrírozó pipetta kicsavarozásánál ügyeljünk arra, hogy a két kapocsléc, amelyek az
adagolótût a hengerben rögzítik, nehogy elvesszen.
