9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-64
- Vegyük le az O-gyûrût a felvevõ csillaggyûrû vájatából, tisztítsuk meg a gyûrû vájatot és
a gyárát alkohollal és mind két alkatrészt szárítsuk meg. Sérülés esetén használjunk új
O-gyûrût.
- A tisztított, ill. új O-gyûrût takarékosan zsírozzuk be Unisilikon L250L-lel a helyezzük
ismét be a gyûrû vájatba, anélkül, hogy az O-gyûrût túlnyújtanánk.
- Tisztítsuk a d-meghajtó egység súrlódó tárcsáját (9.6.4. rész, 9 - 65 oldal) meg.

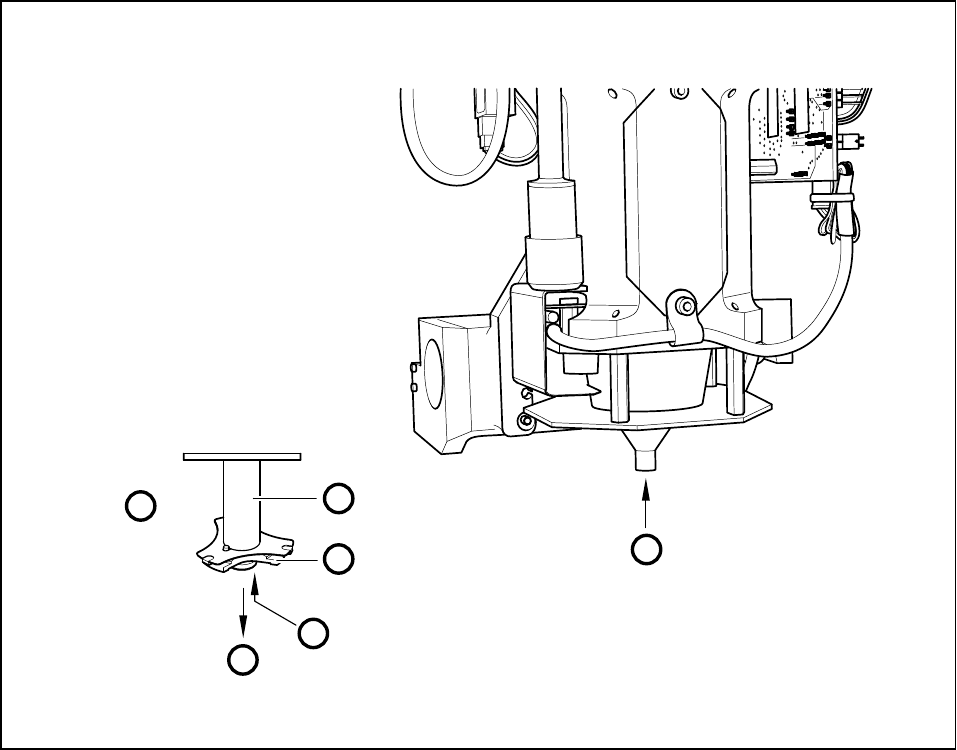

iEUD $IHOYHY}FVLOODJ2J\UMpQHNNDUEDQWDUWiVD
0DJ\DUi]DWDiEUiKR]
1 A felvevõ csillag nagyított képe
2 Szegnyereg IC-fej
3 Felvevõ csillag - becsavarozva marad a szegnyeregben
0XQNDOpSpVHNDiEUiKR]
A Rakjuk le a pipettát a pipetta cserélõben (1 Portál funkciók)
B Tisztítsuk meg az O-gyûrût alkohollal, majd takarékosan zsírozzuk be Unisilikon L250L-lel.
1
1
A
B
2
3
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-65
 $GPHJKDMWyHJ\VpJV~UOyGyJ\UMpQHNWLV]WtWiVD
- Helyezzük az IC-fejet szerviz pozícióba.
- Elõször tisztítsuk meg a látható területeket a súrlódó gyûrû körül (lásd 9.6.4 ábra) némi
alkohollal és tiszta kendõvel.

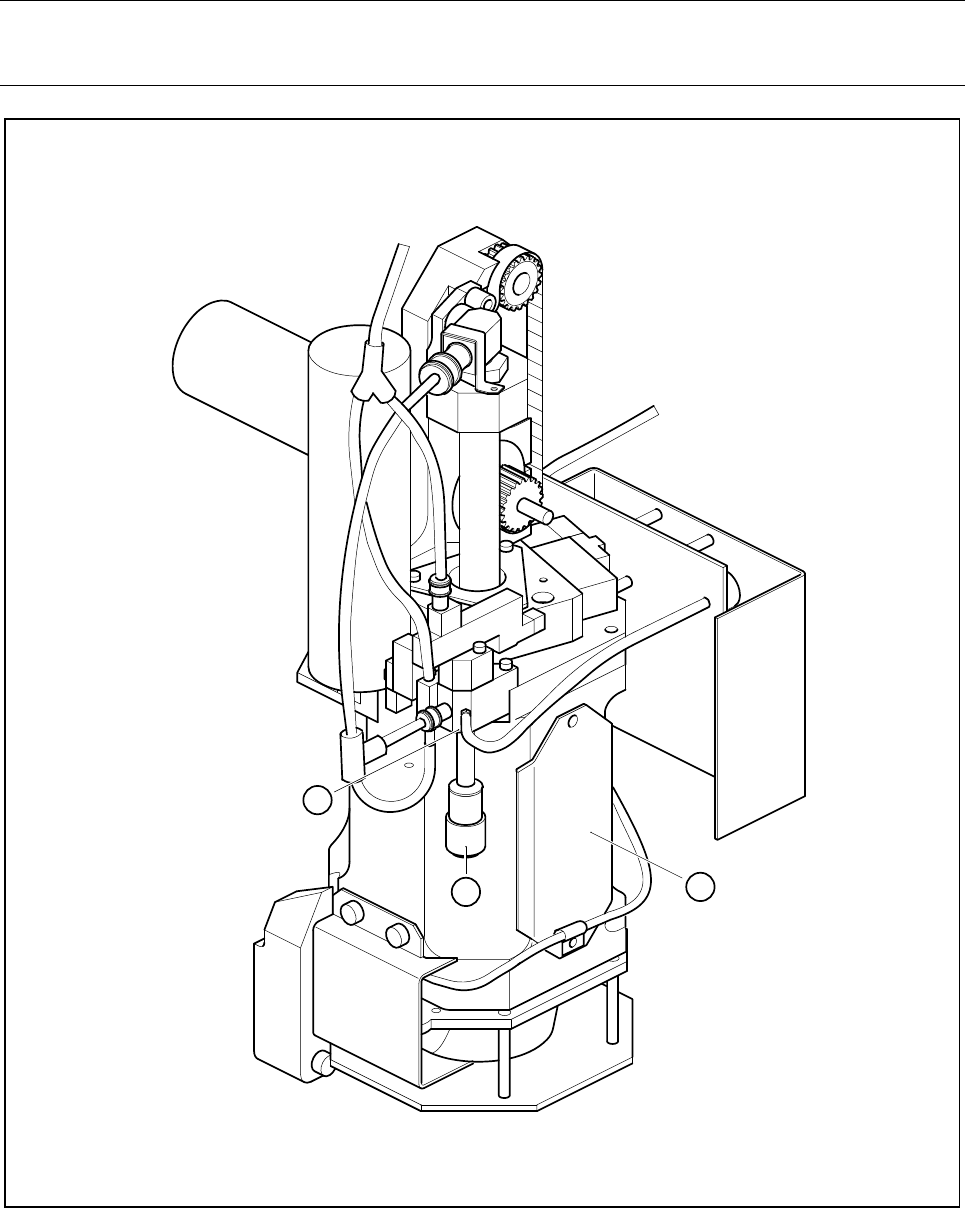

iEUD $ GPHJKDMWyHJ\VpJV~UOyGyJ\UMpQHNWLV]WtWiVD
0DJ\DUi]DWDiEUiKR]
1 A nyáklap továbbítás irányából való nézet az IC-fejen
2 d-tengely motor
3 Súrlódó gyûrû, tisztítsuk meg a felületet alkohollal (a súrlódó gyûrû lemez szöglemezzel került
lefedésre)
- Kapcsoljuk be az automatát és a d-tengelyt fordítsuk a következõkben leírtak szerint:
Tartsuk az alkohollal átitatott kendõt a súrlódó gyûrûn:
Válasszuk az „1 portál funkciók” menüben az „IC-fej funkciók” menüt és klikkeljünk a „d-
tengely fordulás” kapcsolási felületre.
(Minden egyes alkalommal, amikor az opcióra klikkelünk, akkor a súrlódó gyûrû 90°-os
elfordulására kerül sor).
Tisztítsuk meg ilyen módon a súrlódó gyûrû teljes felületét.
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
98/03-as kiadás az SR.403.xx szoftververziótól
9.6 IC-fej (SIPLACE 80F
4
/81F
4
-6/80F
5
9-66
 $KDQJWRPStWySyWOiVD
87$/È6
A hangtompító szûrõjének szennyezõdése zavarhoz vezethet a vákuum elõállításban.

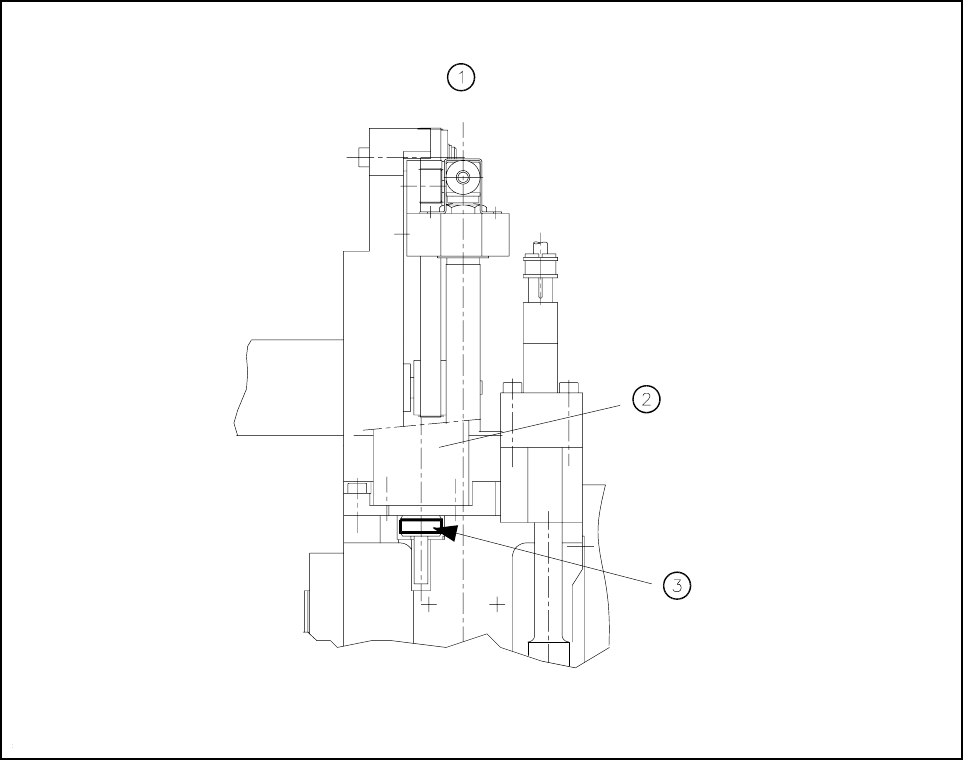

iEUD $KDQJWRPStWyV]U}HOKHO\H]pVHDYiNXXPHO}iOOtWyQ
0DJ\DUi]DWDiEUiKR]
1IC-fej
2 Hangtompító
3 Vákuum elõállító
2
3
1
