5.V izuális funkció k Használati ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 ti pushoz 5.5 Márk a teachin g 98/03-as kiadás az SR.404 .xx szo ftververz iótól 5-60 ³.RQWUD V]WpU ]pNHQ \ VpJ´PHQ A “Kont raszt érzékenys…
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-59

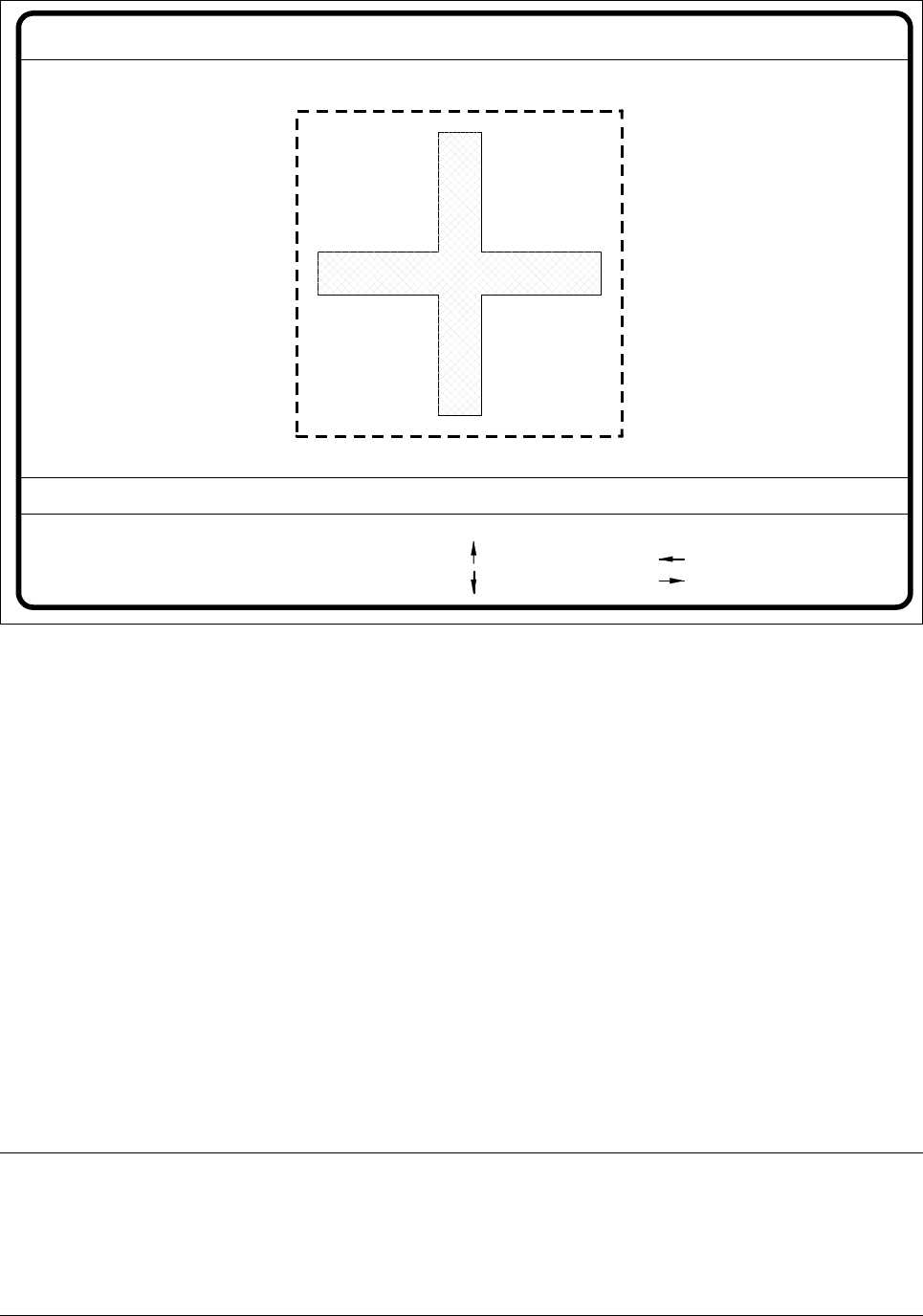

iEUD ³-HO|O}WHDFKLQJ´PHQ³.HUHV}PH]}WHDFKLQJ´YLGHyNpS
- Az iránygombokkal variálhatjuk a kamera helyzetét. A lépéstávolságokat az 1... 6
számok beadásával lehet megadni.
- A “+” és “-” jelekkel eltolhatjuk a jelölõ struktúra határokat és egyidejûleg teachingel-
hetünk. Eközben az üres gombbal átkapcsolhatunk vízszintes és függõleges irányba. A
lépéstávolságokat a mezõben a TAB-gombbal 1-tõl 10-ig terjedõ gombbal és fordítva
lehet variálni.
- A RETURN-nel a teaching eljárást indítjuk el.
Mérési eredményként megjelenik az egyértelmûségi érték. Ez 0 (= nem elegendõ) és 100 (=
nagyon jó) megkülönböztethetõség között variálódhat.
Tapasztalat szerint mindenképpen érjük el a jelöléseknél és az ink-pontoknál a 60-as
értéket.
- Többször ismételjük meg a teaching eljárást különbözõ mezõnagyságoknál. Ezzel opti-
malizálhatjuk az egyértelmûségi értéket.
- Az ESC-vel elhagyhatjuk ezt az opciót.
UTALÁS
Ha mégis alacsony egyértelmûségi értéket kívánunk használni, akkor ügyeljünk a jelölés jó
minõségére (lásd “Opció teszt”, 5 - 67 oldal).
Ha ezen kívül a minõség rossz, akkor inkább válasszunk egy másfajta jelölést (lásd jelölések
elõállítása kritériumai, 5.2.5 rész, 5 - 23 oldaltól).
Marke-Nr. = 8 Eindeutigkeit = 70
Blank: hor./vert.
- : kleiner
Tab : Feld-Schritt
Suchfeld ändern
1..6 : x/y-Schritt.
: x-Achse +
: x-Achse -
: y-Achse +
: y-Achse -
x/y - Schrittw. = ...Richtung = ...
Feld-Schritt = ...
Ret: teachen
+ : größer
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.5 Márka teaching 98/03-as kiadás az SR.404.xx szoftververziótól
5-60
³.RQWUDV]WpU]pNHQ\ VpJ´PHQ
A “Kontraszt érzékenység”menüben a jelölés és környezetek közötti kontraszt arány
állítható be optimálisan.
UTALÁS
Ennek a menünek az opciói csak akkor hozzáférhetõek, hogy ha már betöltöttünk egy
jelölést. Ezt arról ismerjük meg, hogy a felirat alapja feketére vált.
A “Jelölés” kijelzõ mezõben kijelzésre kerül a jelölés szám és a jelölés név.
Ha nem töltöttünk be jelölést, akkor csak az “5. Táblázat beállítás” opciót választhatjuk.

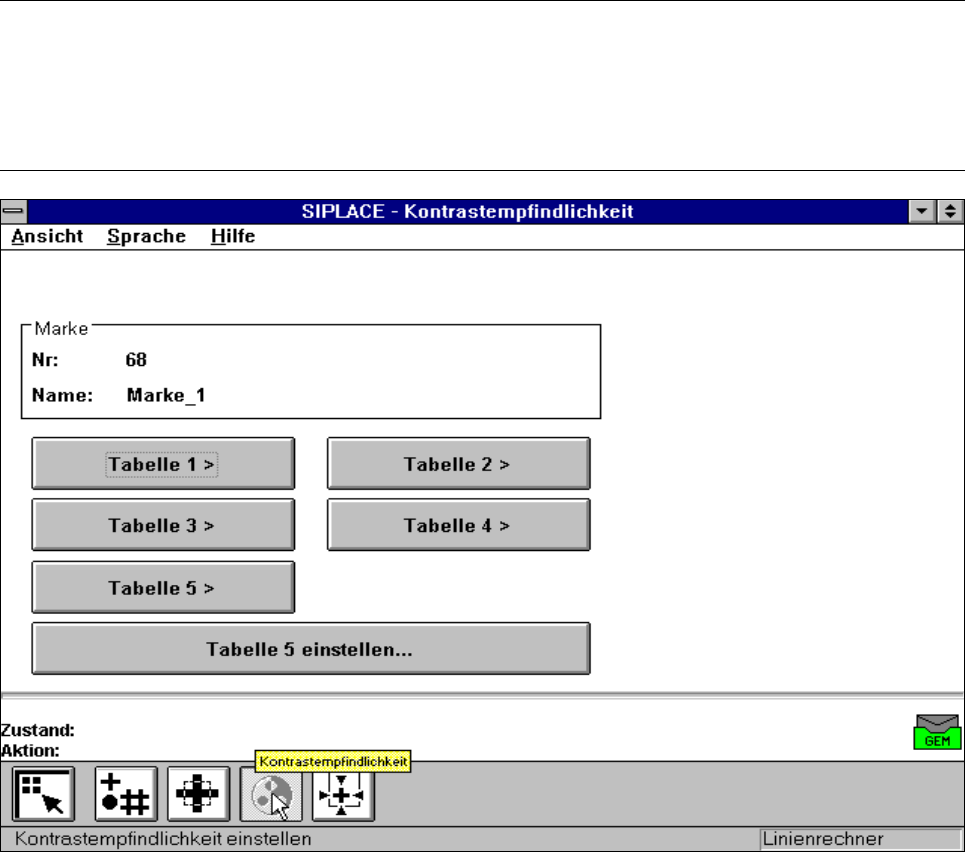

iEUD ³. RQWUDV]WpU]pNHQ\VpJPHQ´RSFLyN
A videókamera minden pontja tartalmaz egy 8-bites szürkefokozat információt. Itt a je-
lentés a következõ:
a 0 érték: fekete és
a 255 érték: fehér
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-61
A világosság eloszlásának jobb megítélése, illetve a kontraszt viszonyok miatt ezeket a
szürke értékeket transzformációs táblák segítségével színesbe váltjuk át, mint ezt a követ-
kezõ táblázat mutatja:
7iEOi]DW $V]UNHpUWpNV]tQiWYiOWi VLWiEOi]DW
UTALÁS
Hogy jó egyértelmûségi értéket érjünk el, a kontraszt különbség a jelölés és a környezet
között legalább 75-ös értéket érjen el. Az alap például zöld színû legyen, a jelölés pedig
narancssárba.
Amennyiben a kontraszt viszonyok kedvezõtlenek, akkor a menüben öt elõprogramozott
transzformációs táblát választhatunk ki, hogy markáns színábrázolást érhessünk el. Ezen
kívül szintén lehetõségünk van arra, hogy a transzformációs táblákat saját magunk pro-
gramozzuk.
UTALÁS
A színábrázolás megváltoztatása esetén a jelölés egyidejûleg teachingelésre kerül.
6]UNHpUWpN 6]tQKR]]iUHQGHOpV
0fekete
30 lila
50 kék
77 kékeszöld
100 zöld
127 barna
150 piros
175 narancssárga
200 sárga
255 fehér
