Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól 4.1 Áttekintés
4-3
 ÈWWHNLQWpV
2.3.2 Folyamatábrából
Egyedi funkciók (4. Fejezet)
iEUD $]HJ\HGLIXQNFLyNiWWHNLQWpVH
Portálfunkciók Szállítási funkciók 1/2
(a 2 csak opcióként)
Folyadékszer felvitel (opció)
Pipetta-cserélõ konfiguráció IC-fej
Pipetta-cserélõ konfiguráció revolverfej
Pipetta konfiguráció revolverfe
j
Pipetta ofszet revolverfe
j
Vákuumteszt revolverfej
IC-fej funkciók
Revolverfej funkciók
Portál funkciók
A szállítási szélesség beállítása és mérése
Nyáklapok szállítási funkció
4. Egyedi funkció Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
4.1 Áttekintés 98/03-as kiadás az SR.404.xx szoftververziótól
4-4
 ÈOWDOiQRVPHJMHJ\]pVHN
Egyedi funkcióként a portálfunkciókat és a szállítási funkciókat jelöljük.
Az egyedi funkciók fatális hibák után bizonyos akciók végrehajtására szolgálnak és ezen kívül az
automata beállítására és tesztelésére. Az egyedi funkciók lehetõvé teszik, hogy a különbözõ
funkciós egységeket definiáltak irányozzuk meg.
Az ebben a 4. Fejezetben tárgyalt funkciók a SIPLACE 80F
4
, ill. 80F
4
-6-os gép számára érvényes-
ek, de ugyancsak megtalálhatók a SIPLACE 80S-20-nál. A különbség abban áll, hogy a SIPLACE
80F
4
portálfunkciói számára plusz IC-fejfunkciók és a Wafflepack-cserélõ funkciói is rendelkezésre
állnak.
),*<(/0(=7(7e6
Az egyedi funkciókat csak megfelelõen képzett és kvalifikált személyzet alkalmazhatja, mert nem
rendeltetésszerû alkalmazás esetén testi sértés és/vagy a gépen keletkezett kár jöhet létre.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 4. Egyedi funkció
98/03-as kiadás az SR.404.xx szoftververziótól
4.2 Egyedi funkciók a 12-es revolverfejjel rendelkezõ portálnál
4-5
 (J\HGLIXQNFLyNDHVUHYROYHUIHMMHOUHQGHONH]}
SRUWiOQiO
87$/È6
Az x- vagy y-tengely menetfunkcióinál a védõtetõ zárva legyen és ennek végrehajtásához a start-
gombot kell megnyomni. A portálok alapvetõen csak lassú sebességgel mûködnek.

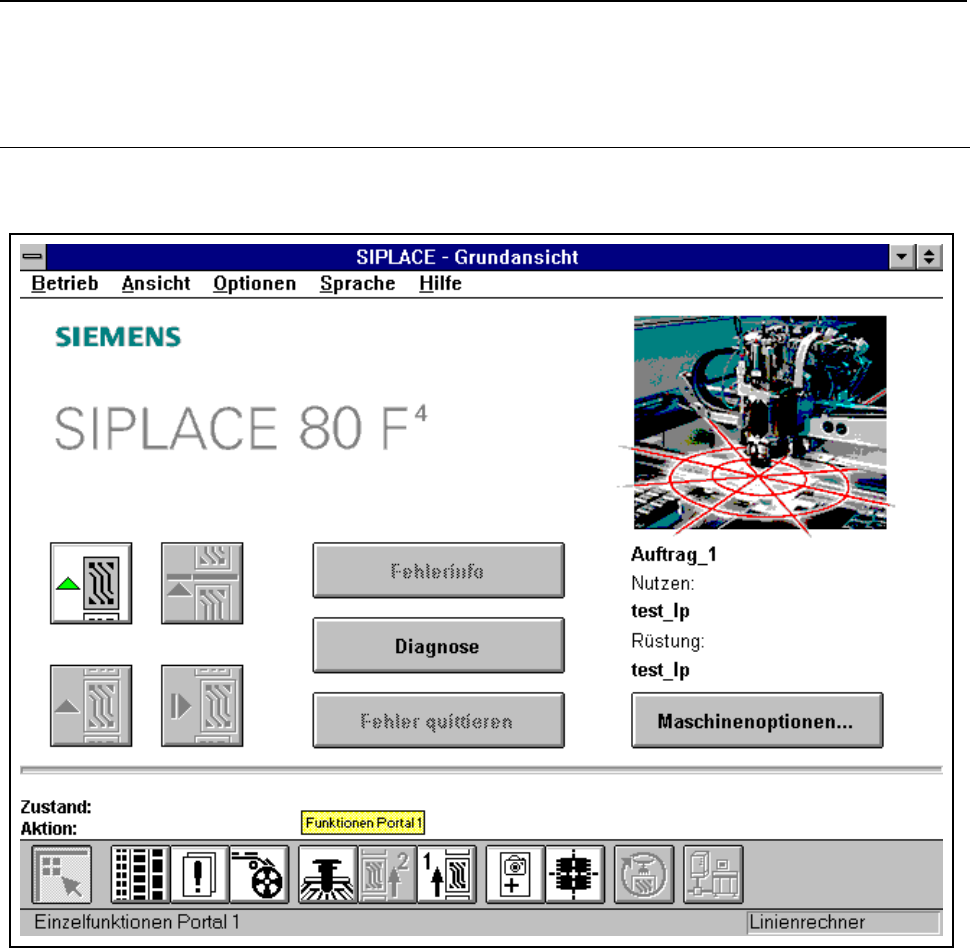

- Klikkeljünk az alapnézetben az (J\ H GLIXQNFLyNSRUWiO szimbólumra.
iEUD (J\HGLIXQNFLyNSRUWiO
