2. Bevez etés és a lapfog almak Használati ut asítás a SIPLACE 80S-20/F4/F4 -6/F5 ti pushoz 98/03-as kiadás az SR.40 4 .xx s zoftverv erziótól 2.1 Az au tomata kije lzõje és keze lési elemei 2-10   )}]D YDUNLMHO]}…

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak

98/03-as kiadás az SR.404.xx szoftververziótól

2.1 Az automata kijelzõje és kezelési elemei

2-9

 .DSFVROyND]DXWRPDWiQ

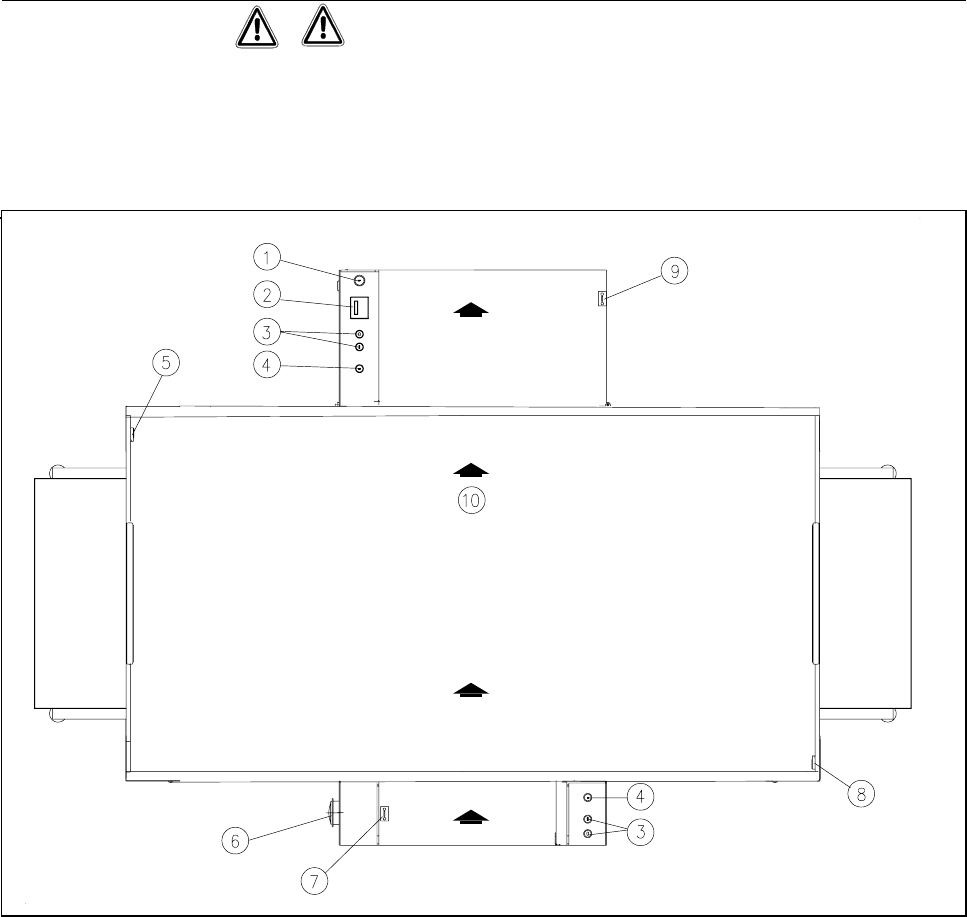

A 2.1.5 ábra mutatja a fõkapcsoló, a tetõkapcsoló, az indító és leállító nyomógomb, a VÉSZ-

KI kapcsoló és a kulcskapcsoló helyét az automatán:

),*<(/0(=7(7e6

A kulcskapcsolót csak megfelelõen kvalifikált személyzet mûködtetheti szervizelési és kar-

bantartási munkák kapcsán. Minden egyéb más esetben a kulcsot arra nem hivatott

hozzáférés ellen védeni kell, mivel ennek figyelmen kívül hagyása súlyos sérülésekhez, il-

letve az automata sérüléséhez vezethet.

iEUD $NDSFVROyNKHO\HD]DXWRPDWiQ

0DJ\DUi]DWDiEUiKR]

1 Kulcskapcsoló 2 Elem (chip) számláló

3 Indító- és leállító gomb 4 Vész-ki kapcsoló

5 Tetõkapcsoló, baloldalt 6 Fõkapcsoló

7 Tetõkapcsoló lefedés a fogadószalagon 8 Tetõkapcsoló, jobboldalt

9 Tetõkapcsoló lefedés a kiadószalagon 10Továbbítási irány

2. Bevezetés és alapfogalmak Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

98/03-as kiadás az SR.404.xx szoftververziótól

2.1 Az automata kijelzõje és kezelési elemei

2-10

 )}]DYDUNLMHO]}

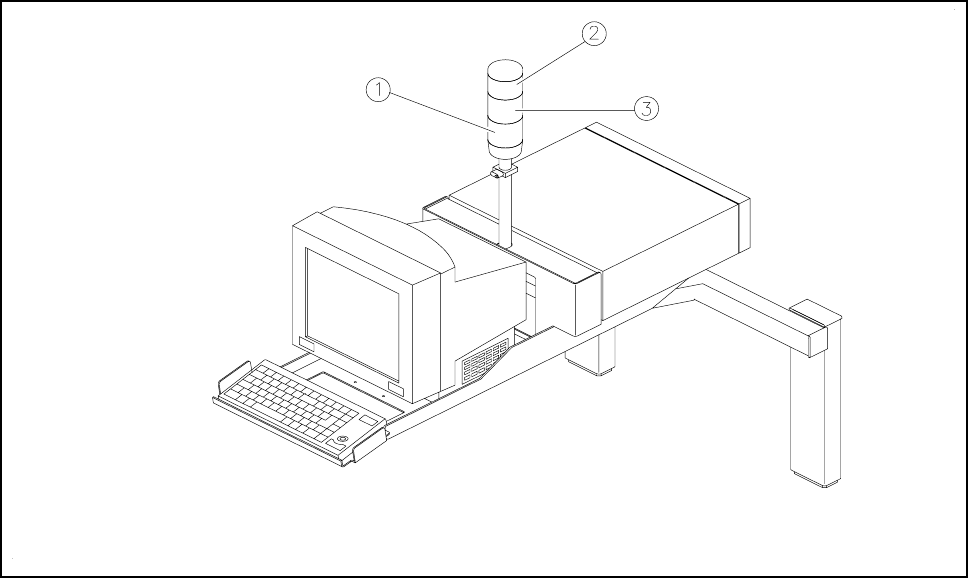

Minden portál számára megtalálható egy zavar-lámpa a fõ zavar kijelzõn. Az alsó zavarlám-

pa az 1 portállal kapcsolatban jelez és a felsõ zavarlámpa a 2 portállal kapcsolatban jelez.

iEUD )}]DYDUNLMHO]}

0DJ\DUi]DWDiEUiKR]

1 Zavarlámpa (fehér), 1 portál (helye 3/4) 2 Zavarlámpa (fehér), 2 portál (helye 1/2)

3 Üzemkijelzõ lámpa (zöld)

 $IXQNFLyOHtUiVD

$]]HPNLMHO]}OiPS DIRO\DPDWRVDQEH

Az automata üzemben van

$]]HPNLMHO]}OiPS DYLOORJ

Az automata várja a beadó szalagon a nyáklapot, vagy az automata arra vár, hogy a kiadó

szalag felszabaduljon.

=DYDUOiPS DYLOORJ

A mindenkori portálon egy vagy több sáv üres. Az automata azonban még dolgozik a

meglévõ elemekkel (chippekkel).

$]DYDUOiPS DIRO\DPDWRVDQEH

A mindenkori portálon hiba lépett fel. Az automata áll.

0LQGDNpW]DYDUOiPSD IRO\DPDWRVDQEH

Az automata teljes területén hiba lépett fel. A gép áll.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak

98/03-as kiadás az SR.404.xx szoftververziótól

2.2 A kezelõfelület alapja és felépítése

2-11

 $NH]HO}IHOOHWDODSMDpVIHOpStWpVH

A SIPLACE 80S-20/F4/F4-6F/F5 számára a menüt és a kezelõfelület megjelenési képét

MS-Windows NT 4.0-ban realizáltuk és ez az MS-Windows standarden alapszik.

 0XQNiND³7UDFNEDOO´ODOLOOD7RXFK6FUHHQQHO

A Trackball az egér-gombbal a billentyûzeten található (lásd 2.1.2 ára)

A Trackball-lal az egér nyilat a képernyõn a menükhöz, a menü nevekhez, az ikonokhoz,

vagy a kapcsolómezõkhöz lehet mozgatni és a baloldali egér-gombbal kiválasztani, ill.

ezeket a mûveleteket kivitelezni. Választható módon ezeket az akciókat az ujjunkkal köz-

vetlen a képernyõn (Touch-Screen) is kiválaszthatjuk és végrehajthatjuk. Ezeket az akciókat

a következõ fejezetekben “klikkelés” szóval határozzuk meg.

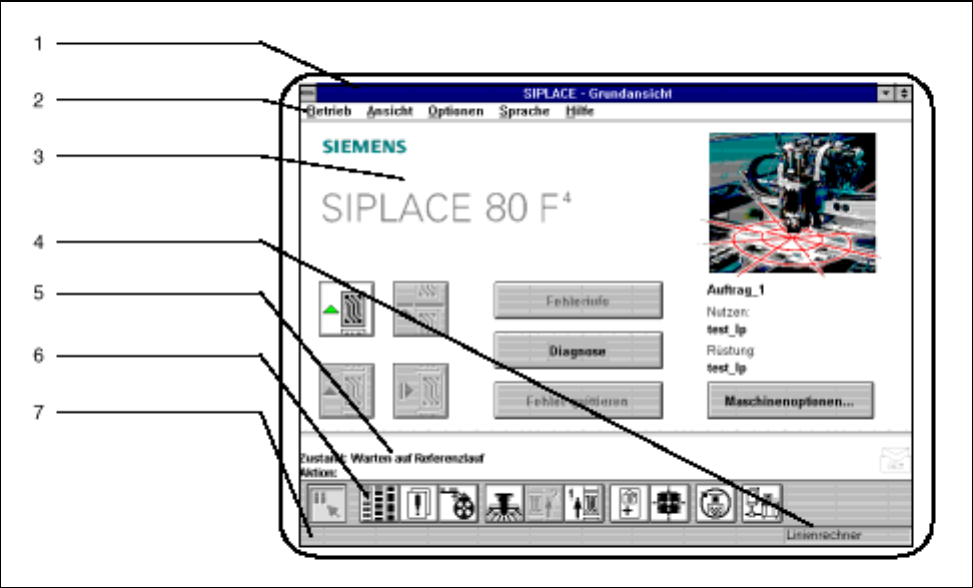

 .pSHUQ\}IHORV]WiVD

iEUD $NpSHUQ\}IHORV]WiVD

0DJ\DUi]DWDiEUiKR]

1 Menüsor 2 Fejléc

3 Munka/kliensmezõ 4 A gép üzemmódja

5 Státusz ablak 6 Szimbólum-léc

7 Státusz-sor
