5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-110
- Grid driven ((OHPLQVSHNFLyD)
)
LOO)
DXWRPDWiNRQ
A mérési eredmények nagy vonalakban adatokat szolgáltatnak a koordinátákról és az elfor-
dulásról az elemeknél. Ezen kívül a mérés minõségével kapcsolatos tájékoztatást is ad.
- Ball driven ($%DOOSR]tFLyPHJKDWiUR]iVDD)
)
LOO)
DXWRPDWiNQiO
A mérési eredmények pontos adatokat szolgáltatnak az elemek pozíciójáról és elfor-
dulási szögérõl. Ezen kívül információt kapunk még a maximális Ball-mozgásról és a
mérés minõségérõl.
-
$MiQOiVRNDPpUpVLPyGV]HUHNRSWLPiOLVV]HNYHQFLiMiKR]
A következõ táblázatban ajánlásokat adunk önöknek az elemek mérési módszereinek opti-
mális szekvenciájára vonatkozóan: A következõ rövidítések érvényesek:
B = Ball driven
C = corner driven
G = grid driven
L = lead driven
R = row driven
S = size driven
7iEO i]DW 2SWLPiOLVV]HNYHQFLDDPpUpVLPyGV]HUHNQpO
*)L a szabálytalan elemeknél, külön ablakkal
(OHP 0pUpVLVRUUHQG
6 5 * & / %
MELF S L
CHIP S L
SOT S C L
SL
SOJC6 S C
SOJC14 R C
LCC R C L
PLCC R C L
QFP R C L
TAB R C L*
BGA, Flip-Chip S G B
Bare Dies S
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához
5-111
$6L]HPpUpVLPRGXV

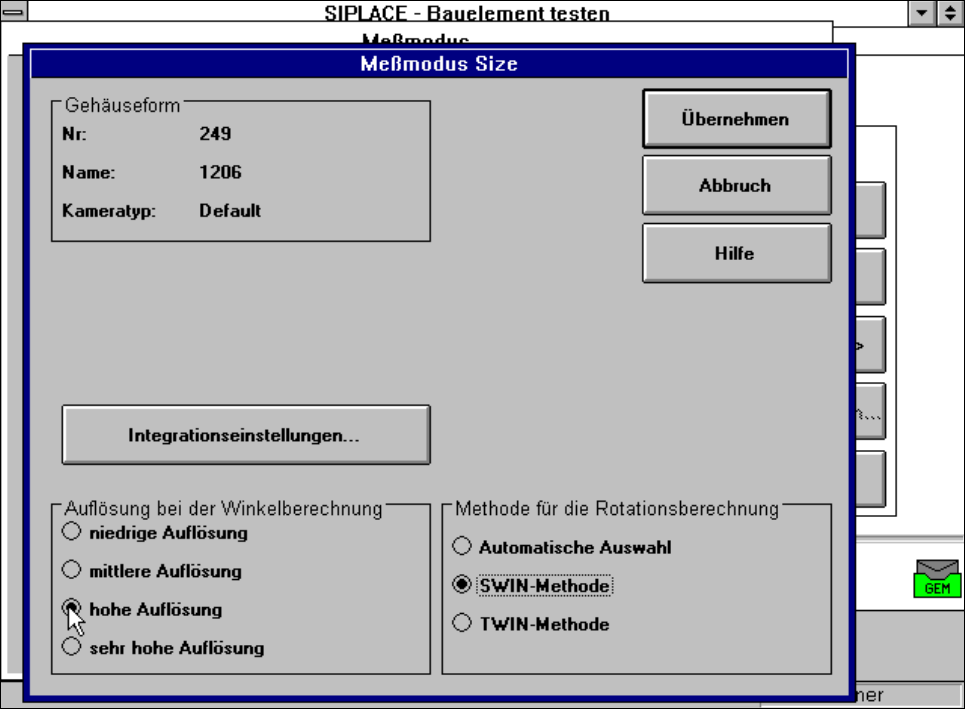

A "Beállítás" -ra való klikkeléssel a "Size" modusban a "Size mérési modus"-ba menüjelenik
meg a képernyõn.
iEUD0pUpVLPRGXVRSFLyD6L] H PpUpVLPRGXV
Ebben a menüben a következõkre van lehetõségünk
– A szög kiszámítás felbontásának variálása,
– a rotációs számítás módszerének rögzítése, és
– az integrációs beállítás variálása.
$V]|JNLV]iPtWiVIHOERQWiVD
Amennyiben ennél a mérési modusnál az elem-elfordulás a többféle értelmezés miatt ross-
zul kerül kiszámításra, akkor a szögfelbontást forgási szög kiszámítása szempontjából
növelhetjük. A felbontás függvényében az elemszög meghatározása érdekében a követ-
kezõ lépések alkalmazhatóak:
- Alacsony felbontás:
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól
5-112
7iEOi]DW $V]|JNLV]iPtWiVIHOERQWiVD$ODFVRQ\IHOERQWiV
– Közepes felbontás
Szögmeghatározás minden 4° a szögtolerancián belül
– Magas felbontás
Szögmeghatározás minden 2° a szögtolerancián belül
– Nagyon magas felbontás
Szögmeghatározás minden 1° a szögtolerancián belül
$URWiFLyVV]iPtWiVPyGV]H UH
A rotációs ablakok számát lehet a szögmeghatározás szempontjából rögzíteni.
– Automatikus kiválasztás
A rendszer kiválasztja az ablakok számára
– SWIN - módszer (Single Window)
Egy ablak kerül kiválasztásra. A módszer alkalmas a kis elemek és az ingadozó mérések
számára.
– TWIN - módszer ( Two Windows)
Két ablak kerül kiválasztásra. A módszer különösen alkalmas a gyors kiértékelésre, pl. a
PLCC-k számára. Ilyenkor azonban elõfeltétel, hogy a vizsgálandó struktúrák az ablak
közepén legyenek. Amennyiben nem ez az eset áll fenn, akkor csak egy ablakot
válasszunk. (SWIN-módszer).
,QWHJUiFLyVEHiOOtWiVRN
Amennyiben az "Integrációs beállítások" kapcsolófelületre klikkeltünk, akkor megjelenik az
"Integrációs beállítás Size mérési modus" menü.
6]|JWROHUDQFLD
Szögmeghatározás
a következõ szögek
esetében
-Szögtolerancia 2 -15° -33°
0° -8° -18°
+Szögtolerancia 2 0° -8°
8° 0°
15° 8°
18°
33°
