5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.11 Komplanaritásos lézermodul 98/03-as kiadás az SR.404.xx szoftververziótól
(csak a SIPLACE 80F
4
, 80F
4
-6, ill. az F
5
számára)
5-164
VESZÉLY
Az gyártó részérõl a biztonsági garancia bármiféle változtatás, vagy manipuláció esetén
érvénytelenné válik!
Ezen kívül a használó számára kötelezõ a szakmai egyesült által kiadott irányelveket a
VBG-93-at betartani, azaz:
- Be kell jelentkezni a Szakmai Szövetségnél
- Meg kell bízni egy lézervédelmi megbízottat
- A modul használatakor irányelveket kell felállítani.
 ÈWWHNLQWpV
. LpUWpNHOpVLHJ\VpJ
A komplanaritásos modul két komponensbõl áll, a vezérlõegységgel rendelkezõ kiértékelõ
egységbõl és a lézermodulból. A kiértékelõ egység a vezérlés betoló-egységben található
(lásd 5.11.4. ábra). Három zöld LED a kiértékelõ egység elülsõ oldalán mutatja az üze-
melési állapotot:
$5(6(7JRPEEDONH]GHPpQ\H]KHWMNDNRPSODQDULWiVRVPRGXOW
/p]HUPRGXO
A lézermodul a jobboldali gépoldalon egy tartókeretre került rögzítésre (lásd 5.11.5 ábra).
Két piros LED és egy zöld LED jelzi a lézermodul üzemi állapotát.
iEUD $NRPSODQDULWiVRVOp]HUPRGXOiWWHNLQWpVH
/('OiVGiEUD EH NL
1 zöld Üzemi feszültség 5V Feszültség hiányzik
2 zöld Üzemi feszültség 12 V Feszültség hiányzik
3 zöld Lézermodul üzemel Lézermodul kikapcsolva
/('OiVGiEUD EH NL
4 piros OUT OF RANGE (a mérési
tartományon kívül)
-
5 piros POOR TARGET (az elemek
rossz reflexiós tulajdonságai
-
6 zöld Lézermodul üzemelés alatt Lézermodul kikapcsolva
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók
98/03-as kiadás az SR.404.xx szoftververziótól
5.11Komplanaritásos lézermodul
(csak a SIPLACE 80F
4
, 80F
4
-6, ill. az F
5
számára)
5-165
0DJ\DUi]DWD]iEUiKR]
1 Zöld LED: Üzemi feszültség 5 V
2 Zöld LED: Üzemi feszültség 12 V
3 Zöld LED: Lézermodul bekapcsolva
4 RESET-gomb
5 SUB-D-dugasz, 9 pólusos, COM2: a gépkontroller
6 SUB-D-dugasz, 15-pólusos: a lézermodulhoz
7 Kiértékelési egység vezérlõ egysége
8 Vezérlõ betoló egység 80F
4
/80F
4
-6
5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
5.11 Komplanaritásos lézermodul 98/03-as kiadás az SR.404.xx szoftververziótól
(csak a SIPLACE 80F
4
, 80F
4
-6, ill. az F
5
számára)
5-166

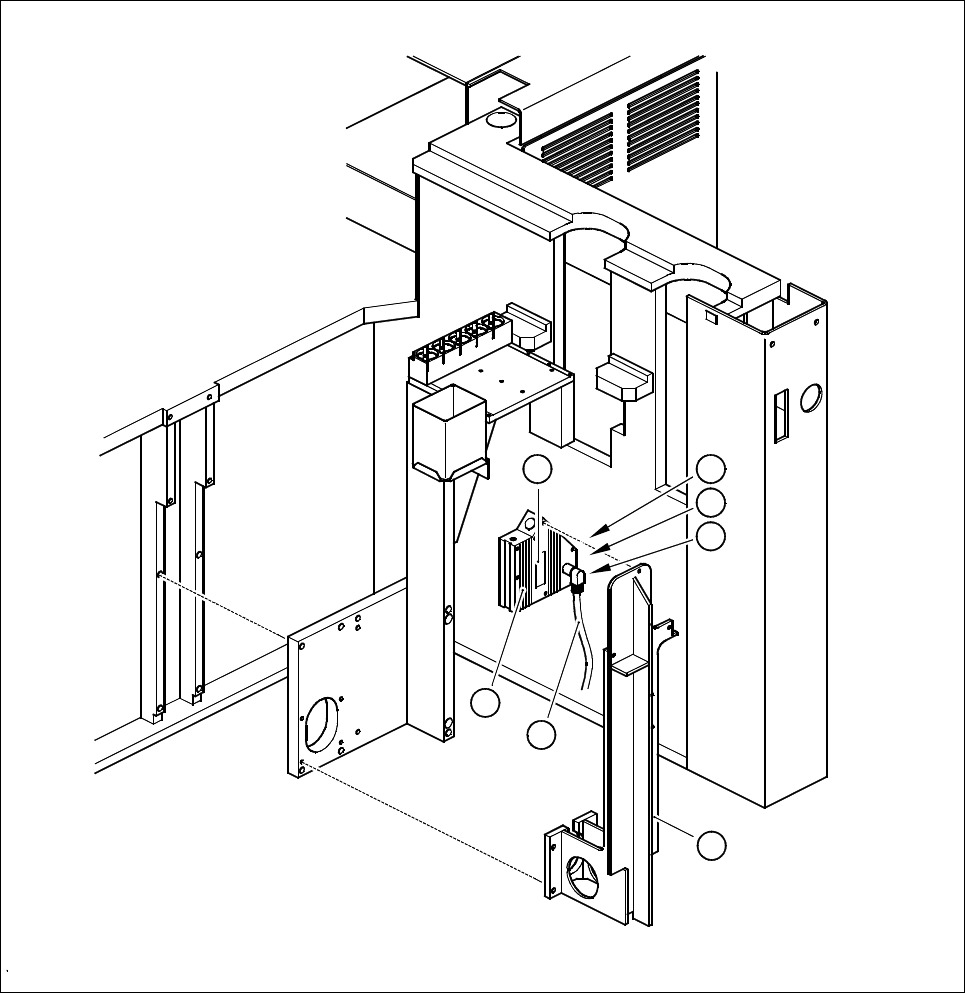

iEUD .RPSODQDULWiVRVPRGXO
0DJ\DUi]DWD]iEUiKR]
1 Lézermodul
2 Csatlakozó kábel
3 Tartókeret
4 Piros LED: OUT OF RANGE
5 Piros LED: POOR TARGET
6 Zöld LED: LASER ON
7 "3B lézerosztás" matrica, lásd 5.11.2 ábra.
4
5
6
1
2
3
7
