Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.6 Wafflepack cserélõ
10-25
$:DIIOHSDFNFVHU pO}XWiQW|OWpVH
87$/È6
A 00132110-04 cikkszámú tárhordozó (régi) és a 00116431-xx cikkszámú (új) egyaránt al-
kalmazható. Ezeket a tárakat azonban vegyes üzemben nem alkalmazhatjuk, vagyis mindig
csak azonos típusú tárak szerelhetõk fel.
- A Wafflepack cserélõ a gép megállítása nélkül is feltölthetõ.
- A Wafflepack cserélõ utántöltési pozíciójába való helyezés és a töltés befejezése
lehetséges a beültetés alatt is. Lásd ehhez a 3.4.5 fejezetet a jelen használati utasítás-
ban
- A “Elem továbbító rendszerek” menüben a “Wafflepack cserélõ” almenüben a funkciók
leírásra kerülnek, amelyeket a Wafflepack cserélõvel elvégezhetünk.
- Amennyiben fizikailag rendelkezünk Wafflepack-cserélõvel és a megfelelõ álláshellyel
csatlakoztatásra került, akkor az egyedi funkciók elindítása és befejezése a hozzá tar-
tozó felszerszámozás nélkül is lehetséges. A töltési szint beadása nem lehetséges.
- Amennyiben a beültetés alatt különbözõ felszereléssel töltünk utána, akkor a töltési
szinteket utólag kell az állomás tudomására hozni (a hozzátartozó felszerelés küldése).
- A tárhordozó telítettség ellenõrzése az utántöltési pozíció befejezése után az aktuális, az
állomáson meglévõ felszereléssel történik. Amennyiben egy következõ felszerelés
utántöltés történik, akkor a kiadott igény a tárhordozó telítettségével kapcsolatban nem
lehet azonos a jövõbeni felszereléssel.
$UHQGV]HUYLVHONHGpVHKLEiVKHO\]HWHNEHQ
- Amennyiben az érkeztetési, vagy tárhordozó csere folyamat alatt az utántöltési pozíció
kerül kiválasztásra, akkor az igény a “Wafflepack cserélõ éppen mûködik” jelentéssel
negatívan kerül nyugtázásra. Az érkeztetési eljárás befejezése után ismét az
“Utántöltési pozíció” indítása menüpontot kell választani.
- Amennyiben a beültetõfej a Wafflepack cserélõre nyúl vissza, mialatt az utántöltési
pozícióban van, akkor a beültetési menet megvárja a “Wafflepack cserélõ utántöltési
pozíciójának befejezésre várása” állapot jelentés kiadását, vagyis megvárja a Waf-
flepack cserélõ utántöltésének kezelõ általi befejezését.
- Amennyiben a kezelõ egy Wafflepack cserélõ funkciót választ az “Utántöltési pozíció
befejezve” funkción kívül, annak ellenére, hogy utántöltési pozícióban található, akkor a
felszólítás “Wafflepack cserélõ utántöltési pozícióban” jelentésre elutasításra kerül. Ugy-
anez a helyzet az “Utántöltési pozíció befejezve” esetében, amikor nincs utántöltési
pozícióban.
- Amennyiben egy Wafflepack cserélõ funkció olyan álláshelyen kerül kiválasztásra, ahol
nincs Wafflepack-cserélõ, akkor ez egy 10 mp-es várakozás után az “Ezen az álláshe-
lyen nincs Wafflepack-cserélõ” jelzéssel elutasításra kerül.
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
10.6 Wafflepack cserélõ 98/03-as kiadás az SR.404.xx szoftververziótól
10-26
$:DIIOHSDFNFVHUpO}EHKHO\H]pVH
- Mielõtt a Wafflepack cserélõt bevezetjük a gépbe, húzzuk ki az elemvizuális modul kam-
era felsõ részét.
9,*<È=$ 7
A beépített kerekekkel a Wafflepack cserélõt be- és kihúzhatjuk a gépbõl. A kerekek azon-
ban nem alkalmasak arra, hogy a Wafflepack cserélõt hosszabb szakaszon szállítsuk. Fel-
borulási veszély!
A szállításhoz erre alkalmas kocsit használjunk (00123141-01 cikkszámtól).
- A Wafflepack cserélõt óvatosan vigyük a gép megfelelõ álláshelyébe. A Wafflepack
cserélõ blokkoló stiftjeit a SIPLACE stiftjei vájatai fölött helyezkedjenek el.
- Ellenõrizzük a méretet (87 +/- 0,5 mm), a tárhordozó alsó szélét az elemasztal felsõ
széléhez képest (lásd 10.6.5 ábra).

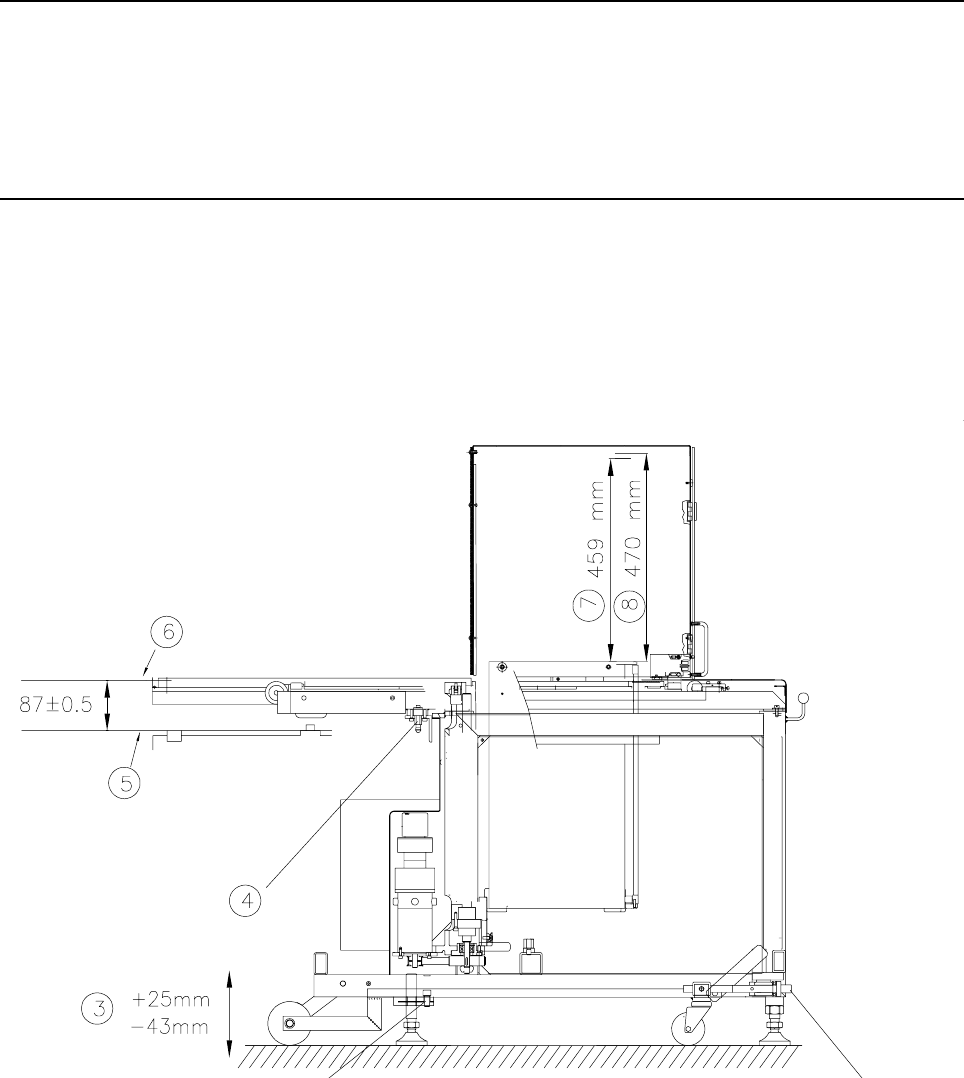

iEUD :DIIOHSDFNFVHUpO}EHiOOtWiVD
0DJ\DUi]DWDiEUiKR]
1 Fel/le imbusz kulccsal 2 Kapocs csavar
3 Emelõ 4 Dokkoló stift
5 Az elemasztal mágneslécének felsõ széle 6 A tárhordozó alsó széle
7 Névleges löket (459 mm) 8 Utántöltési pozíció 470 mm)
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.6 Wafflepack cserélõ
10-27
- Oldjuk ki a kapocs-csavarokat a lábaknál (lásd 10.6.5 ábra) és egy 10 mm-es golyós
franciakulccsal fordítsuk el a Wafflepack cserélõt lefelé, addig amíg a dokkoló stiftek be
nem akadnak. A Wafflepack cserélõt a Wafflepack cserélõn beépített gép vízmércével
kell megfelelõképpen beállítani.
- Húzzuk meg a kapocs-csavarokat és ellenõrizzük még egyszer a gép vízmércét.
- Dugjuk ismét be a kamera felsõ részét az elemvizuális modulba.
0V]DNLDGDWRN
7iEOi]DW
:DIIOHSDFNFVHUpO}
Hosszúság kb. 1475 mm
Szélesség kb. 620 mm
Magasság kb. 1355 mm
Súly kb. 240 kg
Tár nagysága 238 mm x 338 mm
Löket vertikálisan 470 mm
Löket horizontálisan 730 mm
Osztás 17 mm
Tárolási kapacitás 28 tárhordozó lapos tárak felvételére
Távhordozó 260 x 360 mm
Maximális tárolási súly 50 kg
Talajterhelés <25N/cm
2
Csereidõ (Tár/tár) < 3 mp
