Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 1 Üzembi ztons ág 98/03-as kiadás az SR.40 4.xx szoftverv erziótól 1.1Bizto nsági utasí tások 1-9  %L]WR QViJL XW DVtWiVRN DQ\ iNODSEiU NyGR O Y DVyK…

1 Üzembiztonság Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

1.1 Biztonsági utasítások 98/03-as kiadás az SR.404.xx szoftververziótól

1-8

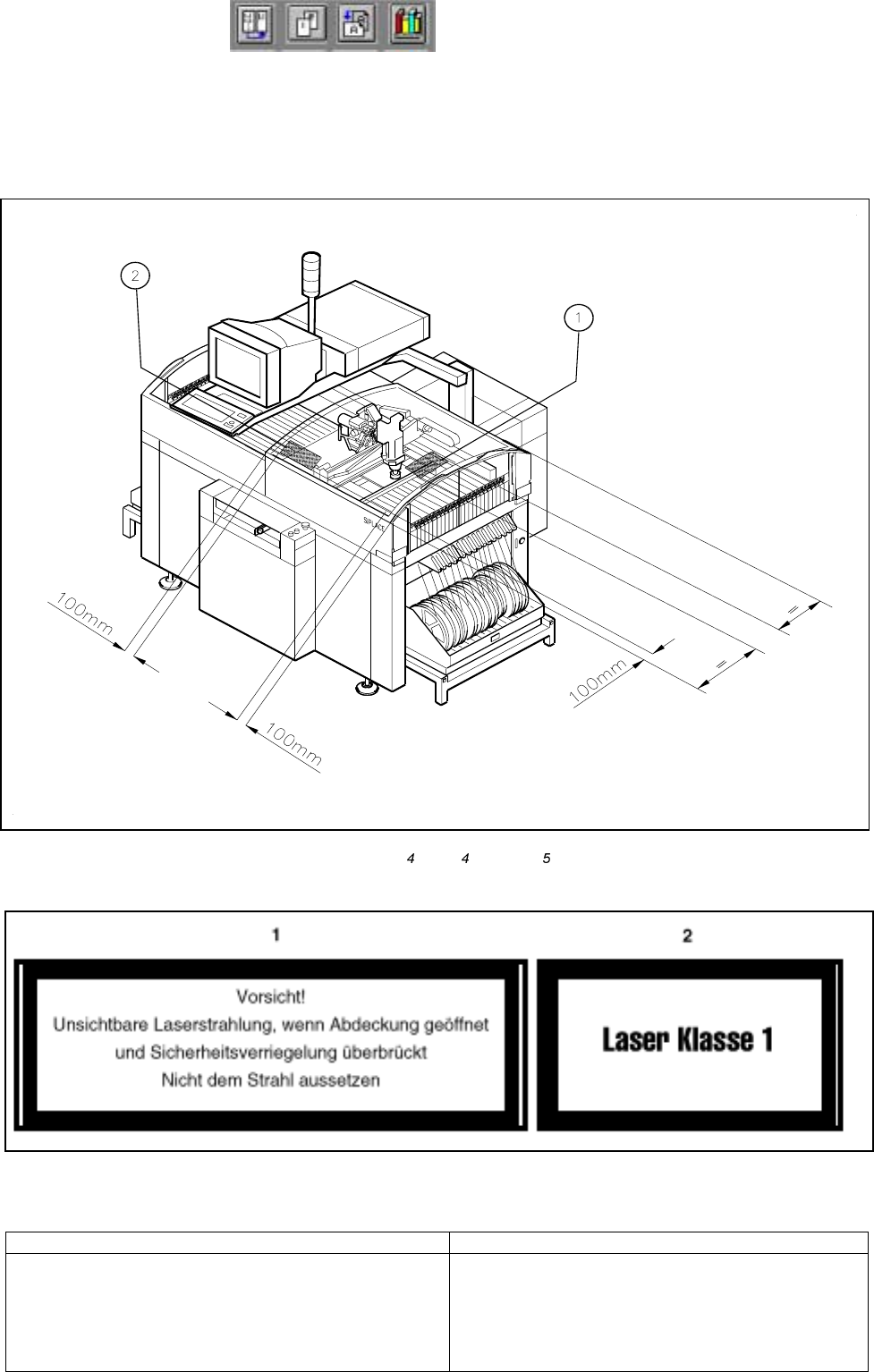

A következõ ábra megmutatja a biztonsági utasítások helyét a koplanaritásos lézermodul üzemelt-

etése számára a SIPLACE 80F

-, 80F

-6 ill. 80F

-automaták esetében. Ezeket az utasításokat a

nyíllal jelölt helyeken, jól láthatóan a zárófedõre fel kell ragasztani (lásd 1.1.5 ábra).

iEUD %L]WRQViJLXWDVtWiVRND6,3/$&() ) LOO) DXWRPDWiNRQ

0DJ\DUi]DWD]iEUiKR]

1 2

Figyelem!

Láthatatlan lézersugárzás, amennyiben a tetõt ki-

nyitják és a biztonsági zárat áthidalják

Óvakodjunk a sugaraktól

1 Lézer osztály

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 1 Üzembiztonság

98/03-as kiadás az SR.404.xx szoftververziótól 1.1Biztonsági utasítások

1-9

 %L]WRQViJLXWDVtWiVRNDQ\iNODSEiUNyGRO YDVyKR]RSFLy

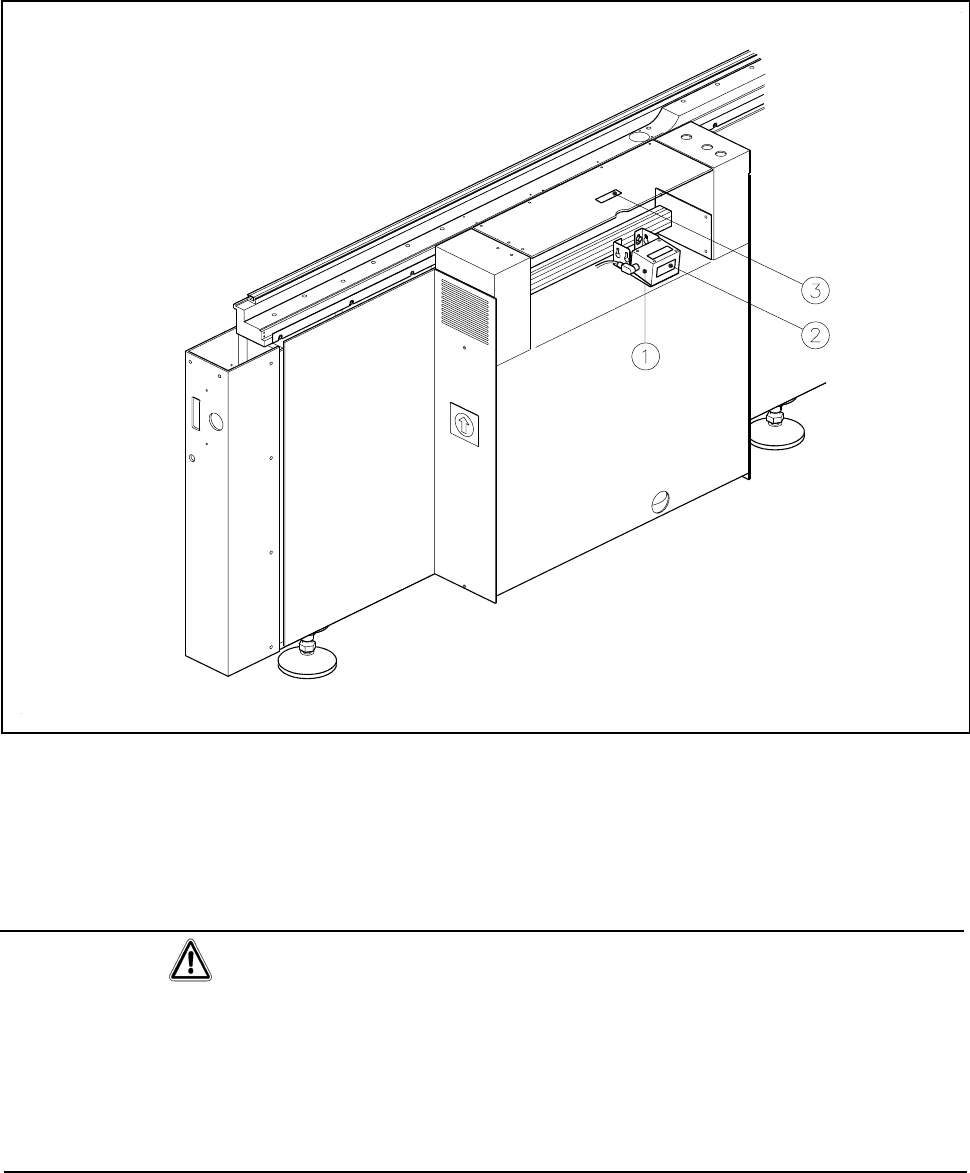

iEUD $Q\iNODSEiUNyGROYDVyOHQW

0DJ\DUi]DWD]iEUiKR]

1 Nyáklap bárkód olvasó (lent) 2 “Lézersugárzás ....” matrica (1.1.7. ábra)

3 “Vigyázat ....” matrica (lásd 1.1.8 ábra)

9,*<È=$ 7

A bárkód olvasó lézersugarának a sugár teljesítménye 1mV-nál kisebb. Ezzel az értékkel a bárkód

olvasó a 2 lézerosztálynak felel meg és a DIN EN 60825-1 szerint nem igényel különleges bizton-

sági berendezéseket és biztonsági intézkedéseket. Soha se nézzünk bele a lézersugárba! Ezen

kívül biztonsági elektronika gondoskodik arról, hogy álló vagy lassan forduló sokszögben a lézer-

dióda lekapcsolásra kerüljön.

1 Üzembiztonság Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

1.1 Biztonsági utasítások 98/03-as kiadás az SR.404.xx szoftververziótól

1-10

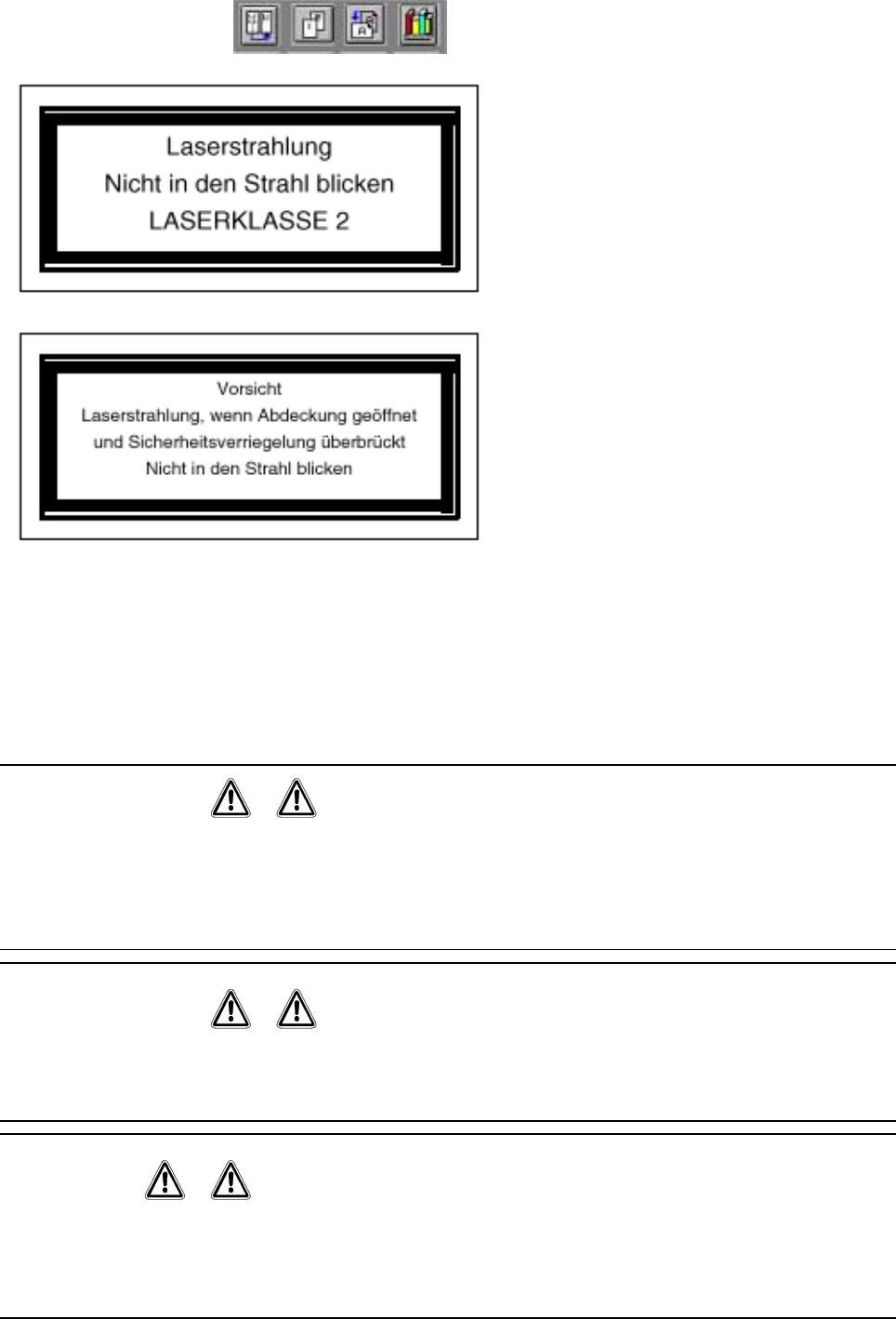

iEUD³/p]HUVXJiU ]iV´PDWULFD

(Lézersugárzás

Ne nézzünk a sugárba

2 LÉZEROSZTÁLY)

iEUD³9 LJ\i]DW´PDWULFD

Vigyázat

Lézersugárzás, ha a tetõt kinyitjuk és a

biztonsági zárat áthidaljuk

Ne nézzünk a sugárba)

 %L]WRQViJLXWDVtWiVRND]HOHPDV]WDOFVHUpKH]

Az elemek asztalának cseréjét a 10.3 rész “Elem-asztal” írja le. E tevékenység közben feltétlenül

ügyeljenek a következõ biztonsági utasításokra, hogy elkerülhetõ legyen a személyekben, vagy az

automatában tett kár.

),*<(/0(=7(7e6

Amikor az elem-asztalt cseréljük, akkor tartsuk be a leírt sorrendet, vagyis a kommunikációs

egység dugaszának kihúzásakor, ill. az újbóli csatlakoztatáskor. Más sorrend esetében zavar lehet

az elemcserélõ asztalnál.

),*<(/0(=7(7e6

A portált az elemasztal hatókörébõl a nyáklap továbbító fölött vigyük el. Ezzel megelõzhetjük a fej-

ütközést.

9(6=e/<

Nyomjuk le a vész KI-kapcsolót. A portáltengelyek így szabadon kapcsoltak.

Ezzel elkerülhetõ a portálok szándék nélküli elindítása és az esetleges ezzel kapcsolatos sérülés,

vagy kár.
