5.V izuális funkci ók Has ználati utas ítás a SIPL ACE 80S-20/F4/F4-6/F 5 tipus hoz 5.6 Az el emek tes ztelé se 98/03-as ki adás az SR.40 4.xx szo ftververz iótól 5-116 iEUD  0pUpV LPR GXVRSFLy &RUQHU…

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-115

,QWHJUiFLyVEHiOOtWiVRN

Amennyiben az "integrációs beállítások"-ra klikkelünk, akkor a menüben megjelenik az "In-

tegrációs beállításokrow mérési modus"

iEUD0pUpVLPRGXVRSFLy,QWHJUiFLyVEHiOOtWiV5RZPpUpVLPRGXVPHQ

A mérési, illetve integrációs irányban a felbontás csökkentésével csökkenthetjük a mérési

idõket. Ügyeljünk azonban arra, hogy az analizálandó struktúrában megfelelõ mennyiségû

pont legyen, mivel különben a mérés minõsége nem lesz megfelelõ.–

$FRUQHUPpUpVLPRGXV

A "Beállítás" kapcsolási felületre való klikkelés után a "Corner" mérési modusban megjelenik

a "Corner mérési modus" menü.

5.Vizuális funkciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz

5.6 Az elemek tesztelése 98/03-as kiadás az SR.404.xx szoftververziótól

5-116

iEUD0pUpVLPRGXVRSFLy&RUQHUPpUpVLPRGXVPHQ

Ebben a menüben a következõre van lehetõség,

a lábacska mérési módszernek a meghatározása,

kiválasztási lehetõség, hogy egy-egy sarokban hány lábacska kerüljön mérésre,

a szögmérés ki- ill. bekapcsolása

0pUpV

Amennyiben a belsõ lábacska-hegyek jobb leképezésre kerültek, mint a külsõk, pl. enyhén

felfelé görbülõ csillogó lábacskák esetében, akkor a következõ opciókból választhatunk:

– Hegymérés a lábacska belsõ hegyén ( pl. a tokoknál)

– Lábacska közepe, súlyponti mérés (centermérés) pl. a PLCC, SOI-nél

– Hegymérés a lábacskák külsõ hegyein, pl. a QFP, SOT, SO-nál.

+iQ\OiEDFVNDNHUOM|QVDUNRQNpQWPpUpVUH

Amennyiben a lábacskák már nem vehetõk ki jól a háttérbõl, pl. fehér dugaszok esetén,

akkor az itt mérendõ lábacska mennyiséget rögzíthetjük. Ennek azonban elõfeltétele, hogy

az elem a sorszámítógépben teljes mértékben leírásra kerüljön (FDC). Ekkor nem következ-

ik további Lead-mérési lépés.

UTALÁS

Csak a különleges elemek és dugaszok számára változtassuk meg az értékeket.

Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 5.Vizuális funkciók

98/03-as kiadás az SR.404.xx szoftververziótól 5.7 Útmutató a házformák leírásához

5-117

6]|JPpUpV

Egysoros elemeknél az elfordulási szög pontatlanul kerül megadásra. Ezért jobb, hogy ha

a fordulási szög megállapításakor a Row-mérési moduszhoz fordulunk. Ilyenkor a szög-

mérést itt kapcsoljuk ki.

/HDGPpUpVLPRGXV

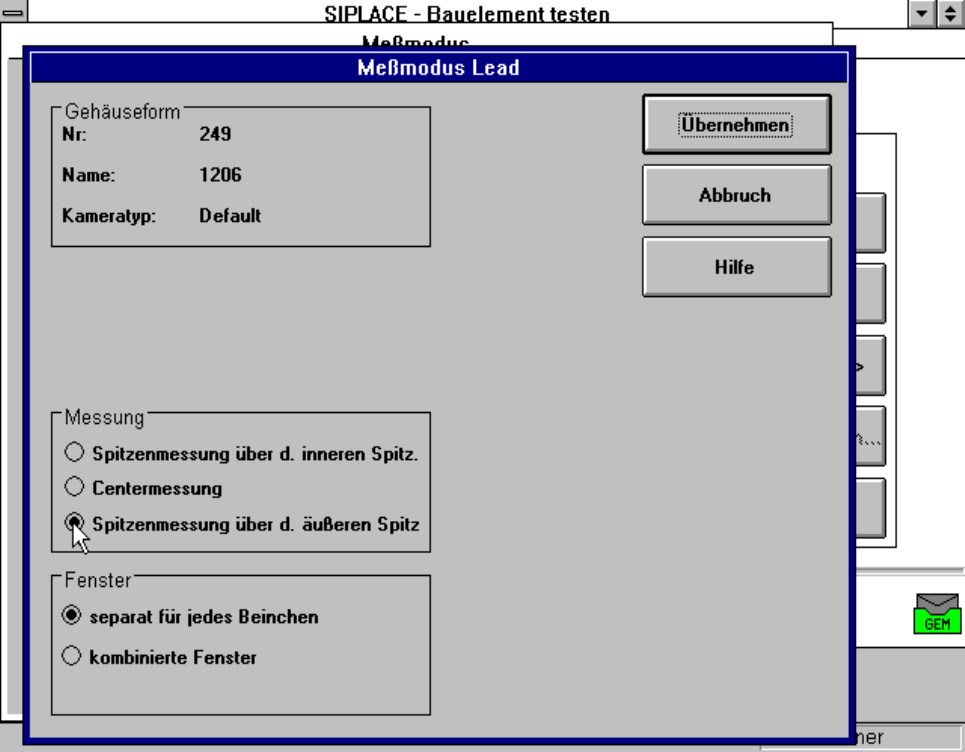

A "Beállítás" kapcsolási mezõre való klikkelés után a "Lead" mérési modusban a "Lead"

mérési modus menüje jelenik meg.

iEUD $PpUpVLP RGXVRSFLyD/HDGPpUpVLPRGXVPHQ

Ebben a menüben lehetõségünk van a következõkre

– a lábacska mérési módszer meghatározása.

– az ablakok kiválasztása minden egyes lábacska számára külön, vagy egy kombinált

ablak az összes lábacska mérése számára.

0pUpV

Amennyiben a belsõ lábacska-hegyek jobb leképezésre kerültek, mint a külsõk, pl. enyhén

felfelé görbülõ csillogó lábacskák esetében, akkor a következõ opciókból választhatunk:

– Hegymérés a lábacska belsõ hegyén ( pl. a tokok)

– Lábacska közepén, súlyponti mérés (centermérés) pl. a PLCC, SOJ esetében

– Hegymérés a lábacskák külsõ hegyén, pl. a QFP, SOT, SO esetében.
