7 Hibainf o és diagnózis A SIPLACE 80S-20/ F4/F4-6 H asználat i utasítása 7.2 Di agnóz is 97/07 kiadás az SR .403xx szoftv er verziót ól 7-20  iEUD 3 pOGDD] RNLQWp] NHGpVUH  0DJ\ DUi]DW D iEUiKR] 1 A…

A SIPLACE 80S-20/F4/F4-6 Használati utasítása 7 Hibainfo és diagnózis

97/07 kiadás az SR.403xx szoftver verziótól 7.2 Diagnózis

7-19

iEUD 3pOGDHJ\IHOWHWWNpUGpVUH

- Válaszoljunk a feltett kérdésre, úgy hogy ráklikkelünk a megfelelõ gombra

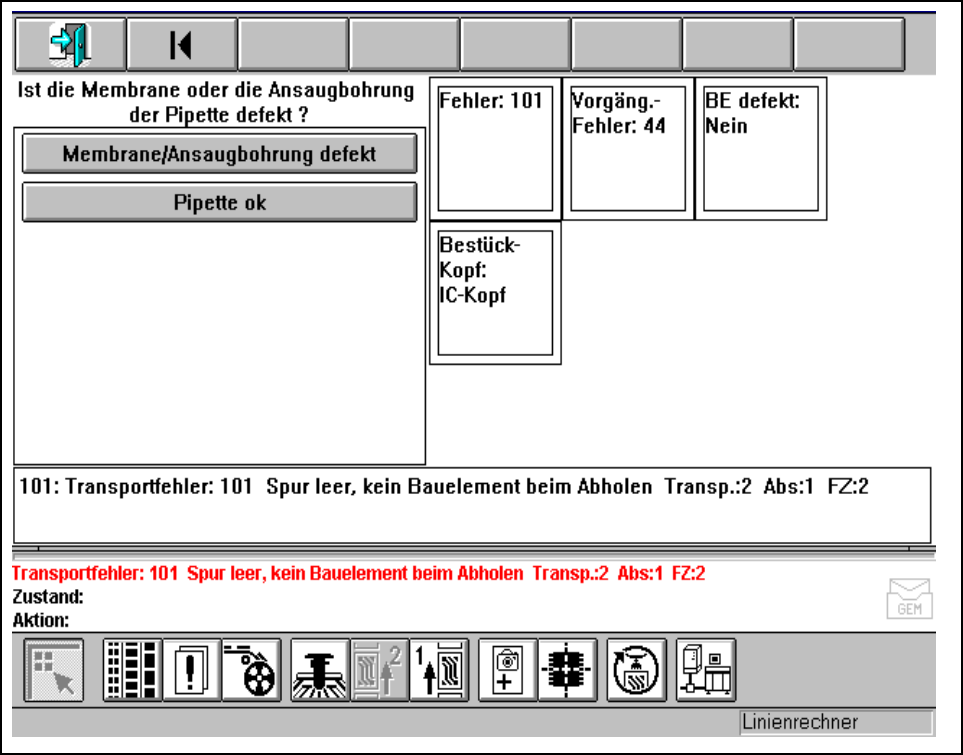

A következõ képernyõ azt mutatja, hogy ha a diagnózis módjával a hiba okát meg lehet állapítani.

7 Hibainfo és diagnózis A SIPLACE 80S-20/F4/F4-6 Használati utasítása

7.2 Diagnózis 97/07 kiadás az SR.403xx szoftver verziótól

7-20

iEUD 3pOGDD]RNLQWp]NHGpVUH

 0DJ\DUi]DWDiEUiKR]

1 Alsó gombsor

2 További információk fellapozása

3 Az ablak kinyomtatása

4 Vissza az elõzõ kérdés-menühöz

5 Kijelzõ ablak az ok/intézkedés számára

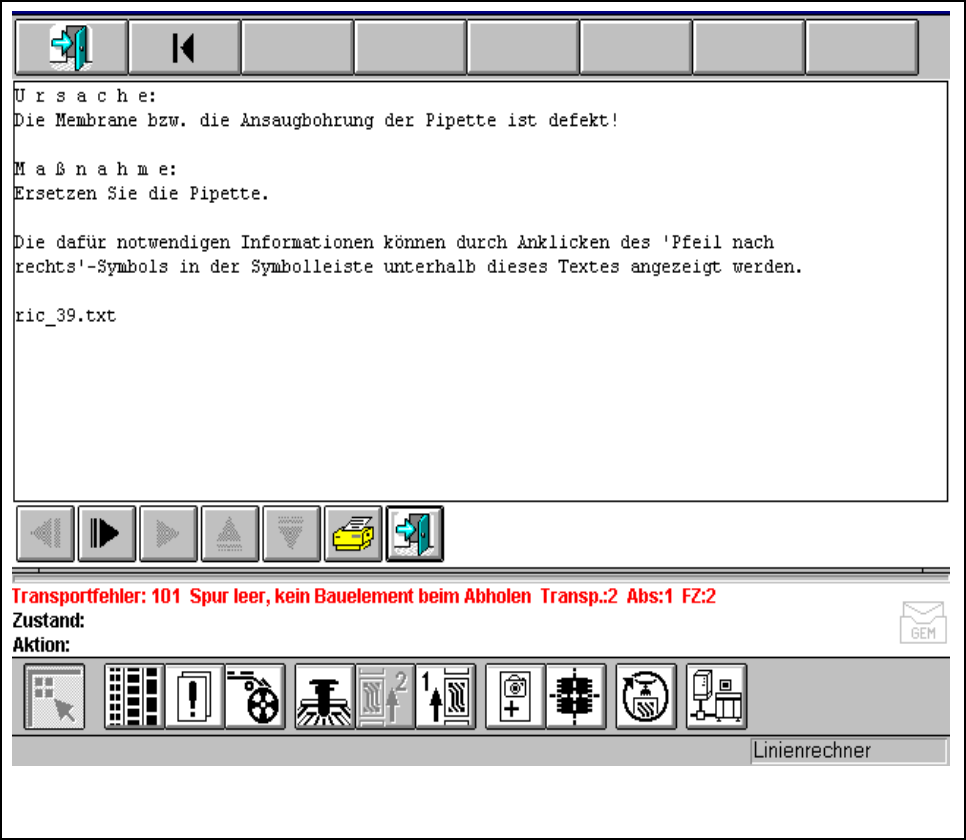

A kijelzõ ablakban a felmerült hiba szempontjából lehetséges ok kerül leírásra és intézkedési jav-

aslat történik a hiba elhárítására.

- Amennyiben az alsó gombsor gombjai aktívak, akkor további információkat lapozhatunk

fel a hiba elhárítására. Klikkeljünk a megfelelõ gombra (lásd még a 7.2.12. ábrát).

A SIPLACE 80S-20/F4/F4-6 Használati utasítása 7 Hibainfo és diagnózis

97/07 kiadás az SR.403xx szoftver verziótól 7.2 Diagnózis

7-21

iEUD3pOGDDWRYiEELLQIRUPiFLyNUD

0DJ\DUi]DWDiEUiKR]

1 Vissza lapozás a kijelzett ablakra

2 További ablakok fellapozása

3 További információk kijelzése (ha aktív)

4 Kijelzett ablakok felfelé lapozása

5 Kijelzett ablakok lefelé lapozása

6 Kijelzett ablakok nyomtatása

7 Vissza az elõzõ ablakra

- Az aktív gombokkal az ablak minden információját lehívhatjuk és fellapozhatjuk.
