Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 1 1 Állomás b õ vítés ek/opci ók 98/03-as kiadás az SR.40 4.xx sz oftververz iótól 1 1.8 Remo te Servi ce 11-6 5 iEUD 6(&6SDUDPpWHU A következ õ …
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.9 GEM-metszéspont 98/03-as kiadás az SR.404.xx szoftververziótól
11-64
6(&6SDUDPpWHUHN
9,*<È=$ 7
A következõ paramétereket meg kell adni, hogy az átvitelt a Host-ról a sorszámítógépen op-
timálisan végezhessük.

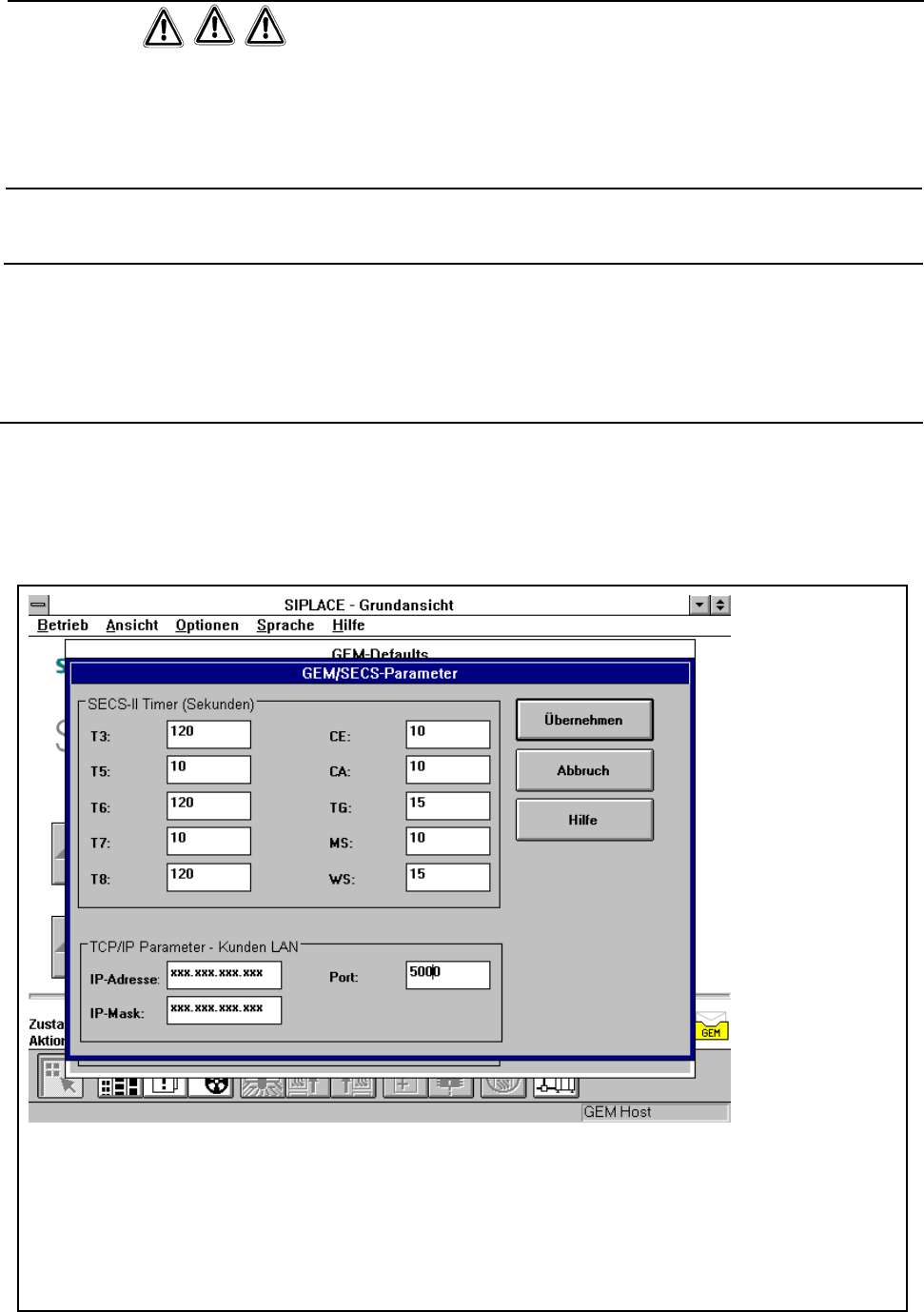

A 11.9.5. ábrán megadott értékek teszteltek és ajánlott paraméterek és ezeket kell beadni.
UTALÁS
A paraméterek módosításának hatása van a GEM metszéspont folyamatos üzemeltetésére:
egy Timeout érték hozzáillesztése után, vagy a TCP Portszám után a GEM kapcsolat a Host-
tal rövid ideig megszakad.
Az IP-cím vagy az IP-jelölés módosítása után a GEM szoftver befejezõdik.
A GEM szoftvert csak az állomás újbóli bekapcsolásával lehet ismét használni.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 11 Állomás bõvítések/opciók
98/03-as kiadás az SR.404.xx szoftververziótól 11.8 Remote Service
11-65
iEUD 6(&6SDUDPpWHU
A következõ paramétereket lehet beállítani:
7 5HSO\7LPHRXW
- Egyfajta primer üzenet elküldése után a Host-hoz az állomás maximum T3 mp-ig vár a
másodlagos Host üzenetre.
- Értéktartomány: 1 - 120 mp.
7 &RQQHFW6HSDUDWLRQ7 LPHRXW
- Meghatározza a várakozási idõt az egymást követõ kísérletek között, amikor kapcsolat
létrehozásról van szó. Egyetlen jelentése van, hogyha az állomás ACTIVE ENTITY-ként
került konfigurálásra.
- Értéktartomány: 1 - 240 mp.
7 &RQWURO7 UDQVDFWLRQ7LPHRXW
- A Connect.req, vagy a Linktest.req jelentés elküldése után a Host-hoz az állomás max. T6
mp-ig vár a Connect.rsp, vagy Linktest.rsp jelentésre. Ezután a TCT/IP kapcsolat megsza-
kad.
- Értéktartomány: 1 - 240 mp.
71276(/(&'7('7LPHRXW
- A TCP/IP kapcsolat létrehozása után PASSIVE ENTITY-ként konfigurált állomás max. T7
mp-ig vár a Select.req jelentésre a Host-tól. Ezután a TCT/IP kapcsolat megszakad. A
Select.req és a Select.rsp jelentések sikeres cseréje az alapja a TCP/IP kapcsolat kon-
vertálásának a HSMS kapcsolatban.
- Értéktartomány: 1 - 240 mp.
71HW Z RUN, WHUFKDUDFW HU7LPH RXW
- Az egyes HSMS jelentések fogadása maximum T8 mp-ig tarthat, különben a TCP/IP kapc-
solat megszakad.
- Értéktartomány: 1 - 120 mp
&(&RQQHFWLRQ(VWDEOLVKPHQW7LPRXW
- Az ACTIVE ENTITY-ként konfigurált állomás egy TCP/IP Connect parancs küldése után
max. CE mp-et vár a sikeres összeköttetés létrehozására, vagy a státuszjelentésre. Ezután
az idõtartam után feltételezi, hogy a parancs rossz helyre ment
&$&LUFXLW$VVXUDQFH
- Meghatározza a várakozási idõt az egymást követõ Linktest.req jelentések elküldése között.
Ezek a jelentések a HSMS kapcsolat mûködõképességét vizsgálják. A CA=0 esetében nem
kerül sor Linktest.req jelentések elküldésére.
7**UDFH3HULRG
- Egy SECS-II kapcsolat létesítésekor az SDR komponens a Siplace GEM-nél minden
jelentést várakoztat (puffer) amelyet a Host felé kell elküldeni. Amennyiben az SECS-II a
kapcsolatot TG másodperc alatt sikeresen létre tudja hozni, akkor a várakoztatott jelentés a
Host felé átvitelre kerül. Egyéb esetben az SDR komponensek ezeket az F_DELV stá-
tusszal visszautasítják.
-
11 Állomás bõvítések/opciók Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
11.9 GEM-metszéspont 98/03-as kiadás az SR.404.xx szoftververziótól
11-66
060HPRU\6 WD OO
- Az SDR komponensek a Siplace GEM -nél max. MS másodpercig tolerálják azt az állapo-
tot, hogy minden belsõ puffer foglalt és a Host megkísérli a további adatcsomagokat
átküldeni. Ezután a TCP/IP kapcsolat befejezõdik, hogy a hálózat nagy megterhelését
megakadályozza.
:6: ULWH6 W DOO
- Az SDR komponensek a Siplace GEM-nél maximum WS másodpercig tolerálják azt az
állapotot, hogy az elküldendõ adatcsomag a TCP/IP kapcsolattól került átvitelre. Ezután a
TCP/IP kapcsolat befejezésre kerül.
,3&tP
- - A vevõ LAN-jához való csatlakozáshoz
,3MHO
- -A vevõ LAN-jához való csatlakozás
3RUW
- TCP/IP portszám a GEM kapcsolat számára a Host-tal.
