Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.3 Gépállvány
9-29
iEUD $6,3/$&(6)
) pV) VUtWHWWOHYHJ}HJ\VpJpQHNNDUEDQWDUWiVD

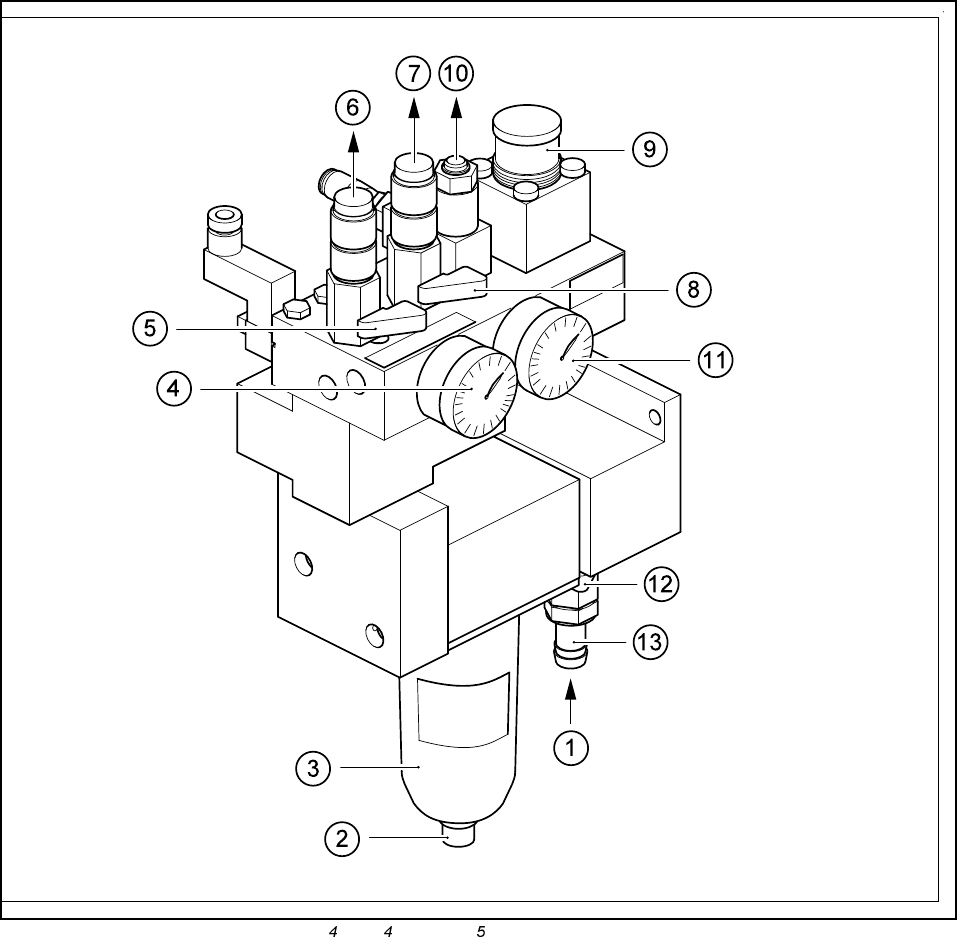

0DJ\DUi]DWDiEUiKR]
1 Sûrített levegõ ellátás betáplálása
2 A kondenzátor víz leengedésének tûszelepe
3 Szûrõedény, vízelválasztó
4 Az üzemi nyomás manométere: megengedett tartomány 5,0 -5,3 bar-ig; 5,1 bar kerül rög-
zítetten beállításra.
5 A sûrített levegõ ellátás elzáró csapja, 1-es beültetõfej, a „BE” állásban
6 Sûrített levegõ ellátás a vákuum számára, 1-es beültetõ fej
7 Sûrített levegõ ellátás a vákuum számára, 2-es beültetõ fej
8 A sûrített levegõellátás elzáró csapja, 2-es beültetõ fej, „BE” állásban
9 Sûrített levegõ szabályzó a stopper számára
10 Az elemasztal pneumatikájának csatlakozása
11 A sûrített levegõ ellátás stopperének manométere, 2,3 bar
12 A sûrített levegõ ellátás zárócsapja, „BE” állásban
13 1/2”-os tömlõ csonk, tömlõ bilinccsel
9 Karbantartás/Gondozás Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz
9.3 Gépállvány 98/03-as kiadás az SR.403.xx szoftververziótól
9-30
$W|PO}FVRQNW|PO}ELOLQFFVHO
- Ellenõrizzük a kijelzett nyomás a baloldali manométeren (9.3.5 ábra): Az üzemelés alatt
a manométer 5,1 bar-os nyomást mutasson.
Amennyiben nem ez a helyzet, akkor ennek a következõ okai lehetnek:
-- A nyomás az ellátó hálózatban túl alacsony. Ennek 6 bar-nak kell lennie.
-- A sûrített levegõ egység szûrõje szennyezett.
-- A sûrített levegõ ellátásban szivárgás van, vagy
-- a leeresztõ csavar nem került eléggé meghúzásra, vagy ereszt.
87$/È6
A sûrített levegõ bevezetésére használjunk 1/2”-os tömlõt redukció nélkül. Az 5,1 bar-os
üzemi nyomás a sûrített levegõ egységben rögzítetten elõre kerül beállításra és nem változ-
tatható.
Amennyiben nem érhetõ el az 5,1 bar-os üzemi nyomás, noha a fent említett okok közül egy-
ik esete sem áll fenn, akkor a sûrített levegõ egység hibás. Értesítsük a SIEMENS AG cég
SMD-szervizét.
 $EDURV Q\RPiVD6WRSSHU V]iPiUD
- Ellenõrizzük a kijelzett nyomást a jobboldali felsõ manométeren (lásd 9.3.5 ábra, a 9 -
29. oldalon): 2,3 bar-os értéket kell mutatnia.
Amennyiben nem ez az eset áll fenn, akkor vegyük le a gépállványon a lefedõ lemezt
(lásd 9.1.1 ábra, 9- 3. oldal) (hatszögletû francia kulcs 3-as nagyság) és korrigáljuk job-
bra fent a beállító gomb segítségével a beállítást.
$NRQGHQ]Yt]OHHUHV]WpVH
87$/È6
Ezt a munkát akkor végezzük el, hogy ha a beültetõ fejeken nincsenek elemek.
),*<(/0(=7(7e6
A kondenzvizet semmiképpen sem szabad nyomás alatt leereszteni.
- Távolítsuk el a sûrített levegõ egység fölötti fedõlapot.
- Zárjuk el a sûrített levegõ egység zárólapját (lásd 12. pont a 9.3.5 ábrán, a 9-29. oldalon).
- Várjunk egy kicsit, amíg a vezetékekbõl eltûnik a nyomás. Mindkét manométer 0 értéket
mutat (lásd 4. és 11. pont a 9.3.5 ábra, 9 - 29. oldalon)
- Ekkor nyomjuk meg ujjunkkal a tûszelepet a szûrõcsõ alsó végén (lásd 2 pont a 9.3.5
ábrán a 9 -29. oldalon) és a 3. pont a 9.3.5 ábrán a 9- 29 oldalon), éspedig lefelé, úgy
hogy a kondenzátor víz lefolyhasson az edénybe.
Használati utasítás a SIPLACE 80S-20/F4/F4-6 tipushoz 9 Karbantartás/Gondozás
98/03-as kiadás az SR.403.xx szoftververziótól 9.3 Gépállvány
9-31
- Ezután nyissuk ki a sûrített levegõ elzáró csapját (12. pont a 9.3.5 ábrán, 9 - 29. oldal). A
tûszelep önállóan zár.
$V]U}SDWURQRNFVHUpMHDV]U}ERUtWiVWLV]WtWiVD
87$/È6
Ezt a munkálatot akkor végezzük, ha a beültetõ fejeken nem található egyetlen elem sem,
mivel ehhez a munkához az automatát ki kell kapcsolni.
9(6=e/<
- Az automatát a fõkapcsolóval kapcsoljuk ki és szakítsuk meg a hálózati csatlakozást.
- Szakítsuk meg a sûrített levegõ egység elzáró csapjával a sûrített levegõ ellátást.
- Távolítsuk el a fedõlapot a sûrített levegõ egységrõl (lásd 9.1.1 ábra, a 9 - 3. oldalon).
- Ezen kívül még állítsuk le a sûrített levegõ elzáró csapjával a sûrített levegõ ellátást.
(Lásd 9.3.5 ábra, 9 - 29. oldal).
- Várjunk egy keveset, amíg a vezetékben a nyomás megszûnik.
),*<(/0(=7(7e6
Semmi képpen se nyomjuk csavarhúzóval felfelé a tûszelepet, hogy siettessük a vezeték-
ben a nyomás megszûnését.
- Mindként manométer 0 értéket mutat (lásd 4. és 11. pont a 9.3.5 ábrán, 9 - 29. oldal).
- Szereljük le a szûrõedényt, úgy hogy 45 fokkal elfordítjuk és lefelé lehúzzuk (Bajonett-
zár).
- Igény esetén tisztítsuk meg a szûrõedényt. Ne használjunk erõs tisztítószert, hanem
inkább szappanos vizet.
- Ürítsük ki a kondenzátor víztartályát.
- Tekerjük ki a támasztó rugót és vegyük le a tömítõtárcsát.
- Húzzuk ki lefelé a szûrõpatront.
- Toljuk be az új szûrõpatront.
- Helyezzük fel a menetrúdra a tömítést és ezután csavarozzuk fel a támasztó rugót. A
fekete mûanyag tárcsát be kell helyezni a szûrõedénybe.
- Ezután csavarozzuk ismét fel a szûrõedényt.
- Nyissuk ki a sûrített levegõ csatlakozás zárócsapját (lásd 9.3.5 ábra, 9 - 29. oldal).
- Kapcsoljuk ismét be az automatát a fõkapcsolóval.
- Ellenõrizzük a nyomást mindkét manométeren:
-a baloldali manométer üzemi nyomása: 5,6 bar
-a stopper számára a jobboldali manométer üzemi nyomása: Stopper: 2,3 bar
