Használ ati utasí tás a SIPLAC E 80S-20/F4 /F4-6/F5 tipushoz 2. Bevezetés és alapf ogalmak 98/03-as kiadás az SR.40 4.xx sz oftververz iótól 2.4 A keze lõfelület alapj ának rövid leírá sa 2-35  $ ]³RSFLyN´PHQ Itt…

100%1 / 730
2. Bevezetés és alapfogalmak Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
2.4 A kezelõfelület alapjának rövid leírása
2-34
 9L]XiOLV IXQN FLyN
A vizuális funkciók arra szolgálnak, hogy a márka teaching és a tesztelés funkcióit, valamint
az elemek mérését és a házforma adatait megváltoztassuk, ezt végrehajtsuk.
87$/È6
Az összes teljesítmény volument a vizuális funkciók tekintetében a jelen Használati Utasítás
5. Fejezete tartalmazza.
0XQNDWHDFKLQJEHiOOtWyIXQNFLyN
A “márka teaching” menüben márkák alkalmazhatóak a nyáklap helyzet felismerés szem-
pontjából.
(OHPHNWHV]WHOpVHEHiOOtWyIXQNFLyN
Az “elemek tesztelése” menüben a házformákat lehet alkalmazni az elemcentrirozás
számára
 $6,7(67LQGtWiVD
Itt a SITEST programcsomagot az automata beállítására és kalibrálására indíthatjuk el.
A kezelési felület és a SITEST funkció teljesítmény volumene egy külön használati utasítás-
ban került leírásra a SITEST-nél.
 ³*(0´PHWV]pVSRQWMDRSFLy
A GEM menüben a GEM metszéspont funkcióit alkalmazhatjuk és végezhetjük el.
87$/È6
A GEM menü összes teljesítmény volumenét a jelen Használati Utasítás 11.9 Fejezete tar-
talmazza.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 2. Bevezetés és alapfogalmak
98/03-as kiadás az SR.404.xx szoftververziótól
2.4 A kezelõfelület alapjának rövid leírása
2-35
 $]³RSFLyN´PHQ

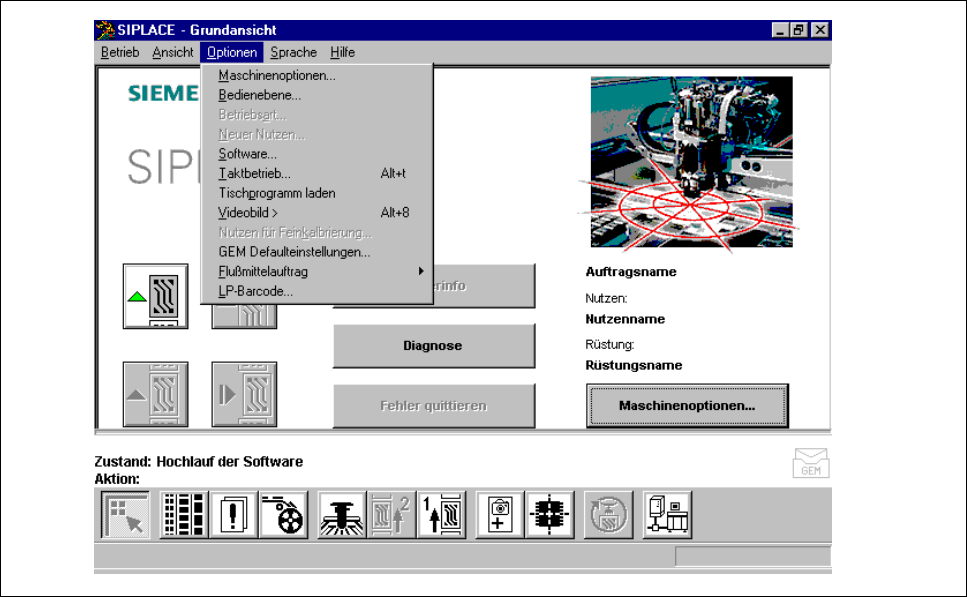

Itt egy sor kiegészítõ és kezelõ funkciót találhatunk.
iEUD $]³RSFLyN´PHQ
2. Bevezetés és alapfogalmak Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
98/03-as kiadás az SR.404.xx szoftververziótól
2.4 A kezelõfelület alapjának rövid leírása
2-36
*pSRSFLyN
iEUD *p SRSFL yN

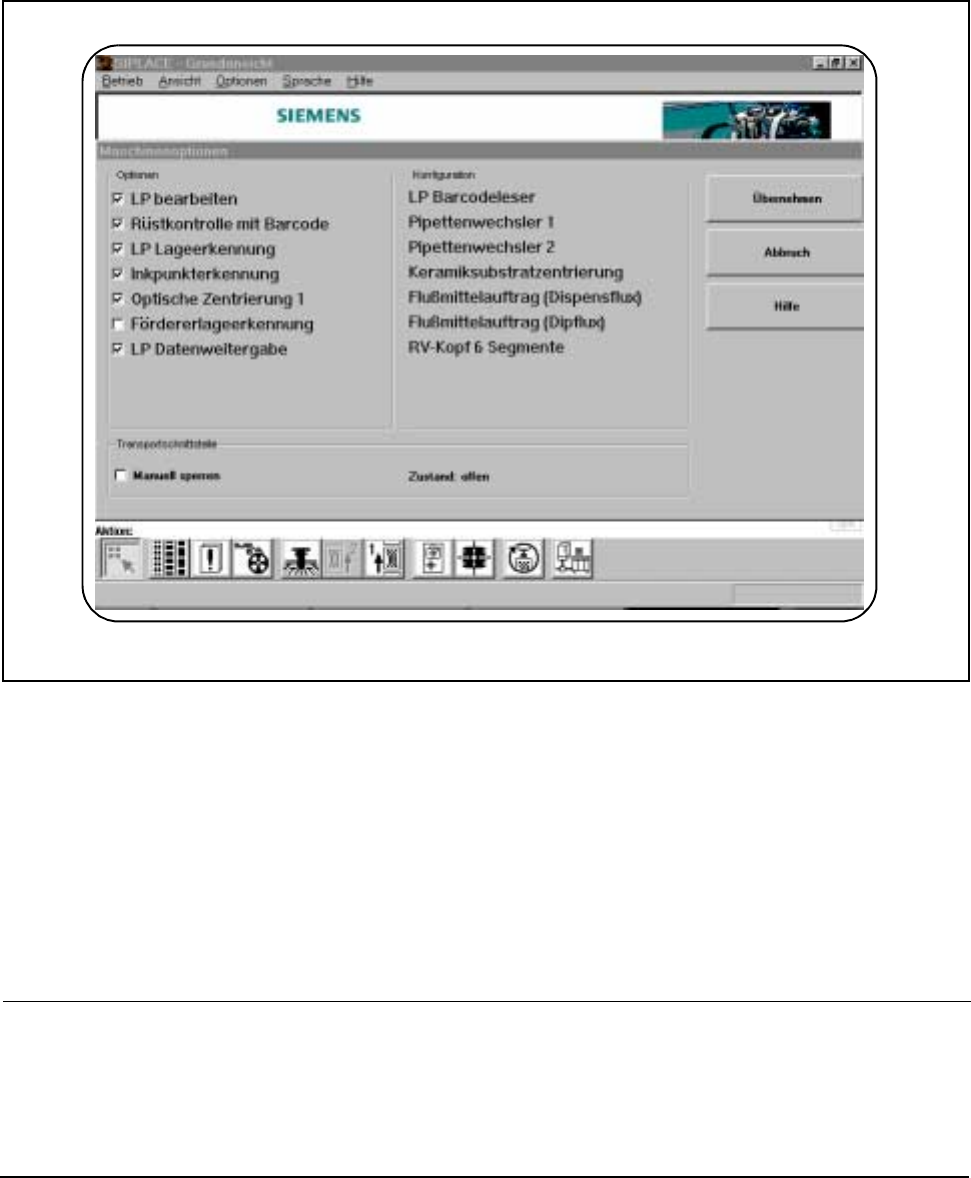

A “kezelõ” használói szinten lehetõségünk van arra, hogy a “gépopciók” menüben in-
formálódjunk, hogy mely gépopciók állnak rendelkezésre és aktiváltak.
A “beállító” használói szinten arra van lehetõségünk, hogy a kijelzett gépopciót aktiváljuk, il-
letve deaktiváljuk.
Csak azokat a gépopciókat jelzi ki a gép, amelyek a mindenkori állomás (állás) számára kon-
figuráltak.
87 $/È6
A lehetséges gépopciókat és a mindenkori teljesítmény volument a jelen Használati Utasítás
5. Fejezete “A vizuális funkciók”, ill. a 11. Fejezete “Állomás bõvítések és gépopciók” tartal-
mazza.
