A SIPLACE 80S-20/F4/F4-6 Használati utasítása 7 Hibainfo és diagnózis

97/07 kiadás az SR.403xx szoftver verziótól 7.2 Diagnózis

7-11

iEUD $ODSNpSHUQ\}D'LDJQy]LVV] iPiUD

0DJ\DUi]DWDiEUiKR]

1 Info-gomb

2 Diagnózis befejezése

3 Vissza a Diagnózis alapképernyõre

4 Diagnózis kapcsolási felületek

87$/È6

A szimbólum és státusz sor az állomás szoftver alapmenüjében a képernyõn marad és váltani le-

het ebben a nézetben.

Amennyiben váltani akarunk a diagnózisban, akkor a Diagnózis kapcsolási felületre kell ismét

klikkelni.

7 Hibainfo és diagnózis A SIPLACE 80S-20/F4/F4-6 Használati utasítása

7.2 Diagnózis 97/07 kiadás az SR.403xx szoftver verziótól

7-12

,QIRJRPEEXWWRQ

- Amennyiben meghatározott menükkel kapcsolatos információk állnak rendelkezésre,

akkor az Info-gomb ezt kijelzi.

87$/È6

Ezeket az információkat be kell tartani és az Info-gombbal ezek jelzésre kerülnek.

- Klikkeljünk az ,QIRJRPE szimbólumra.

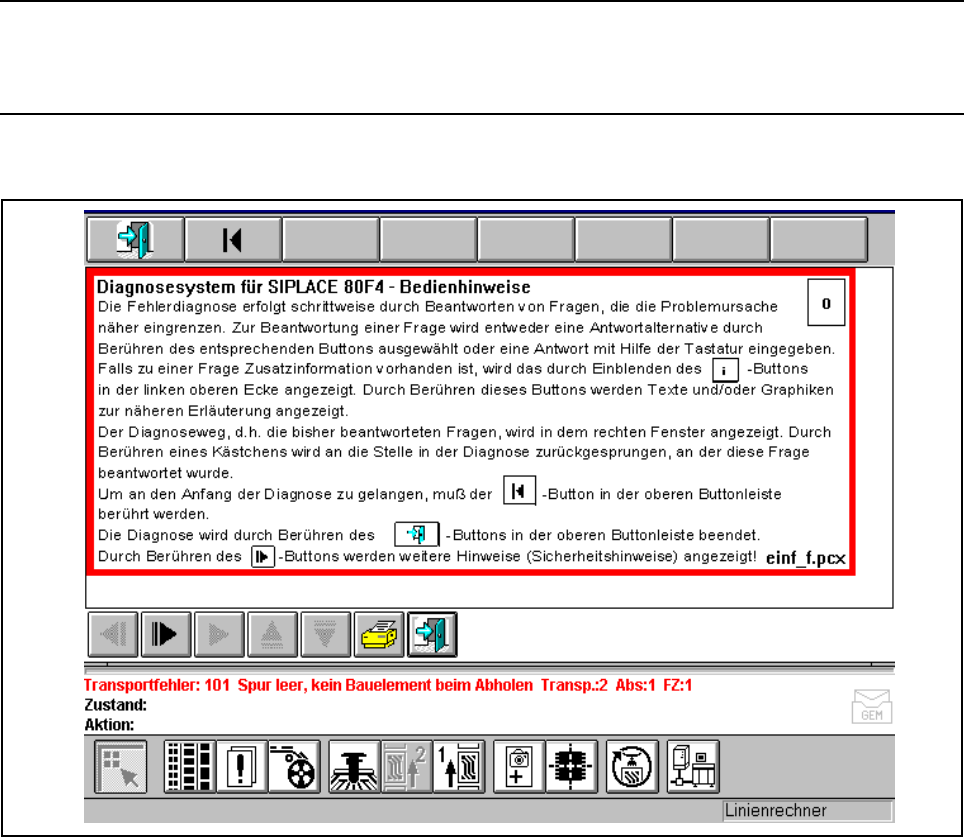

iEUD 3pOGDD]LQIRUPiFLyNLMHO]pVUH

 0DJ\DUi]DWDiEUiKR]

1 Vissza lapozás a kijelzett ablakra (amennyiben megvan)

2 További ablakok fellapozása (amennyiben megvan)

3 További információk kijelzése (ha aktív)

4 Kijelzett ablakot felfele lapozni

5 Kijelzett ablakot lefele lapozni

6 Kijelzett ablakot nyomtatni

7 Vissza az elõzõ ablakra

A SIPLACE 80S-20/F4/F4-6 Használati utasítása 7 Hibainfo és diagnózis

97/07 kiadás az SR.403xx szoftver verziótól 7.2 Diagnózis

7-13

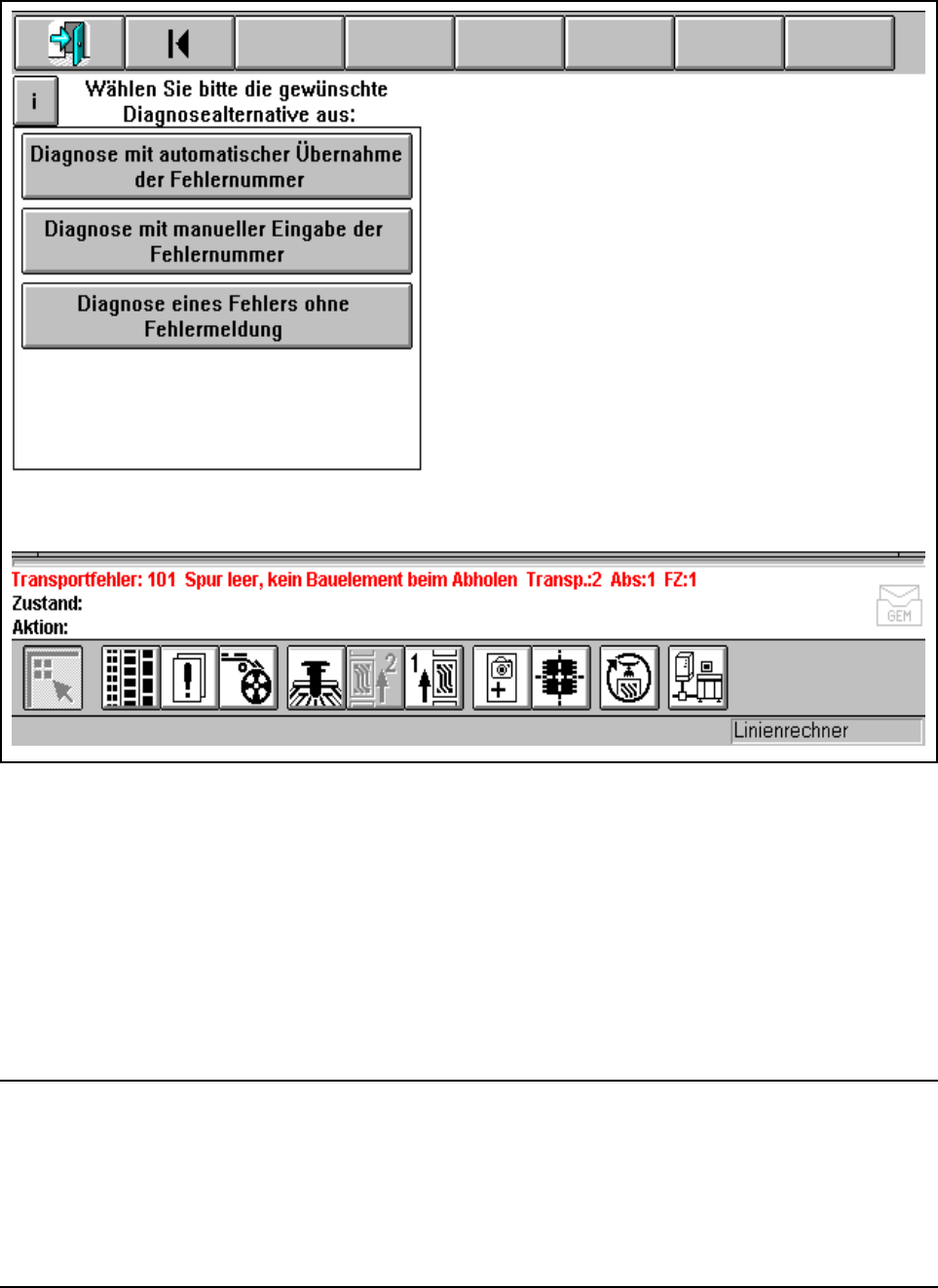

'LDJQy]LVNDSFVROiVLIHOOHW

Három különbözõ lehetõségbõl választhatunk, hogy a Diagnózist elindítsuk.

 $XWRPDWLNXVKLEDMHO]pViWYpWHOOHOW|UWpQ}'LDJQy]LV

Az erre a gombra való klikkeléssel elindítjuk a Diagnózist a státusz sorban kijelzett hiba számára

 +LEDMHO]pVPDQXiOLVEHDGiVVDOW|UWpQ}GLDJQy]LVUD

-Klikkeljünk erre a gombra.

-Adjuk be azt a hibaszámot, amely számára a Diagnózist el kívánjuk indítani, és az

(QWHU-rel igazoljuk ezt vissza

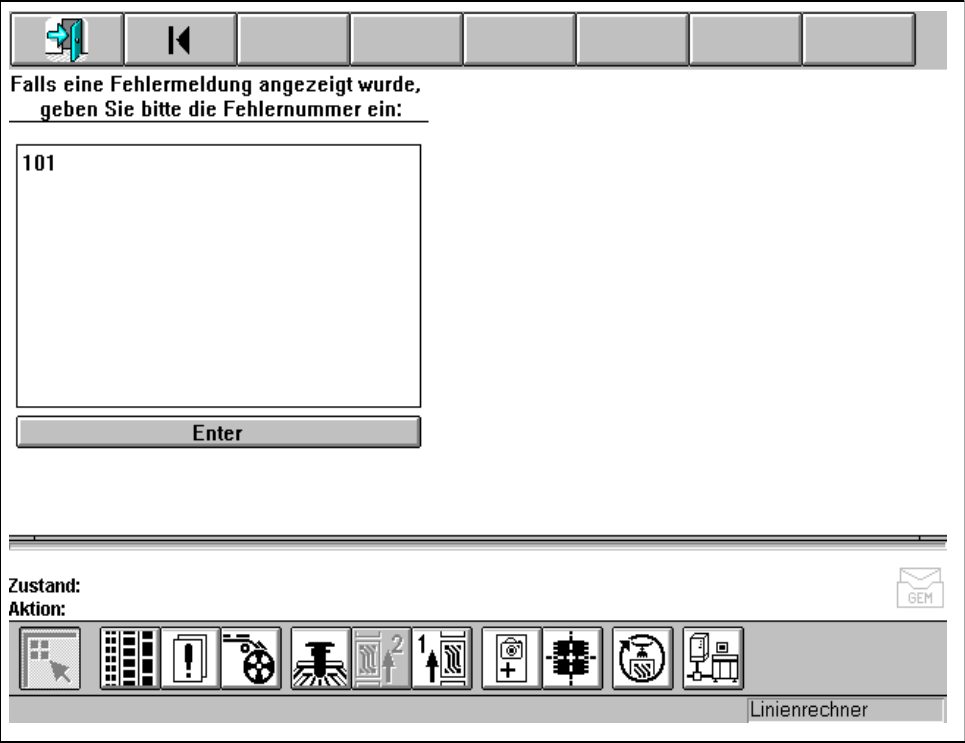

iEUD $KLEDMHO]pVPDQXiOLVEHDGiViYDOW|UWpQ}GLDJQy]LV

0DJ\DUi]DWDiEUiKR]

1 Beadási mezõ
