10 Elem kezel és Használati utas ítás a SIPL ACE 80S -20/F4/F4-6/F 5 tipushoz 10.2 Beépí tés ál talános an 98/03- as kia dás az S R.404 .xx sz oftve rver ziótó l 10-10 iEUD  P PV] p OH VVpJPR GXO RNEHp StW…

100%1 / 730
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.2 Beépítés általánosan
10-9
 %HpStWpViOWDOiQRVDQ
 (OMiUiVPyGDEHYH]HW}PRGXOEHpStWpVHNRU
 (O}NpV]tW}WHYpNHQ\VpJHN
- Válasszuk ki a beállítás helyét a használandó bevezetõ modul számára (lásd Rüttler-
konfiguráció).
- Ha a beültetõ fej várakozó pozícióban található, akkor használjuk a Vész-Ki kapcsolót.
- Nyissuk ki a védõtetõt.
- Vegyük figyelembe, hogy a beállító felület (elemasztal) a bevezetõ modul számára tiszta
legyen és ne befolyásolja egyetlen egy elem se a modul rögzítését. A beállító felület tisz-
tításával kapcsolatos utasításokat (elemasztal) a karbantartás fejezetben találhatunk.
(9.3.3 rész).
 (OMiUiVPyG
- A szállítót az elemasztal már elõre kiválasztott sávjába állítsuk (lásd Rüttler-konfig-
uráció).
- Helyezzük be úgy a modult, hogy a modul hátsó oldala a golyócentrírozással, az elsõ
oldala a megfelelõ centrírozó stifttel rögzíthetõ legyen az elemasztalra. Itt fontos, hogy a
modulok szélességük szempontjából megfelelõen kerüljenek az elemasztalra.
iEUD $PPHVpV PPHVV]pOHVVpJPRGXORNEHpStWpVH
0DJ\DUi]DWDiEUiKR]
1 60 mm széles bevezetõ modul 2 30 mm széles bevezetõ modul
10 Elem kezelés Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz
10.2 Beépítés általánosan 98/03-as kiadás az SR.404.xx szoftververziótól
10-10

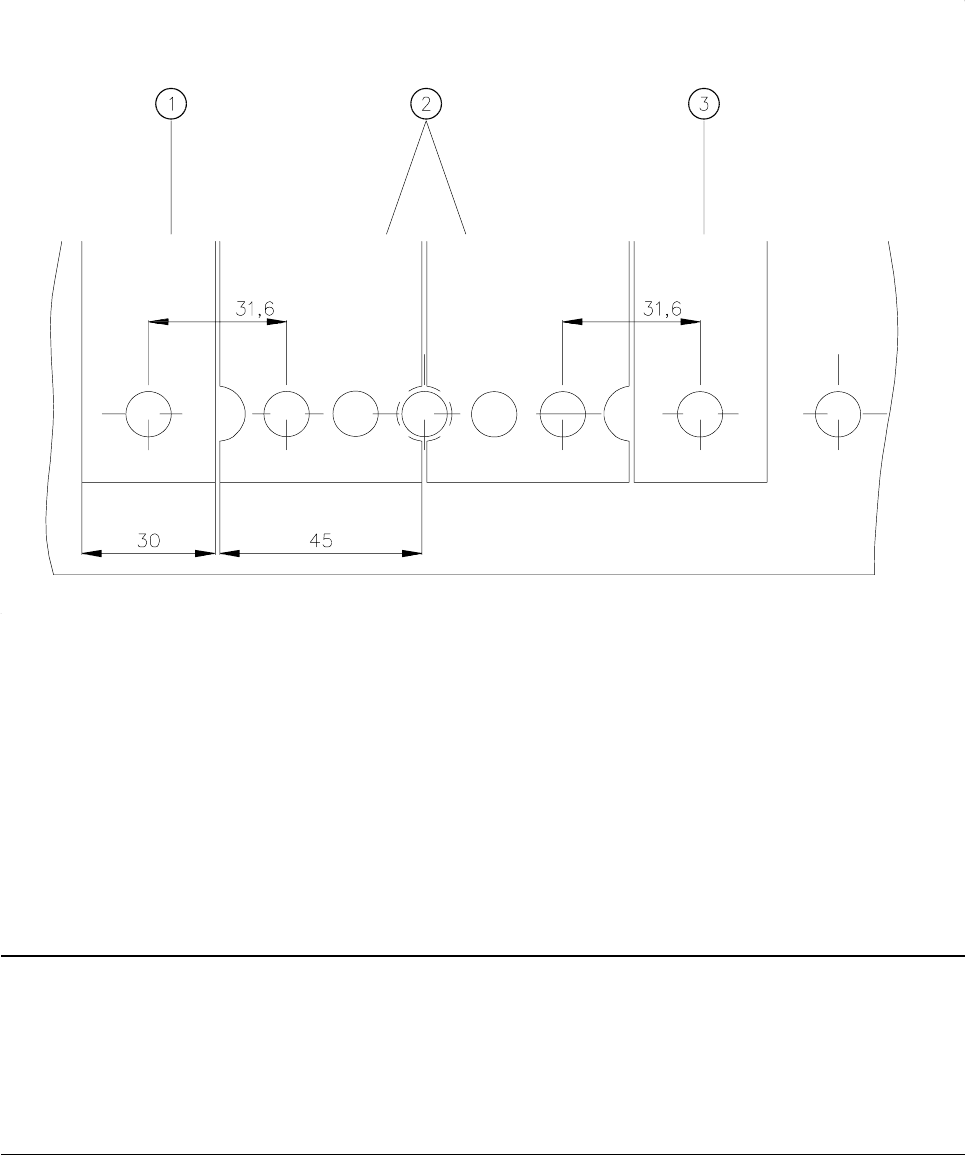

iEUD  P PV] p OH VVpJPR GXO RNEHp StWp VH
-0DJ\DUi]DWDiEUiKR]
1 30 mm szélességû bevezetõ modul
2 45 mm szélességû bevezetõ modul
3 30 mm szélességû bevezetõ modul
- Ellenõrizzük, hogy a modul megfelelõen helyezkedik-e el az elemasztalon.
- Csatlakoztassuk a modul dugaszát az álláshely alatt található hüvelybe.
87$/È6
Ügyeljünk arra, hogy a modul csatlakoztatásához feltétlenül az álláshelyhez tartozó hüvelyt
használjuk, mert néhány modul a vezérlõ impulzust ezen a hüvelyen keresztül kapja meg.
Egyéb iránt lehetséges, hogy a szállító nem fog rendesen mûködni, hogy ha nem a meg-
felelõ hüvelyhez csatlakoztatjuk.
 %HIHMH]}WHYpNHQ\VpJHN
- Zárjuk le a védõtetõt és kapcsoljuk be ismét a vezérlést.
- Adott esetben ellenõrizzük az utántöltést (lásd 3.4. rész).
- Folytassuk a beültetést.
Használati utasítás a SIPLACE 80S-20/F4/F4-6/F5 tipushoz 10 Elem kezelés
98/03-as kiadás az SR.404.xx szoftververziótól 10.3 Elemasztalok
10-11
 (OHPDV]WDORN
 )XQNFLy
A SIPLACE 80S-20/F
4
/F
4
-6/F
5
beültetõ automaták cserélhetõ elemasztalokkal kerültek
felszerelésre. Ezek az elemasztalok viszonylag kis ráfordítással cserélhetõk.
 (OHPDV]WDOFVHUH
 6]N VpJHVV]HUV]iPRN
&LNNV]iPWyO
Franciakulcs készlet,
Csereasztal szállító kocsi 00123141-01
 .LYpWHO
),*<(/0(=7(7e6
Amikor az elemasztalt cseréljük, akkor tartsuk be a következõkben leírt sorrendet, vagyis
elõször húzzuk ki a kommunikációs egység dugaszát, ill. ismét csatlakoztassuk. Ettõl eltérõ
esetben zavar keletkezhet az elemasztalon.
),*<(/0(=7(7e6
A portált helyezzük ki az elemasztal területérõl a nyáklap továbbító fölött. Ezzel elkerülhetjük
a fej-ütközést.
9(6=e/<
Nyomjuk be a VÉSZ-KI kapcsolót. A portál tengelyek kikapcsolásra kerülnek.
Ezzel elkerüljük a portálok nem szándékos elindulását és az eseteleges ezzel kapcsolatos
károkat és sérüléseket.
- Húzzuk ki az elemasztal áramellátásának dugaszát (2).
- Húzzuk ki kommunikációs dugaszt (1).
- Húzzuk ki amennyiben szükséges az elemasztal sûrített levegõ ellátásának kuplungját
(3).
- Toljuk be a szállítókocsit az elemasztal alá (A).
- Oldjuk ki az elemasztal rögzítésére szolgáló mindkét hatszögletû csavart (5).
